Modules d’extension

Modules d'extension pour automates – extension d'E/S numériques, analogiques et communication

Les modules d'extension augmentent la capacité d'E/S des systèmes automates avec des entrées/sorties numériques, des voies analogiques, des compteurs rapides et des interfaces de communication. Ils s'enfichent sur l'unité de base ou sur une crémaillère et permettent de construire un système d'automatisation évolutif adapté exactement aux besoins de chaque installation.

Types de modules d'extension proposés

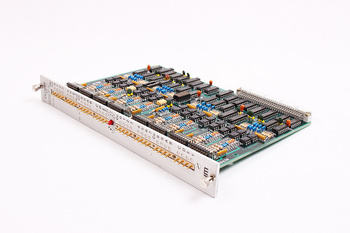

• Modules d'entrées numériques (DI) – 24 V DC PNP/NPN, 120/230 V AC, NAMUR pour capteurs sécurité intrinsèque, entrées rapides 0,1 ms ; 8/16/32 voies

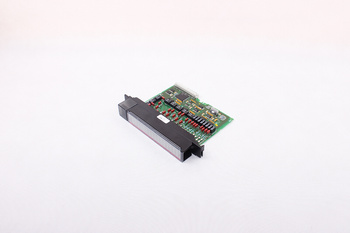

• Modules de sorties numériques (DO) – transistor PNP/NPN, sortie relais, relais statique (SSR), haute puissance jusqu'à 2 A ; jusqu'à 32 voies ; protection court-circuit
• Modules d'entrées analogiques (AI) – 0–10 V, 0/4–20 mA, résistances Pt100/Pt1000, thermocouples J/K/T/S ; résolution 12/14/16 bits
• Modules de sorties analogiques (AO) – 0–10 V, ±10 V, 0/4–20 mA ; 12/16 bits ; 2/4 voies ; isolation voie-à-voie optionnelle
• Modules compteurs rapides et codeurs – entrées incrémentales A/B/Z, codeurs absolus SSI, génération PWM et mesure de fréquence jusqu'à 1 MHz ; pour positionnement

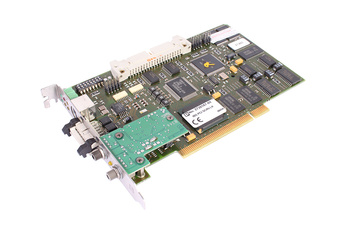

• Modules de communication et interface – PROFIBUS DP Maître/Esclave, PROFINET IO, Modbus RTU/TCP, EtherCAT, CANopen ; convertisseurs de protocole et passerelles
• Modules d'E/S de sécurité – SIL 2/SIL 3, catégorie 4 PLe selon EN ISO 13849 ; pour automates de sécurité Siemens ET200S, Pilz PSSuniversal, Phoenix Contact Inline Safety

Paramètres techniques de sélection des modules d'extension

• Nombre de voies – DI/DO 8/16/32 ; AI/AO 2/4/8 ; choix selon le volume de voies le plus élevé de l'installation pour minimiser le nombre de modules
• Type de signal et niveau de tension – 24 V DC standard ; 120/230 V AC pour câblage direct en champ sans interface relais ; mA/V pour signaux analogiques
• Résolution et précision – 12 bits (1:4096) pour régulation simple ; 14/16 bits (1:16384/65536) pour cellules de pesage ou capteurs de pression de précision
• Isolation des voies – voie-à-voie 500 V AC, voie-à-bus 1 500 V AC ; pour environnements industriels avec différences de potentiel
• Capacité hot-swap – insertion/extraction sous tension sans arrêt de l'automate ; réduit les temps d'arrêt de maintenance dans les lignes de production
• Temps de réponse – modules standard 1–10 ms ; modules DI rapides < 0,1 ms pour simulation codeur et impulsions haute fréquence

Applications des modules d'extension

• Machines de production – machines à estamper, à injection et d'emballage avec grand nombre de voies DI/DO ; architecture modulaire pour variants facilités
• Régulation de température – modules thermocouple multivoies pour fours à zones, extrudeuses et réacteurs ; mesure directe Pt100 sans transmetteurs externes
• Mouvement et positionnement – modules codeur pour retour axe servo ; codeurs absolus SSI pour axes linéaires ; sortie PWM pour pilotage moteur
• Passerelles fieldbus – convertisseurs AS-Interface vers PROFIBUS ; Modbus vers PROFINET ; boîtiers d'E/S décentralisés pour architecture distribuée
• Extensions de sécurité – modules DI de sécurité pour arrêts d'urgence, barrières immatérielles et portes de protection ; modules de sorties SIL 2 pour entraînements de sécurité

Pourquoi acheter des modules d'extension chez RGB Elektronika ?

• Toutes les grandes familles d'automates – Siemens S7-300/400/1200/1500/ET200, Mitsubishi FX/Q/iQ-R, Allen-Bradley 1756/1769, Omron CJ/NX, Schneider Modicon M340/M580
• Neuf et reconditionné – pièces d'origine pour systèmes actuels ; modules reconditionnés vérifiés pour installations legacy ; les deux avec 12 mois de garantie
• Conseil technique – planification des voies, calcul du budget courant, planification des slots de crémaillère et vérification de compatibilité backplane
• Livraison rapide – modules DI/DO et AI/AO courants en stock ; livraison express pour arrêts de production
• Disponibilité à long terme – stock de modules industriels discontinués pour les besoins en pièces détachées d'installations anciennes
