Capteurs de proximité

Capteurs de proximité – détection sans contact fiable d'objets en automatisme

Les capteurs de proximité sont des composants d'automatisme industriel pour la détection sans contact de la présence, position et nombre d'objets. Contrairement aux capteurs mécaniques, ils ne nécessitent pas de contact physique avec l'élément détecté, ce qui élimine l'usure mécanique et assure une durée de vie atteignant des millions de cycles. RGB Elektronika propose des capteurs de proximité inductifs, capacitifs, ultrasoniques et magnétiques des principaux fabricants, disponibles dans des boîtiers cylindriques standard (M8, M12, M18, M30) et rectangulaires, avec sorties PNP/NPN, IO-Link et analogiques.

Les capteurs de proximité fonctionnent de manière fiable dans des conditions difficiles : forte poussière, huiles hydrauliques et émulsions, chocs et vibrations mécaniques jusqu'à 55 Hz/1 mm. Degrés de protection IP67–IP69K. Plage de température –40°C à +85°C (standard) ou jusqu'à +250°C (versions haute température). Versions disponibles avec certifications ATEX pour les zones exposées aux gaz et poussières explosifs.

Types de capteurs de proximité et leurs propriétés

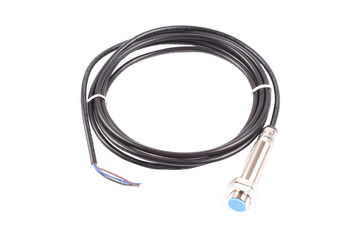

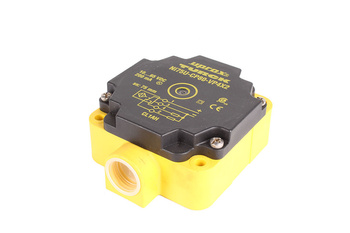

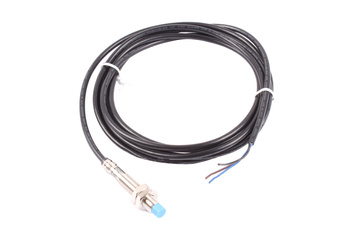

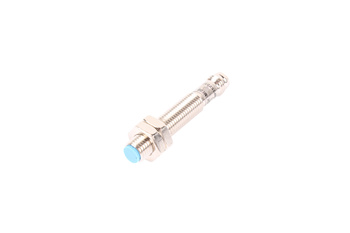

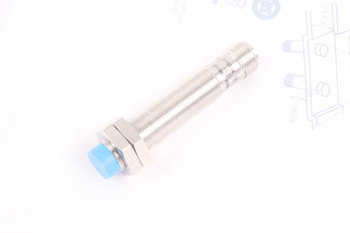

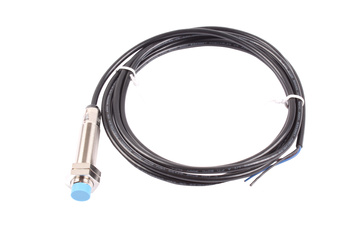

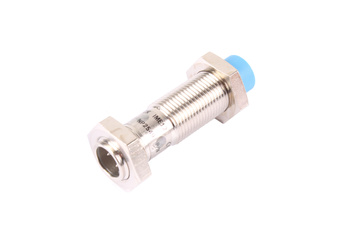

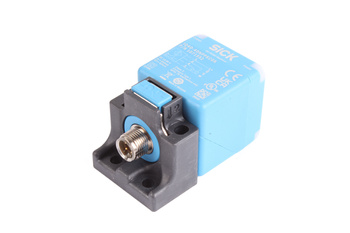

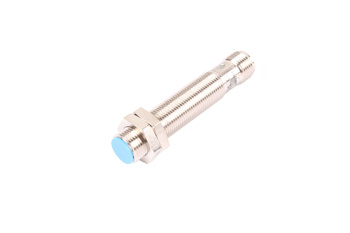

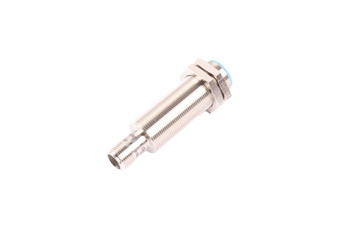

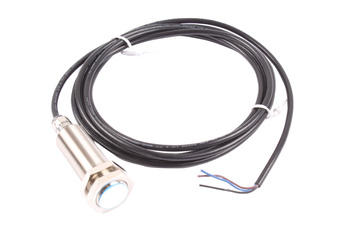

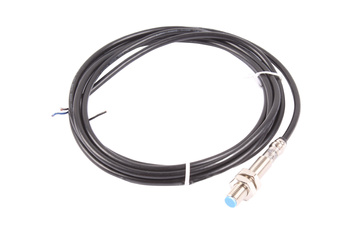

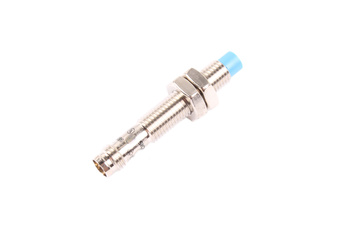

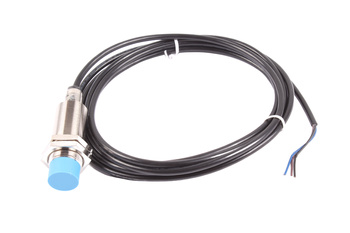

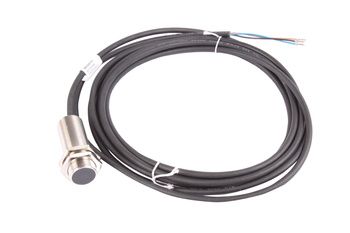

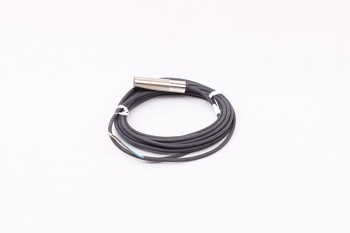

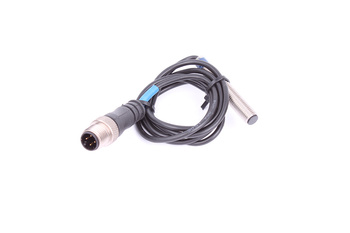

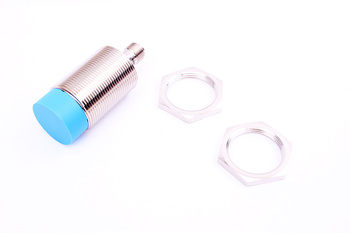

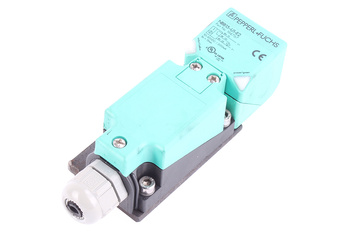

• Capteurs de proximité inductifs – détectent uniquement les objets métalliques. Portée de détection 0,8–40 mm selon la taille et le matériau (acier, aluminium, laiton – facteur de correction). Fréquence de commutation jusqu'à 5 kHz. Boîtiers : M8, M12, M18, M30 ; rectangulaires ; versions noyées (flush) et non noyées (non-flush, plus grande portée). Standards dans les environnements métalliques : machines-outils, presses, robots.

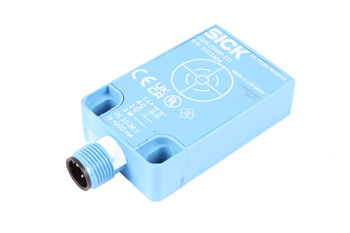

• Capteurs de proximité capacitifs – détectent les métaux et non-métaux (bois, matières plastiques, liquides, granulés). Portée 2–30 mm, avec réglage de sensibilité par potentiomètre. Utilisés pour la détection de niveau de liquide à travers la paroi du réservoir (plastique, verre), présence de plastiques sur tapis, produits alimentaires dans emballages cartonnés.

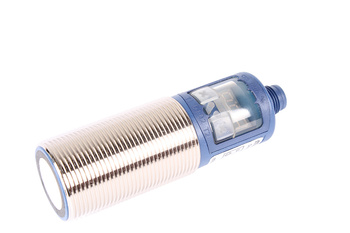

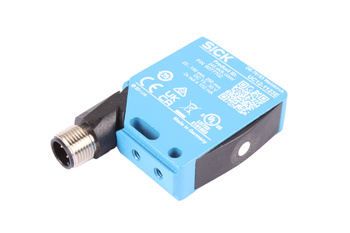

• Capteurs de proximité ultrasoniques – détection sans contact sur distances 20 mm – 8 m, indépendante du matériau et de la couleur. Sensibles à la mousse, poudres et surfaces en angle. Modèles avec sortie analogique (4–20 mA, 0–10 V) pour mesure continue de distance. Utilisés pour la mesure de niveau, largeur de fossés et détection d'objets transparents.

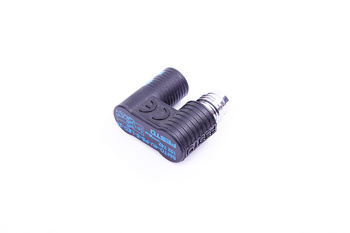

• Capteurs de proximité magnétiques (Reed et Hall) – réagissent uniquement au champ magnétique. Pour la détection de position du piston des vérins pneumatiques à travers la paroi du cylindre, ouverture/fermeture de portes et clapets. Pas besoin de montage face à un disque ferromagnétique.
• Capteurs de proximité haute température – versions inductives adaptées au travail à 200–250°C directement près des fours de trempe, moules d'injection et cylindres métallurgiques. Boîtiers spéciaux en céramique ou acier AISI 310.
• Capteurs ATEX – certifiés pour zones exposées aux gaz ou poussières : II 1G/2G (gaz) et II 1D/2D (poussières). Boîtiers en acier inoxydable, pas d'étincelage interne. Pour raffineries, chambres froides à l'ammoniac, boulangeries.

Applications des capteurs de proximité

• Machines CNC et usinage – détection d'outil (présence, rupture), position de broche, référence d'axe, protection contre collision porte-pièce–pièce usinée.
• Robotique industrielle – contrôle de présence et d'orientation des pièces dans les préhenseurs, détection de points de référence, sécurité d'articulation.
• Lignes de montage et d'emballage – comptage de produits, contrôle de présence, détection de positions incorrectes de composants avant soudage ou collage.
• Presses et injection de matières plastiques – contrôle de fermeture du moule, détection d'éjection de pièce, blocage du cycle en l'absence de pièce.
• Systèmes de transport et convoyeurs – détection de palettes, caisses-palettes, présence sur capteurs commutant la porte de tri ou le volet.
• Automatisme de bâtiment et parking – capteurs capacitifs de proximité pour la détection de véhicules en infrarouge et ultrasons, inductifs pour les boucles inductives dans la chaussée.

Lignes directrices pour la sélection d'un capteur de proximité

• Matériau de l'objet détecté – métal ferromagnétique : capteur inductif ; métal non magnétique ou matière plastique : capacitif ou ultrasonique ; aimant externe : capteur magnétique
• Portée de détection requise – tenir compte des tolérances de montage ±20% ; utiliser un capteur de portée nominale 1,5–2× la portée requise
• Environnement – IP67 standard ; IP69K pour applications avec nettoyage haute pression ; ATEX pour zone Ex ; version HT pour températures supérieures à 100°C
• Sortie de signal – PNP (plus sur sortie, standard Europe) ou NPN (moins, Asie) ; IO-Link pour diagnostic et configuration à distance des paramètres
