Alimentations industrielles – sources de tension et de courant stabilisées pour l'automatisme

Les alimentations industrielles sont des dispositifs qui convertissent la tension secteur AC (230 V / 400 V) en tension continue DC stabilisée ou en tension AC régulée pour alimenter les automates programmables, les modules E/S, les capteurs, les relais, les variateurs basse tension et les autres équipements d'automatisme. La catégorie comprend les alimentations à découpage sur rail DIN (SMPS), les alimentations modulaires pour armoires de commande, les alimentations redondantes, les convertisseurs DC/DC et les régulateurs de tension. Fabricants : Phoenix Contact, PULS, Siemens SITOP, Weidmüller, Murr Elektronik, ABB, Omron, Mean Well, Schneider Electric.

Types d'alimentations industrielles

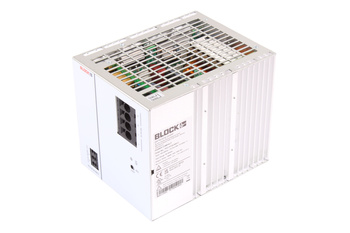

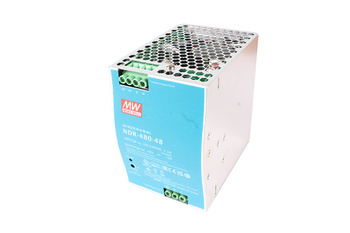

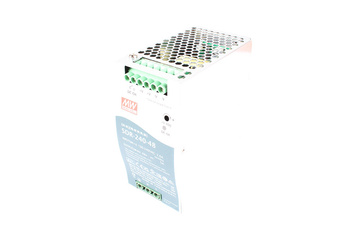

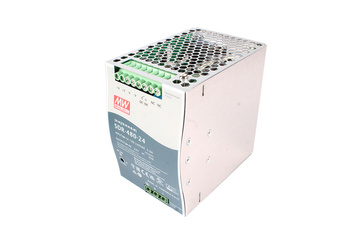

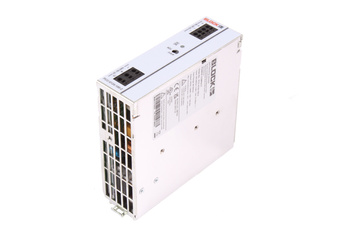

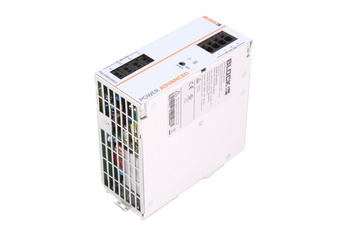

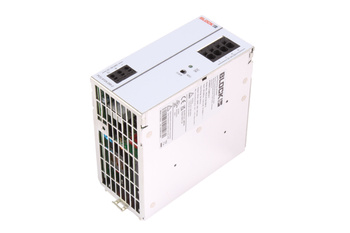

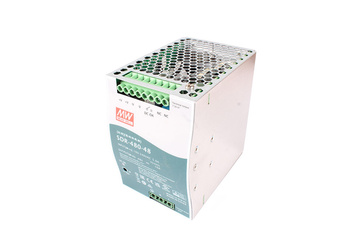

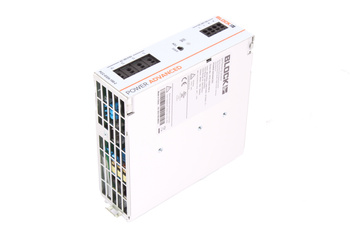

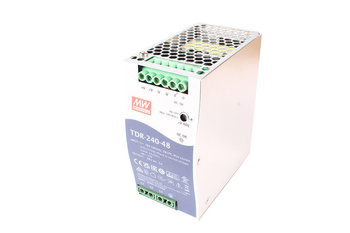

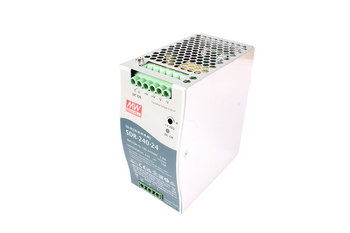

• Alimentations à découpage sur rail DIN (SMPS) – large gamme de puissances 10–960 W ; sorties 24 V DC (standard automatisme), 12 V, 48 V ; réglage de sortie ±15% ; signalisation de surcharge et de défaut ; certifications UL, ATEX, ferroviaire ; Phoenix Contact QUINT, PULS ML, Siemens SITOP PSU300M, Mean Well DRP-480

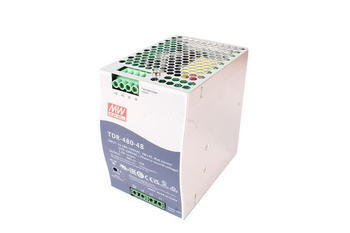

• Alimentations triphasées et haute puissance – alimentation réseau triphasé 400 V ; puissance de sortie 480 W–20 kW ; pour alimenter des armoires avec de nombreux équipements ; rendement élevé jusqu'à 96% ; Siemens SITOP PSU8600, PULS CP20, Phoenix Contact QUINT-PS/3AC
• Alimentations redondantes et systèmes N+1 – alimentations parallèles avec diodes ORing ou modules tampons ; aucune interruption d'alimentation en cas de panne d'un module ; surveillance via PROFINET, Modbus ; pour machines critiques et réseaux SIL ; Phoenix Contact QUINT ORING, PULS REDUNDANCY
• Alimentations avec tampon (UPS intégré) – batterie ou condensateur SuperCap intégré ; maintien de l'alimentation 10 s–2 min en cas de coupure secteur ; arrêt contrôlé de l'automate et sauvegarde des données ; Phoenix Contact QUINT BUFFER, Siemens SITOP UPS1600

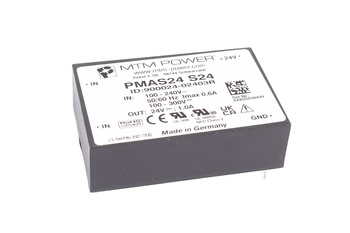

• Convertisseurs DC/DC et convertisseurs de tension – conversion 24→48 V, 24→12 V, 48→24 V ; isolés et non isolés ; plages d'entrée : 10–60 V, 18–75 V ; modules miniatures sur rail DIN ou CMS ; PULS DIMENSION, TRACO TEN/TXL, Weidmüller DC/DC
• Alimentations LED et éclairage industriel – tension constante 12/24/48 V DC ou courant constant ; certification ENEC, classe II ; pour l'éclairage à bandeaux LED, panneaux LED et systèmes de sécurité ; Mean Well HLG, Inventronics EUC, Tridonic

Paramètres de sélection

• Tension et courant de sortie (puissance) – le 24 V DC est la norme en automatisme ; additionnez les courants de tous les récepteurs avec une marge de 20–30% ; pour les courants d'appel élevés (bobines de relais, démarrages moteurs), tenez compte du facteur de courant de crête
• Tension d'entrée et alimentation secteur – monophasé 100–240 V CA (large plage) ou triphasé 400–500 V ; pour les installations marines et ferroviaires — plages spéciales 24/48/72/110 V DC ; vérifier la tolérance d'entrée et la résistance aux creux et surintensités de tension
• Rendement et dissipation de chaleur – rendement η ≥92–96% minimise les pertes dans l'armoire ; dans une armoire fermée sans ventilation, les pertes de l'alimentation = chaleur à évacuer ; important pour les armoires ATEX ou les petites armoires
• Largeur sur rail DIN et forme de montage – largeurs standard : 22,5 / 45 / 67,5 mm ; montage sur rail TH35 (DIN 35) ; versions pour rack 19" ou montage sur panneau disponibles ; optimisation de l'espace en armoire
• Certifications et normes – EN 61131-2 pour alimentations API ; IEC 60950/62368 sécurité ; UL 508A et UL 60950 (USA/Canada) ; ATEX II 3G pour zones Ex ; EN 50155 et EN 45545 pour applications ferroviaires ; IECEX, DNV-GL pour installations marines
• Surveillance et signalisation – sortie de signalisation de défaut (contact de relais ou collecteur ouvert) ; état par LED ou protocole de communication ; alimentations série Smart (Phoenix QUINT 4.0, SITOP PSU8600) avec diagnostics PROFINET/Modbus TCP

Offre RGB Elektronika

RGB Elektronika fournit des alimentations industrielles pour armoires de commande et systèmes d'automatisme : Phoenix Contact QUINT, PULS DIMENSION et ML, Siemens SITOP, Mean Well DRP et HLG, et Weidmüller. Nous proposons des alimentations standard, redondantes et avec tampon UPS. Nous servons les intégrateurs de machines, les bureaux d'études et les services de maintenance avec livraison catalogue et sur commande.
