Carcasses de moteurs

Carcasses de moteurs – protection mécanique et montage des entraînements électriques

Les carcasses de moteurs sont des composants structurels qui protègent les bobinages, le stator et le rotor contre les dommages mécaniques, l'humidité, la poussière et la corrosion. Elles assurent la dissipation thermique, reprennent les efforts de montage et permettent l'intégration dans les machines. Chez RGB Elektronika, vous trouverez des carcasses en aluminium et en fonte, indices de protection IP54–IP69K, versions ATEX pour zones à risque d'explosion, et pièces de rechange d'origine pour les moteurs Siemens, ABB, SEW-Eurodrive et WEG – pour les ateliers de service et les constructeurs de machines.

Types et matériaux des carcasses de moteurs

• Carcasses en aluminium moulé sous pression – légères, bonne conductivité thermique, standard pour moteurs IE2/IE3 de 0,12 à 22 kW, classe TEFC (IP55)
• Carcasses en fonte – puissances supérieures à 22 kW, meilleure rigidité et résistance à la corrosion de contact, environnements vibratoires et chimiquement agressifs
• Carcasses en inox 316L – industries alimentaire et pharmaceutique, zones exposées aux produits chimiques agressifs et au nettoyage par jet fréquent
• Carcasses EX/ATEX – Ex d (anti-déflagrant) ou Ex e (sécurité augmentée) pour zones 1, 2, 21, 22 – certificats ATEX/IECEx

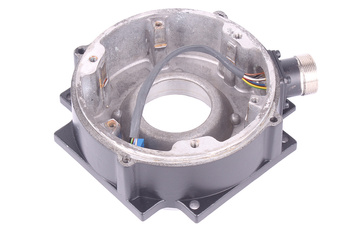

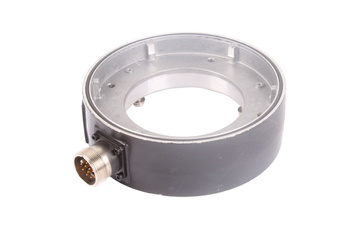

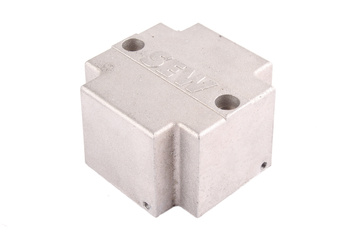

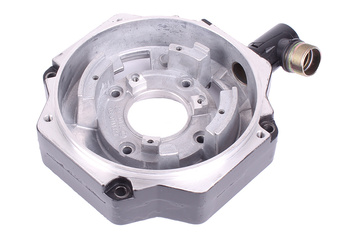

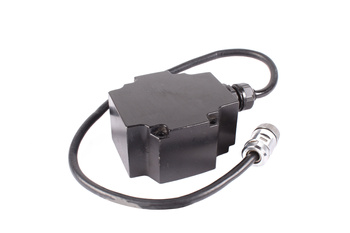

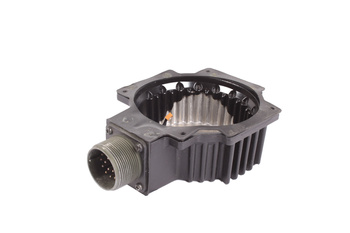

• Carcasses pour servomoteurs et moteurs PM – carcasses de précision avec manchon d'étanchéité d'arbre, montage encodeur sur le flasque arrière, tolérances H7 pour accouplements

Paramètres clés des carcasses de moteurs

• Indice de protection IP – IP44 (standard), IP54, IP55 (TEFC), IP65, IP66, IP67, IP68, IP69K pour l'agroalimentaire et les laveries
• Classe d'isolation et thermique – classe F (155°C) et H (180°C) pour les bobinages, température ambiante -40°C à +60°C
• Mode de montage (IM) – IM B3 (pied), IM B5 (bride), IM B14 (petite bride), IM V1 (arbre vertical vers le bas), IM B35 (combiné)
• Taille de carcasse – IEC 56 à IEC 355 (selon EN 50347), NEMA 48 à NEMA 447 (normes nord-américaines)

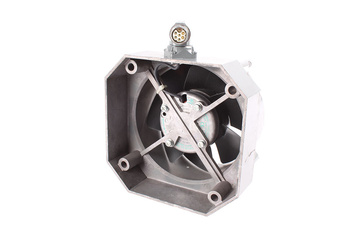

• Ventilation – TEFC (ventilateur externe), TENV (convection naturelle), TEAO (flux d'air externe), IP44 (ventilation interne)

Applications des carcasses de moteurs

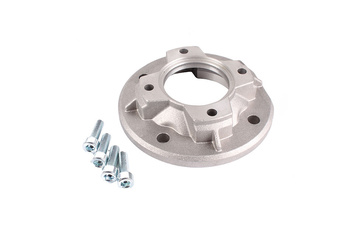

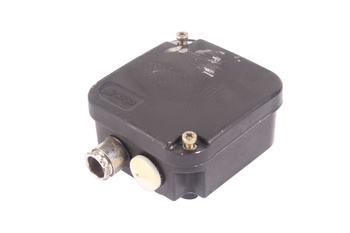

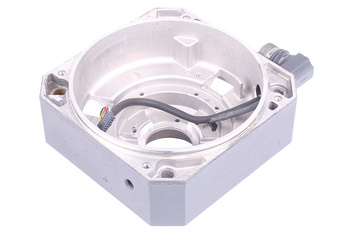

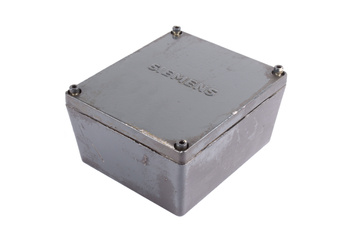

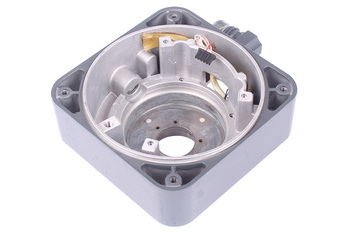

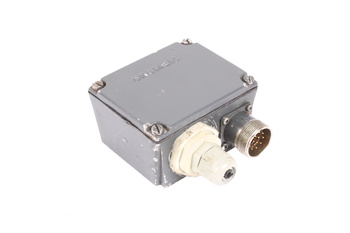

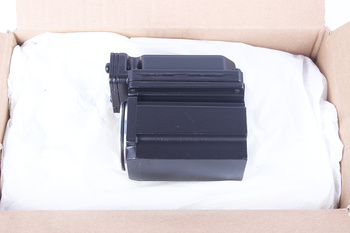

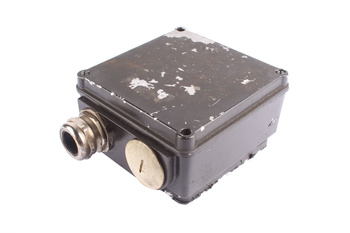

• Service et réparation de moteurs – remplacement d'une carcasse endommagée sans achat d'un nouveau moteur ; flasques, brides, couvercles de boîtes à bornes
• Construction de machines OEM – sélection d'une carcasse adaptée aux exigences environnementales (poussière, lavage continu, vibration)
• Rebobinage de moteurs – remplacement de la carcasse lors du rebobinage pour obtenir un indice IP ou une classe d'isolation plus élevés

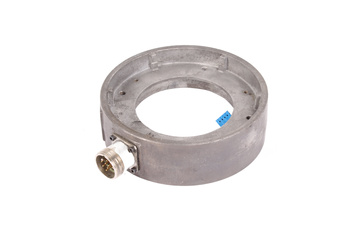

• Moteurs spéciaux – carcasses pour moteurs à frein, moteurs de treuils et ponts roulants, carcasses avec boîte à bornes intégrée

Sélection et interchangeabilité des carcasses de moteurs

• Compatibilité IEC 60034-7 – dimensions de montage normalisées permettant l'interchangeabilité entre fabricants à taille IM identique
• Ajustements des roulements – alésages des flasques H7/K6, adaptés aux roulements 6200–6312 et 6400–6412 pour les tailles courantes
• Étanchéité d'arbre – joints simmerring, V-ring ou labyrinthe selon la vitesse de rotation et l'environnement
• Peinture et revêtements – standard RAL 9005 noir ou RAL 7030 gris, laques époxy et polyuréthane résistant aux produits chimiques sur demande

Pourquoi commander des carcasses de moteurs chez RGB Elektronika ?

• Pièces d'origine Siemens, ABB, SEW, WEG – références fabricant, certificats de conformité moteur
• Large gamme – flasques, platines de bride, couvercles de boîtes à bornes, carcasses complètes
• Identification rapide – sélection par référence catalogue moteur ou dimensions (carcasse IEC, code IM)
• Conseil service – aide à l'identification d'une carcasse pour moteur sans plaque signalétique
• Livraison en 24–48 heures – tailles courantes IEC 63–180 en stock, grandes tailles sur commande
