Poulies

Poulies – composants d'entraînement par courroie fiables pour l'industrie

Les poulies sont des composants mécaniques qui transmettent la puissance entre arbres par des courroies trapézoïdales, plates, dentées ou poly-V. Le choix de la bonne poulie détermine le rendement de l'entraînement, la durée de vie de la courroie et le niveau de vibrations. Chez RGB Elektronika, vous trouverez des poulies en fonte, acier et aluminium pour courroies SPA, SPB, SPC, classiques A/B/C, poly-V PJ/PK/PL et poulies pour courroies dentées HTD et synchrones, de fabricants comme Fenner, ContiTech, Bonfiglioli et Rexnord.

Types de poulies

• Poulies pour courroies étroites SPA/SPB/SPC – pleines ou à moyeu fendu, gorges étroites SP, vitesses périphériques jusqu'à 50 m/s, fonte GG25 ou aluminium
• Poulies pour courroies classiques A/B/C/D/E – gorges normales selon ISO 4183, très répandues en entraînements industriels généraux, diamètres 50–1500 mm
• Poulies poly-V PJ/PK/PL/PM – pour courroies poly-V, faibles vibrations, grande vitesse, utilisées en automobile et électroménager

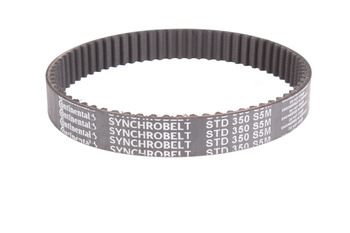

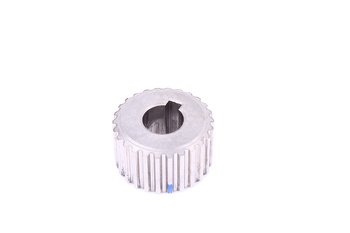

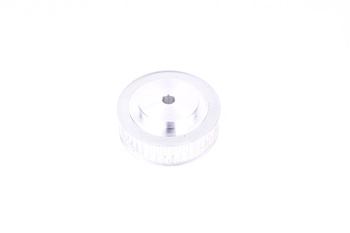

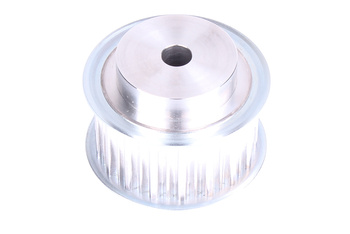

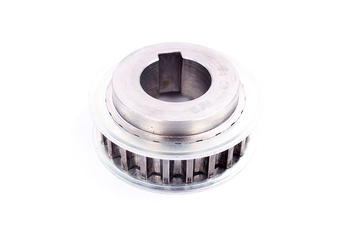

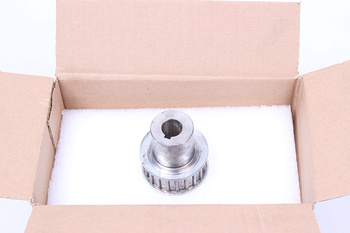

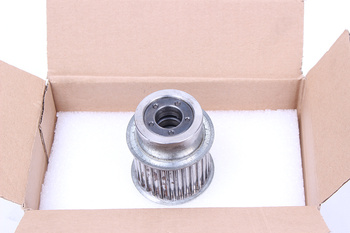

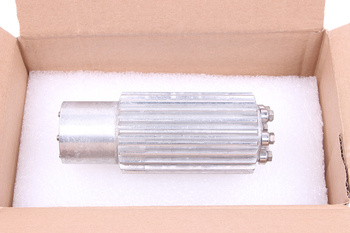

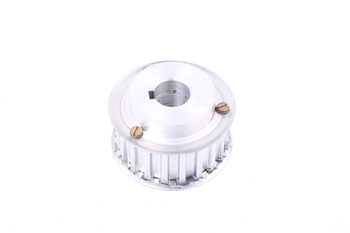

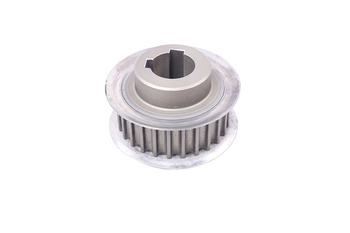

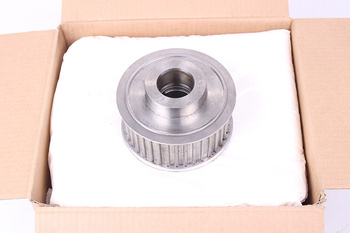

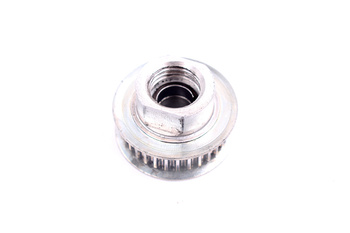

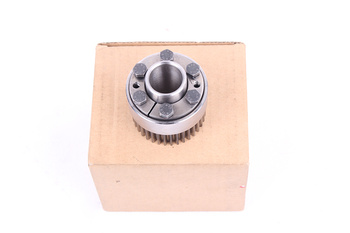

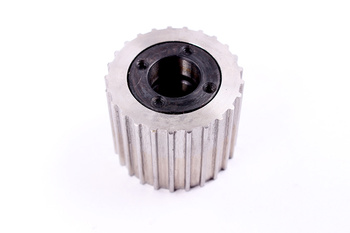

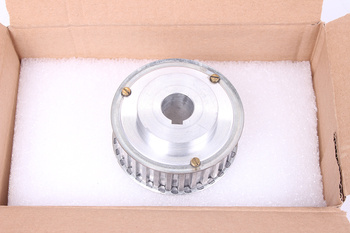

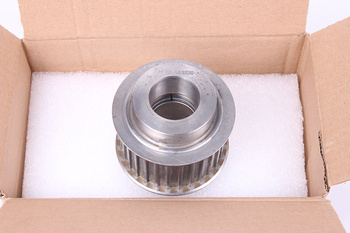

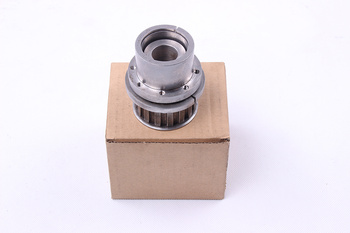

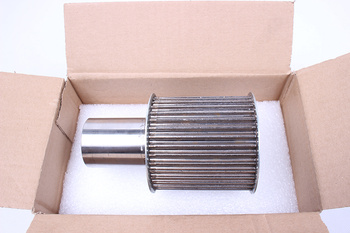

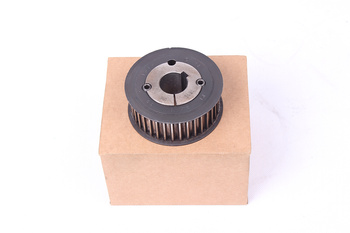

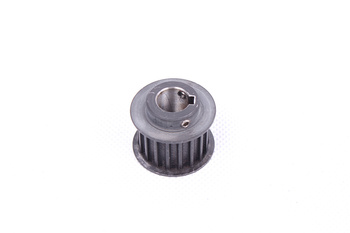

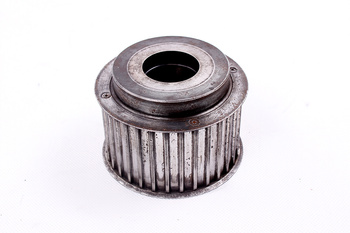

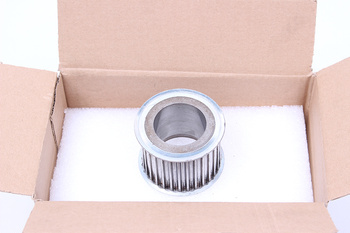

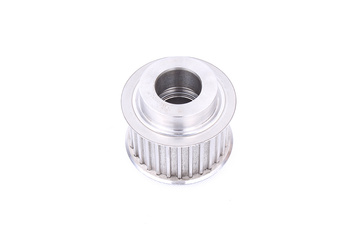

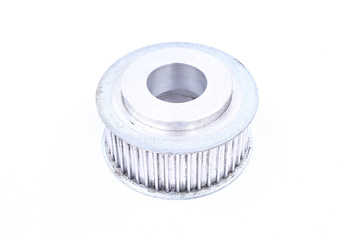

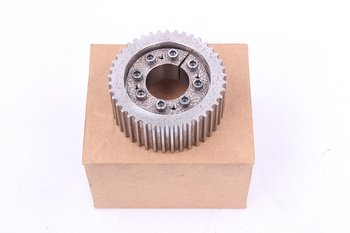

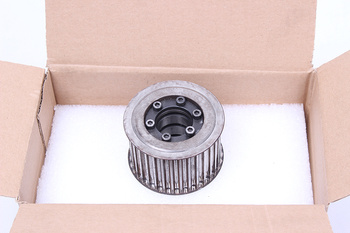

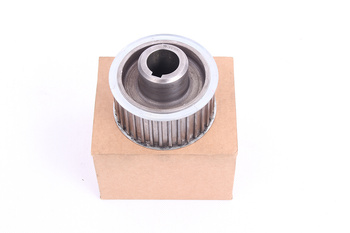

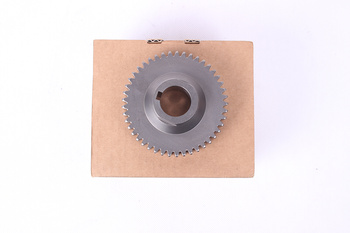

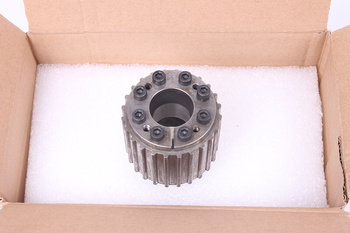

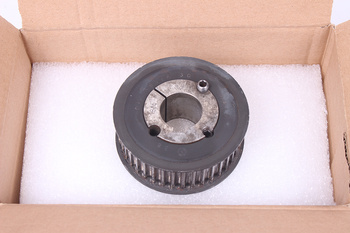

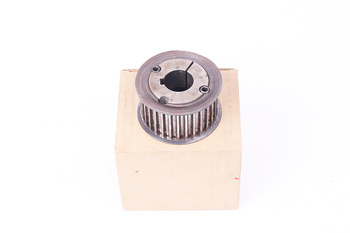

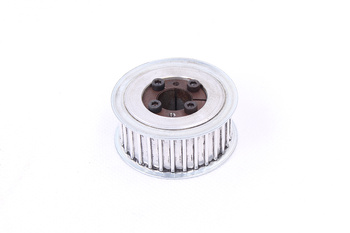

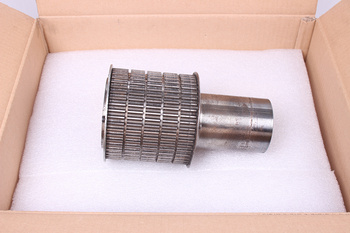

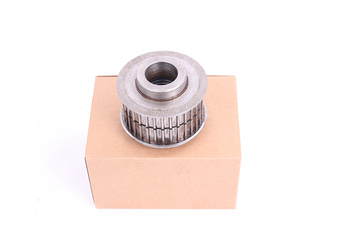

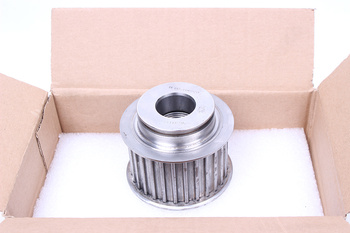

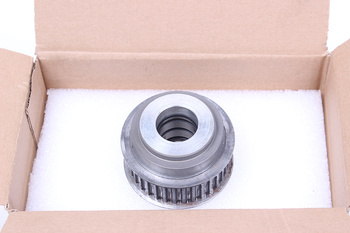

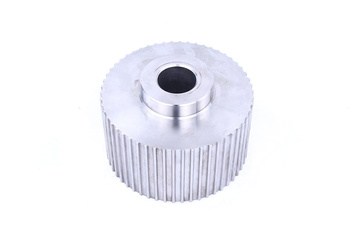

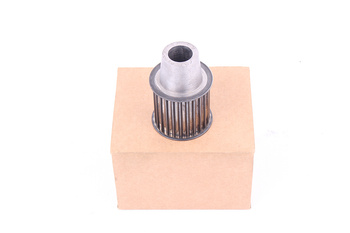

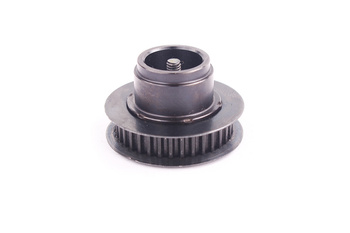

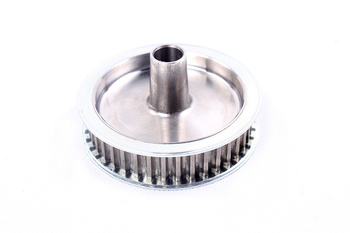

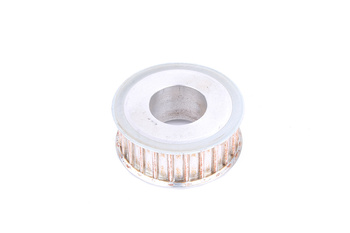

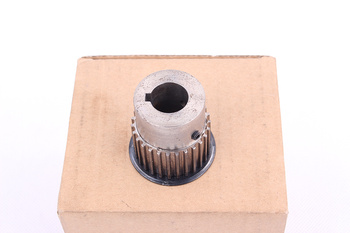

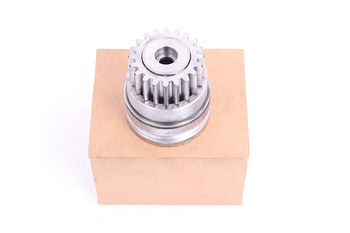

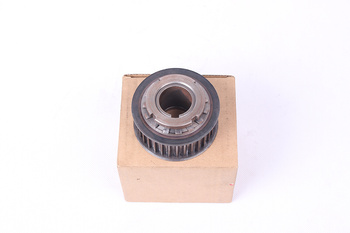

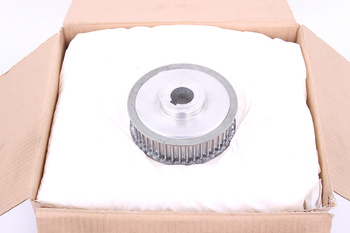

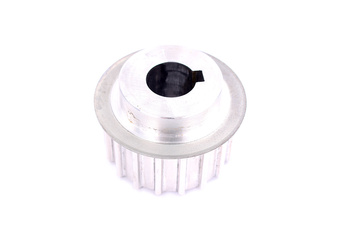

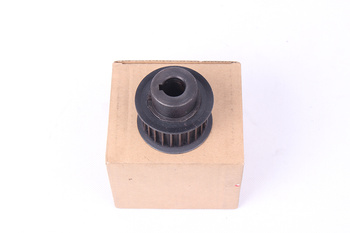

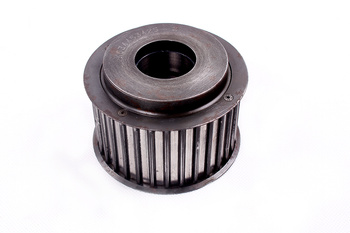

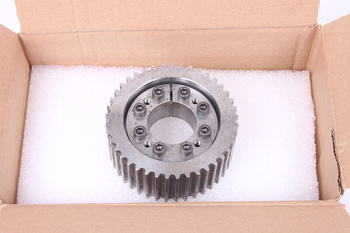

• Poulies dentées (HTD, T5, T10, AT5) – transmission de couple précise sans glissement, synchronisation d'arbres, pour imprimantes, robots et CNC
• Poulies à moyeu conique (Taper Lock/QD) – montage/démontage rapide sans presse, diamètres d'arbre 12–220 mm, standards taper lock 1008–5050

Paramètres techniques et sélection des poulies

• Diamètre primitif (Dp) – grandeur fondamentale pour le calcul d'entraînement, rapport et vitesses menant/mené, Dp minimal selon la norme courroie
• Nombre de gorges – de 1 à 10 gorges par poulie, sélectionné selon le couple requis et le nombre de courroies parallèles
• Profil de gorge – angle de gorge 34°/38° (SPA/SPB/SPC), 40° (classique), 38° (poly-V PK), profondeur et largeur selon ISO 1813
• Matériau et masse – fonte GG25 (standard, bonne amortissement vibratoire), aluminium AlSi (léger, grande vitesse), acier S235 (dimensions non standard, tournage)
• Équilibrage – poulies pour vitesses >25 m/s à équilibrer dynamiquement selon ISO 1940 classe G6.3 ou mieux

Applications des poulies

• Entraînements de pompes et ventilateurs – poulies SPA/SPB pour entraînements électriques de pompes à eau, compresseurs et ventilateurs de toiture
• Machines-outils et machines à bois – poulies trapézoïdales dans les entraînements de broches de scies circulaires, fraiseuses et ponceuses à bande
• Convoyeurs et alimentateurs – poulies plates et poly-V dans les entraînements de convoyeurs à bande en entrepôts et lignes de tri

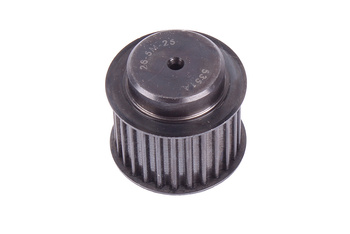

• Entraînements synchrones (imprimantes, CNC, robotique) – poulies HTD 3M/5M/8M et T5/T10 dans les systèmes de transmission sans glissement
• Entraînements agricoles et de génie civil – grandes poulies en fonte SPC/D pour moissonneuses-batteuses, engins de chantier et groupes moteurs

Montage des poulies

• Taper Lock – montage sans presse – la bague conique assure un maintien ferme sur l'arbre, serrage aux couples indiqués dans les tables, faux-rond axial et radial <0,05 mm

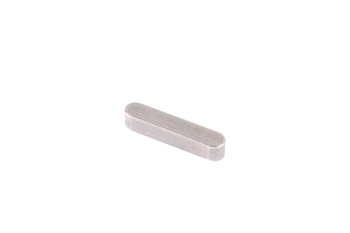

• Ajustement par clavette – rainure de clavette DIN 6885 ou ISO 773, ajustement H7/k6, immobilisation par écrou ou goupille
• Alignement des poulies – désalignement angulaire admissible <0,5°, décalage axial <0,5 mm/m d'entraxe, contrôle à la règle ou au laser
• Tension de courroie – forces de tension recommandées selon la fiche technique du fabricant, vérification par flèche ou sonomètre de vibrations

Pourquoi commander des poulies chez RGB Elektronika ?

• Large gamme de profils et de tailles – SPA, SPB, SPC, A/B/C, PJ/PK/PL, HTD, T5/T10 – tout en un seul endroit
• Poulies avec moyeu Taper Lock – ensembles complets poulie + bague, prêts à monter immédiatement
• Recherche de substituts – dimensions de montage et primitives identiques entre fabricants
• Conseil technique – calculs de rapports, sélection du profil et du nombre de gorges pour la puissance requise, vérification de la vitesse périphérique
• Livraison rapide – tailles SPA et SPB courantes en stock en 24–48 heures, grandes poulies en fonte sous une semaine
