Roulements à billes à contact oblique

Roulements à billes à contact oblique – roulements pour charges combinées axiales et radiales

Les roulements à billes à contact oblique sont des roulements à rouleaux avec des billes guidées sous un angle de contact de 15°–40° par rapport à l'axe du roulement, capables de supporter simultanément des charges radiales et axiales. Utilisés dans les broches de machines-outils CNC, les boîtes de vitesses, les pompes centrifuges, les arbres à vis à billes et les entraînements à vis à billes. Fabricants : SKF, FAG/Schaeffler, NSK, NTN, INA, JTEKT (Koyo), Timken.

Types de roulements à contact oblique

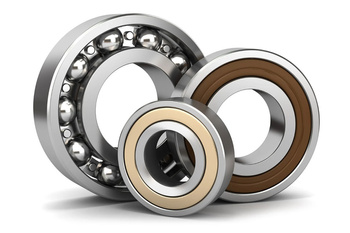

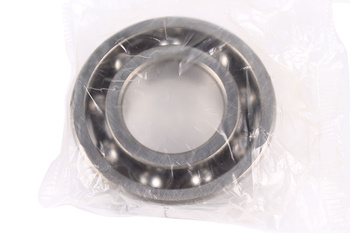

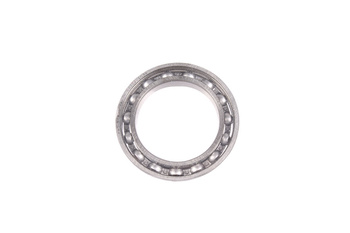

• Roulements monorangs (15°/25°/40°) – roulements obliques standard ; 15° pour hautes vitesses et faibles charges axiales ; 40° pour fortes charges axiales ; montage en paires O ou X ; SKF 7200–7220, FAG B71900–B71940

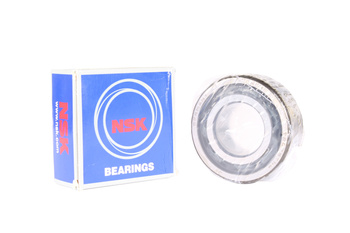

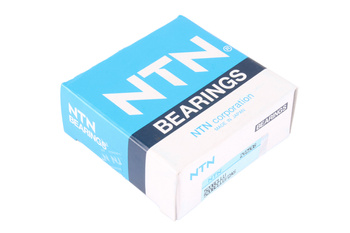

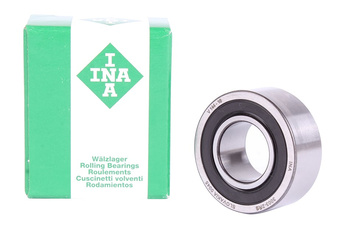

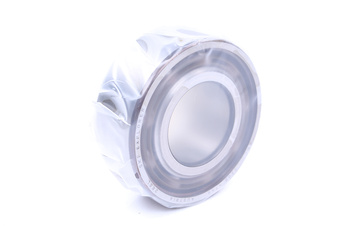

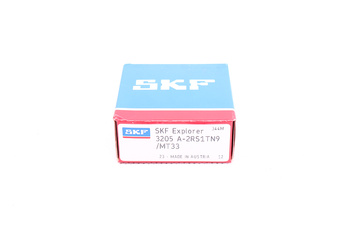

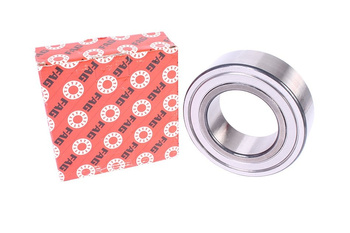

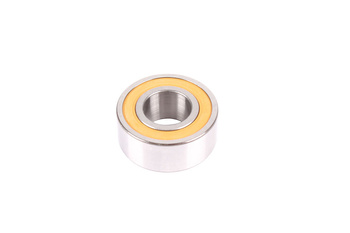

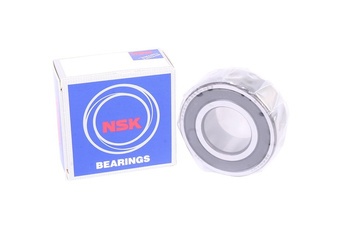

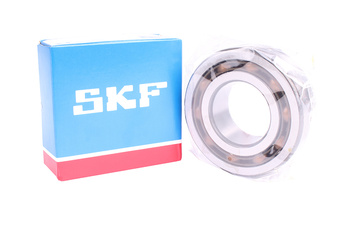

• Roulements à deux rangées de billes – deux rangées dans un même boîtier ; autoaligneurs ou fixes ; capacité de charge plus élevée en construction compacte ; boîtes de vitesses, pompes, convoyeurs ; SKF 3200, FAG 3200
• Roulements à quatre points de contact – contact à quatre points des billes ; charge axiale dans les deux sens ; compacts ; pour ventilateurs, robots, équipements médicaux ; SKF QJ, FAG QJ

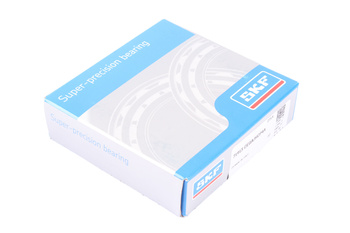

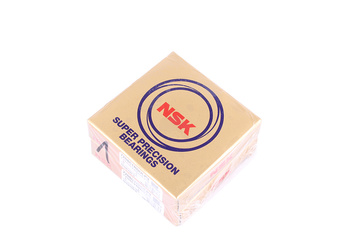

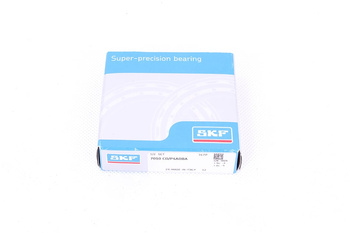

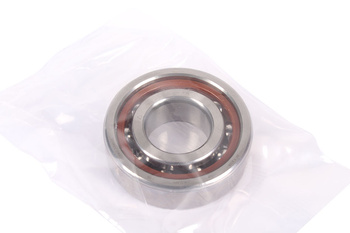

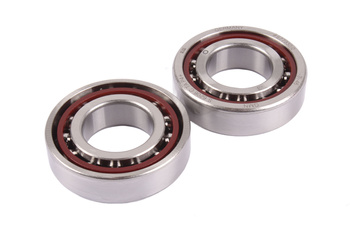

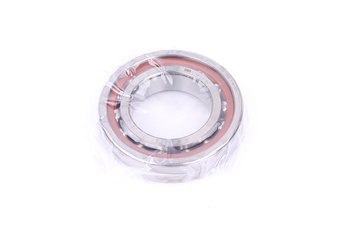

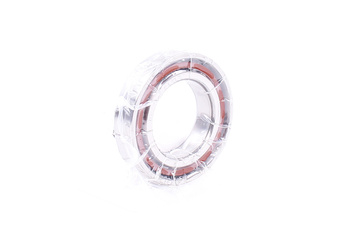

• Roulements de broche (super précision) – tolérance P4/P2 (ABEC-7/ABEC-9) ; lubrification minimale MQL ou graisse ; piste rectifiée ; d=10–200 mm ; broches CNC, rectifieuses, machines HSM ; FAG B71900-C-T-P4S, NSK 7900CTYNDF

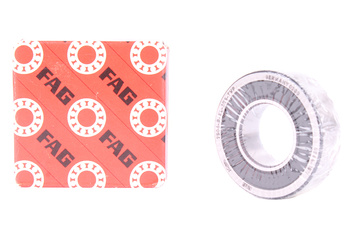

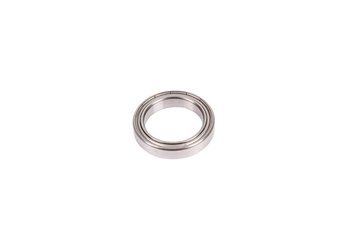

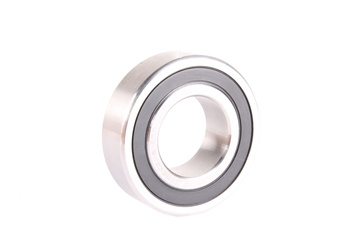

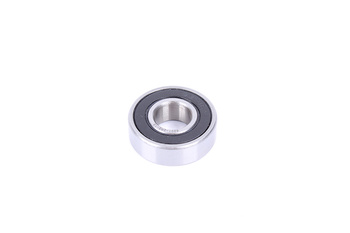

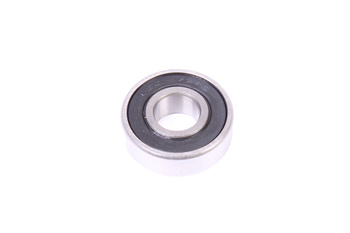

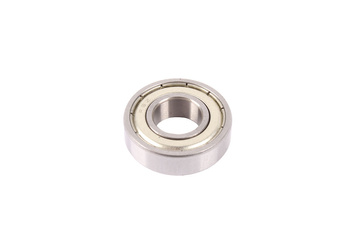

• Roulements obliques étanches – joint caoutchouc ou flasque métallique ; graisse d'usine à vie ; applications moins exigeantes ; vitesses modérées
• Roulements de support de vis à billes – géométrie spéciale pour écrous de vis à billes ; angle 60° ; forte capacité axiale ; écrous servo et axes CNC

Paramètres de sélection

• Angle de contact – 15° (vitesse, faibles charges axiales) / 25° (universel) / 40° (fortes charges axiales, basses vitesses)
• Classe de précision – P0 (standard) / P6 / P5 / P4 / P2 ; minimum P4 pour broches CNC ; P0 pour applications générales
• Diamètre intérieur et extérieur – série 70xx (extra léger) / 72xx (léger) / 73xx (moyen) ; adapter à l'arbre et au logement
• Vitesse limite – dépend de la lubrification (graisse/huile/MQL) et de la classe de tolérance ; jusqu'à 150 000 dn pour super précision
• Lubrification – graisse d'usine (plage de température, NLGI) ; huile (jet ou brouillard pour broches HSM) ; MQL pour super précision
• Disposition de montage – dos-à-dos (O) ou face-à-face (X) ou tandem ; précharge (légère/normale/lourde)

Offre RGB Elektronika

RGB Elektronika fournit des roulements à contact oblique SKF, FAG/Schaeffler, NSK, NTN et INA dans la gamme complète — du standard P0 à la précision P4/P2 pour broches CNC et rectifieuses. Nous proposons des roulements mono-rang, birangs, à quatre points et super précision avec des délais courts. Nous conseillons sur le choix de l'angle de contact, de la classe de précision et de la lubrification pour un palier spécifique.
