Bobines, inductances

Bobines et selfs – filtrage, suppression et stockage d'énergie dans les circuits électriques

Les bobines et selfs sont des composants inductifs passifs utilisés dans les circuits d'alimentation, de filtrage, de protection et d'électronique de puissance. Leurs fonctions principales sont de limiter les courants d'appel, de supprimer les interférences électromagnétiques (EMI), de façonner la réponse en fréquence des filtres LC/LCL et de stocker de l'énergie dans les convertisseurs DC/DC et les onduleurs. Sur rgbelektronika.pl, vous trouverez des selfs de réseau, des selfs de sortie, des bobines CMS/traversantes, des selfs sur rail DIN, des transformateurs self et des selfs pour variateurs VFD, de fabricants tels que Schaffner, Würth Elektronik, TDK-Lambda, Epcos/TDK, Bourns et Murata.

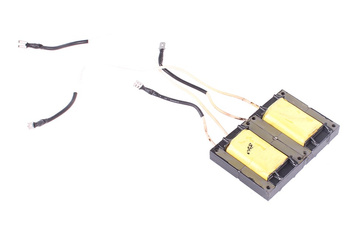

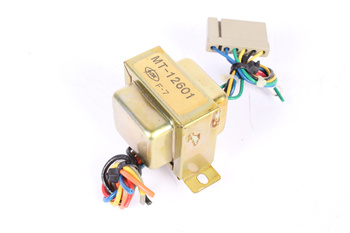

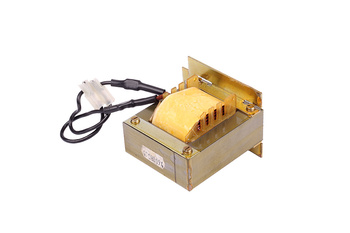

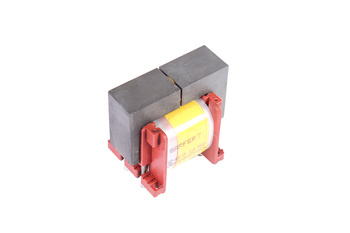

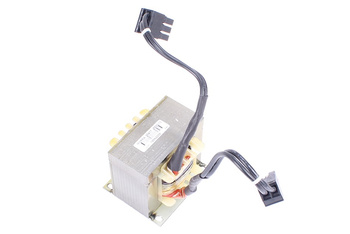

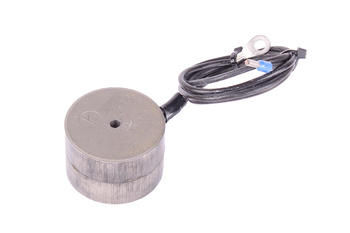

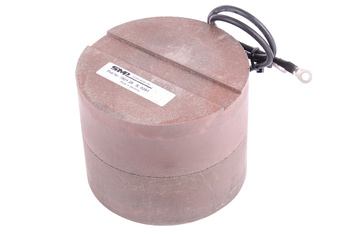

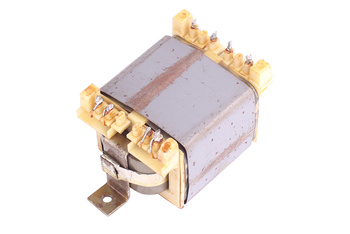

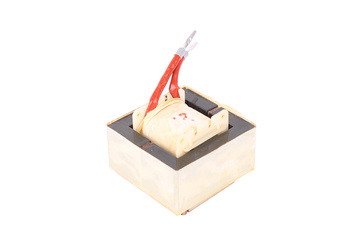

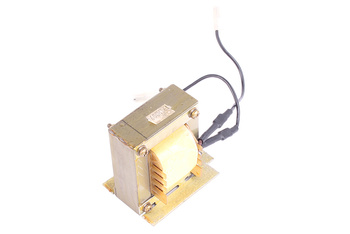

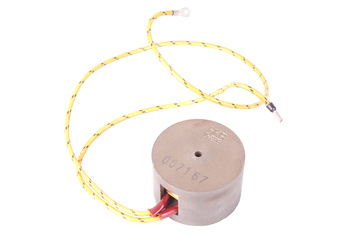

Types de selfs et bobines disponibles

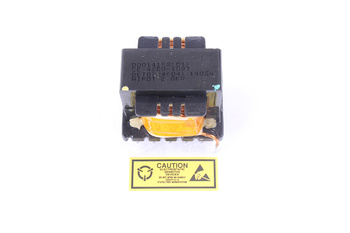

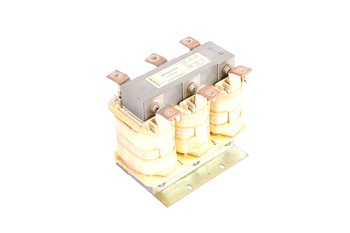

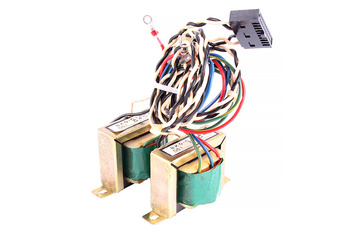

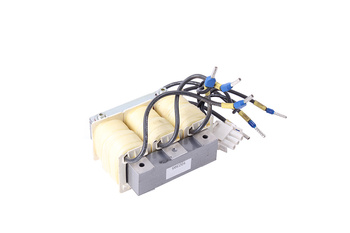

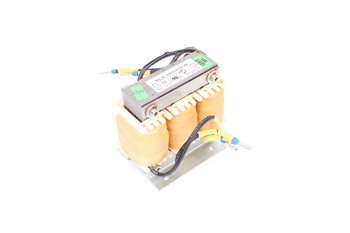

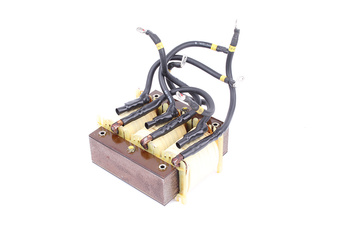

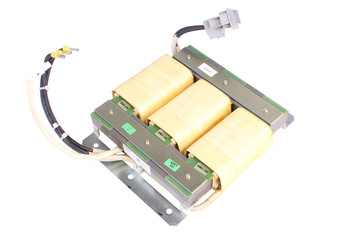

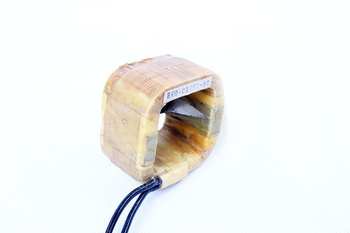

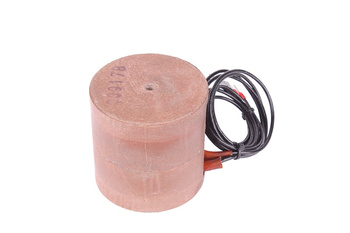

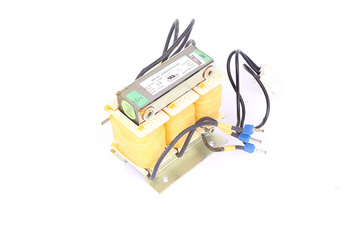

• Selfs de réseau (côté entrée) – triphasées 3–100 A, 230/400/690 V ; limitation des harmoniques de courant, protection de l'onduleur
• Selfs de sortie (moteur/du/dt) – limitation du taux de montée en tension (du/dt) ; protection de l'isolation moteur, câbles jusqu'à 100 m

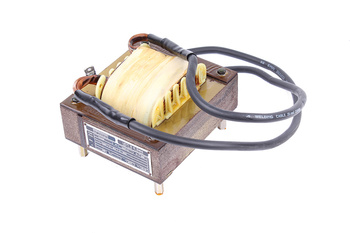

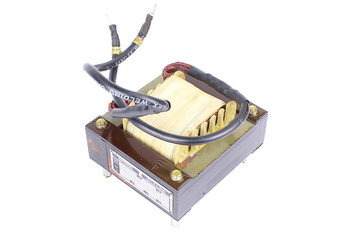

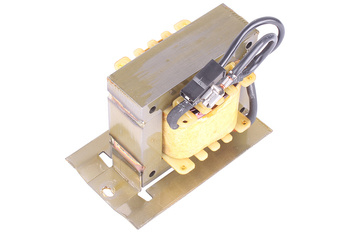

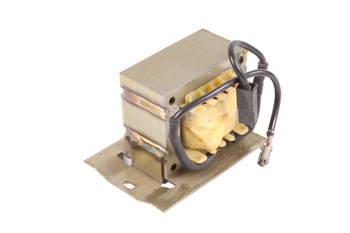

• Selfs DC (côté bus continu) – réduction de l'ondulation de courant sur le bus CC de l'onduleur, amélioration du facteur THD

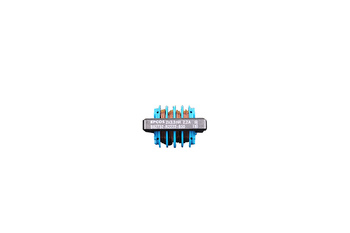

• Selfs de filtre CEM classe A/B – certifiées EN 61800-3 et EN 55011 ; atténuation MC/MD, pour installation en armoire
• Selfs sur rail DIN (CI/rail de montage) – inductance 100 µH–10 mH, courant CC 0,5–50 A ; pour alimentations à découpage et convertisseurs

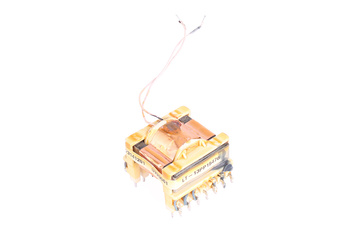

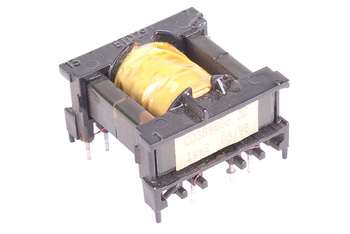

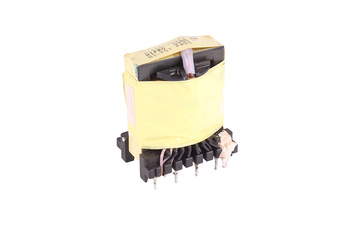

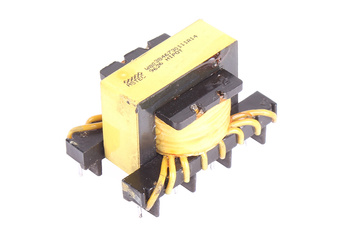

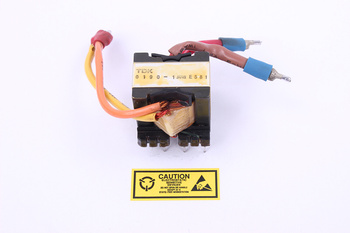

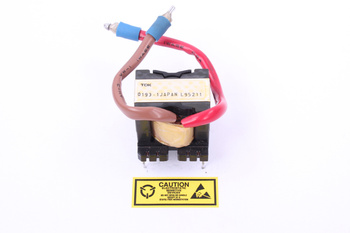

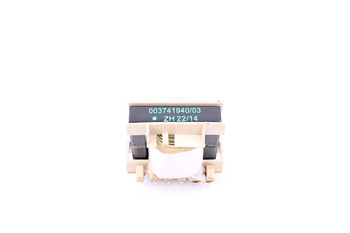

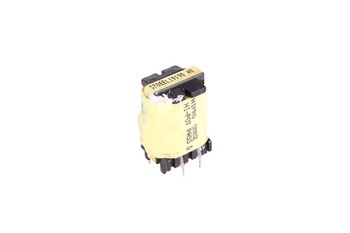

• Bobines CMS/traversantes (pour CI) – boîtiers 0402–2220, séries inductances de puissance (1–2200 µH), ferrite et toroïdales

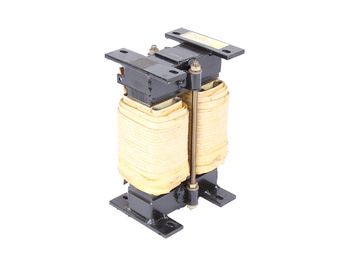

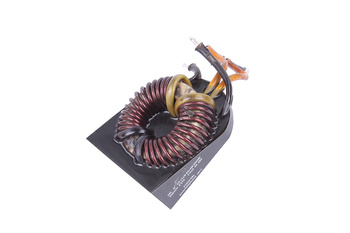

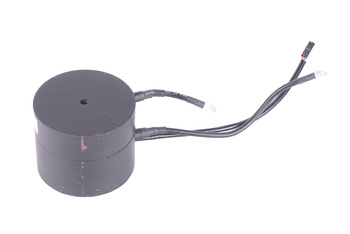

• Selfs toroïdales – noyau ferrite ou nanocristallin ; faibles pertes aux hautes fréquences, EMI <10 µV/m

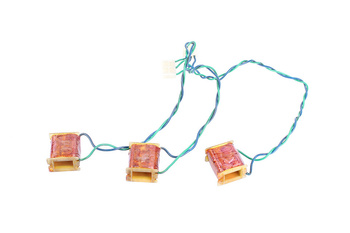

• Bobines multicouches et bobiné fil – pour résonateurs RF, antennes cadre, circuits d'adaptation d'impédance

Paramètres techniques pour le choix d'une self

• Inductance (H/mH/µH/nH) – valeur nominale mesurée à une fréquence définie (typiquement 100 kHz ou 1 MHz pour CMS)
• Courant nominal DC (I_DC) – courant continu maximal sans saturation du noyau ; la saturation réduit l'inductance de 20–50%
• Résistance en CC (DCR) – perte de puissance = I² × DCR ; un faible DCR est un paramètre clé pour les selfs de puissance
• Fréquence de travail – selfs ferrite jusqu'à 10 MHz ; noyaux poudre jusqu'à 500 kHz ; selfs réseau 50/60 Hz
• Tension d'isolement – selfs réseau min. 2 500 V CA test d'isolement ; selfs CI typiquement 250 V
• Classe thermique et tenue thermique – classe B (130°C), F (155°C), H (180°C) pour les bobinages ; T_max noyau

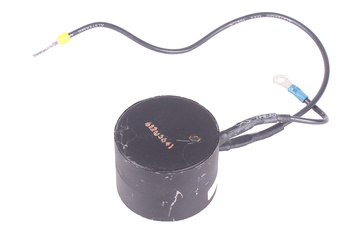

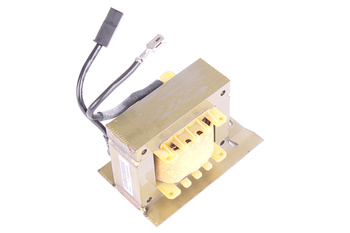

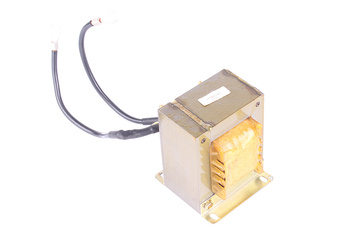

Selfs de sortie et filtrage des onduleurs VFD

Dans les variateurs de vitesse (VFD), les selfs jouent un rôle particulièrement important. Les selfs d'entrée côté réseau limitent les courants harmoniques de rang 5 et 7, améliorent le THDi aux niveaux conformes à la norme EN 61000-3-12, protègent les condensateurs du bus continu contre les surtensions et réduisent la puissance perturbatrice émise vers le réseau. Les selfs de sortie (du/dt) côté moteur réduisent le taux de montée en tension à <500 V/µs, protègent les bobinages moteur contre le vieillissement accéléré de l'isolation avec de longs câbles (>20 m) et éliminent le phénomène de réflexion d'onde avec des câbles >50 m. Les selfs de sortie disponibles conviennent aux onduleurs Siemens G120/S120, ABB ACS880, Danfoss FC302 et Yaskawa A1000.

Applications des bobines et selfs

• Alimentations à découpage (SMPS) – selfs de sortie en topologies buck, boost, flyback ; inductance 10–2200 µH
• Onduleurs et variateurs électriques – selfs réseau, de sortie et DC pour applications moteur 0,37–250 kW
• Filtres CEM et RFI – selfs en mode commun (MC) et différentiel (MD) pour équipements industriels et électroménager
• Énergies renouvelables (PV, éolien) – selfs LCL pour onduleurs raccordés au réseau, filtres de sortie dans installations photovoltaïques
• Chargeurs VE et bornes de charge – selfs dans les circuits de correction du facteur de puissance (PFC), filtres d'entrée des chargeurs CA/CC
• Électronique RF et télécommunications – bobines CMS 1–470 nH pour impédance de stades RF, réseaux d'adaptation d'antenne

Pourquoi commander des bobines et selfs chez rgbelektronika.pl ?

• Large choix de types – des bobines CMS 0402 aux selfs réseau triphasées 100 A dans un seul catalogue
• Produits certifiés – selfs CEM avec certificats EN 61800-3, UL508C, CE et RoHS
• Conseil de sélection – aide au choix de l'inductance, du courant nominal et de la classe thermique pour votre variateur ou convertisseur
• Livraison rapide – valeurs courantes en stock, selfs spéciales en 5–10 jours ouvrables
• Documentation technique – fiches techniques, courbes de saturation, impédance vs. fréquence disponibles en ligne
