Rubans de connexion

Rubans de connexion – câbles plats signal et alimentation pour équipements industriels

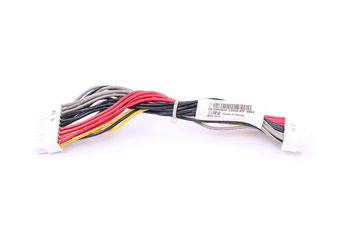

Les rubans de connexion (câbles plats, ribbon cables) sont des câbles multiconducteurs à structure plate et flexible utilisés pour transmettre des signaux de commande, des données et des tensions d'alimentation à l'intérieur des équipements industriels, machines CNC, pupitres HMI, entraînements électriques et ordinateurs industriels. Leur construction multiconducteur compacte permet le cheminement parallèle de nombreuses connexions dans des espaces restreints, avec une masse réduite et une haute flexibilité. Ils sont des éléments standard du câblage interne des automates Siemens, Fanuc, Mitsubishi, Heidenhain, Beckhoff et BOSCH Rexroth.

Types de rubans de connexion

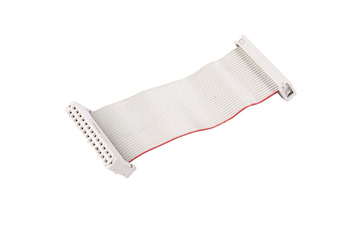

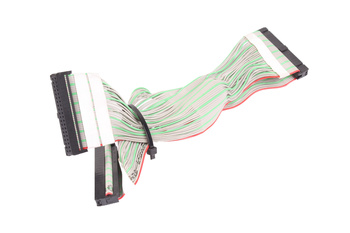

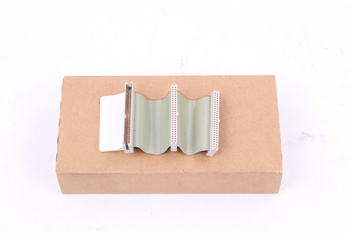

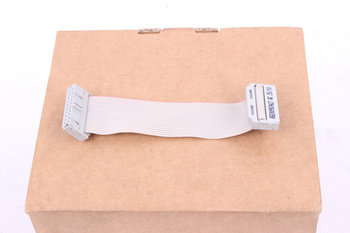

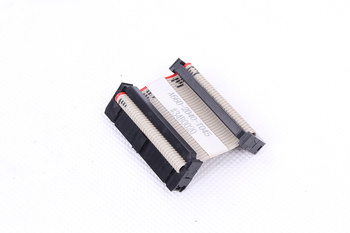

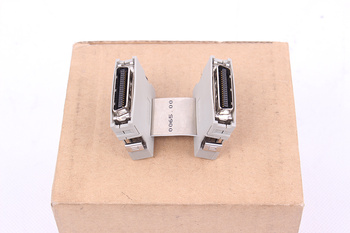

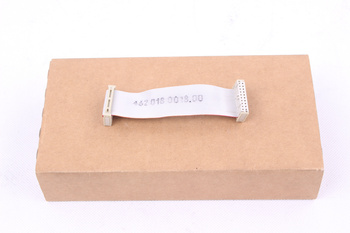

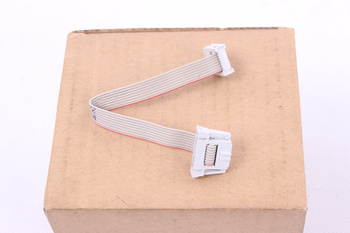

• Rubans IDC (Insulation Displacement Connector) – câbles plats multiconducteurs avec connecteurs IDC ; pas 1,27 mm ou 2,54 mm ; 10–64 conducteurs ; interfaces parallèles, bus internes CNC et cartes mères IPC

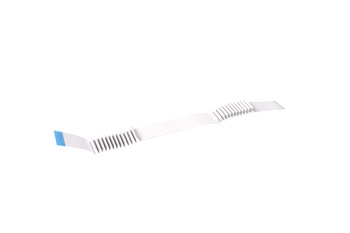

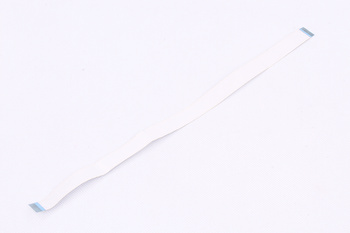

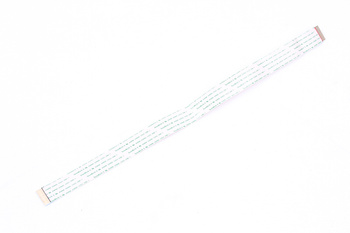

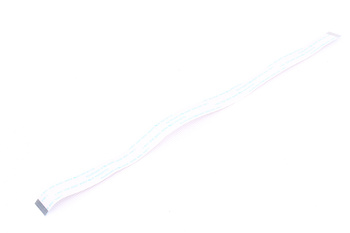

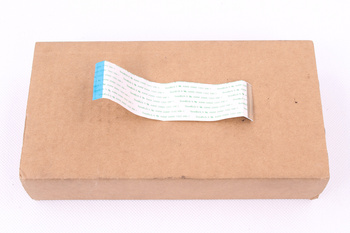

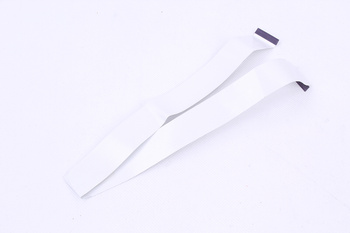

• Rubans FFC (Flexible Flat Cable) – ultra-fins, laminés ; pas de contact 0,5–2,54 mm ; pour connecteurs ZIF/LIF sur PCB dans pupitres HMI, automates PLC et variateurs ; type A (mêmes côtés) et type B (côtés opposés)

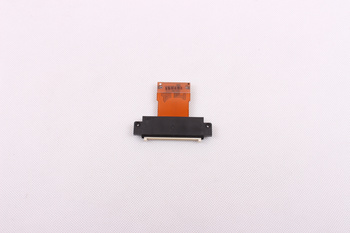

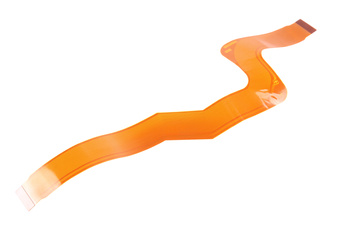

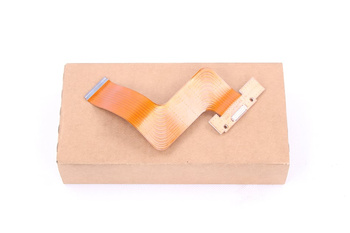

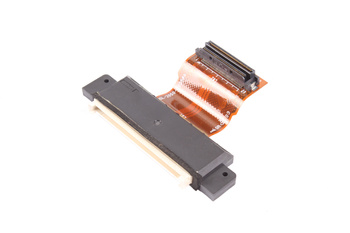

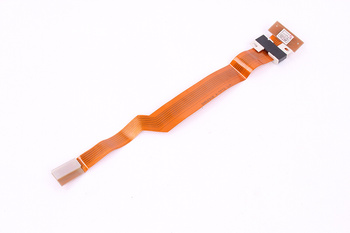

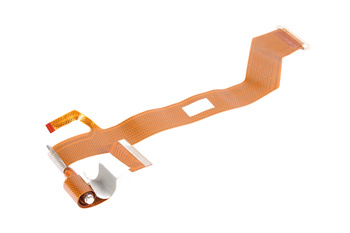

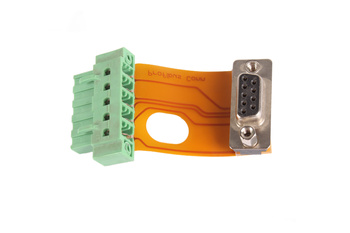

• Rubans FPC (Flexible Printed Circuit) – circuits imprimés sur substrat Kapton/polyimide ; connexions multicouches complexes dans appareils à espace limité ; durabilité mécanique supérieure au FFC

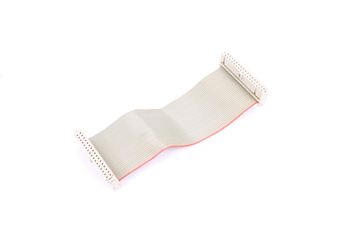

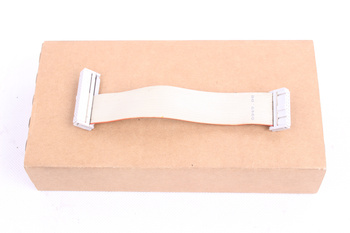

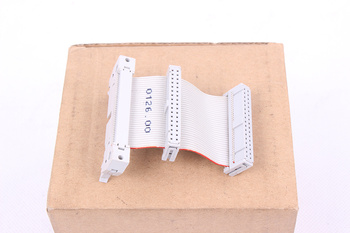

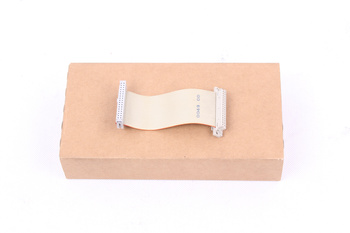

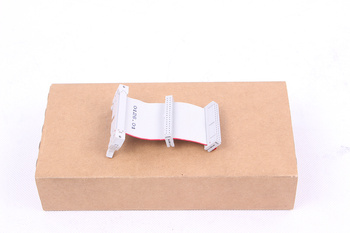

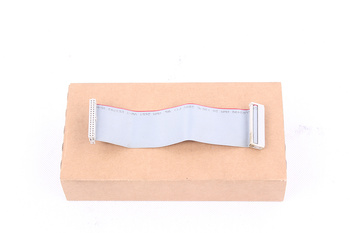

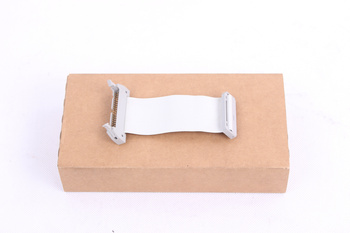

• Rubans lecteurs de disquettes et stockage – 34 broches (FDD), 40 broches (IDE/ATA), 50/68 broches (SCSI) ; pour la maintenance d'ordinateurs industriels et anciens systèmes CNC Siemens 840D, Fanuc 0-Series

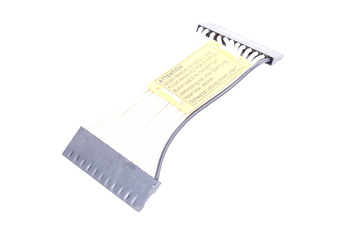

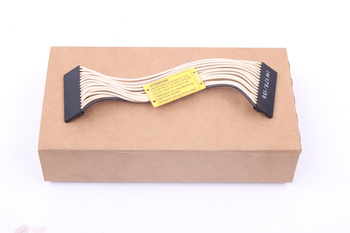

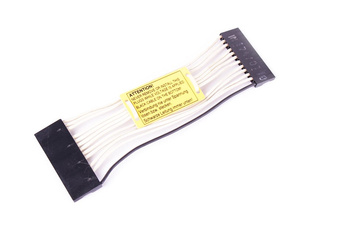

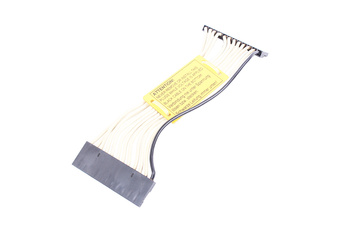

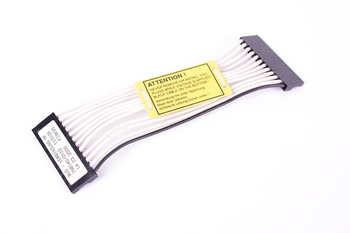

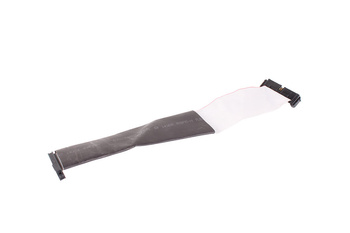

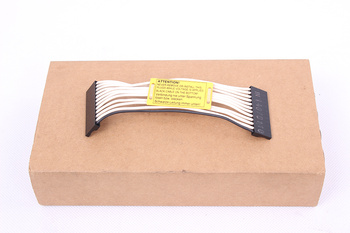

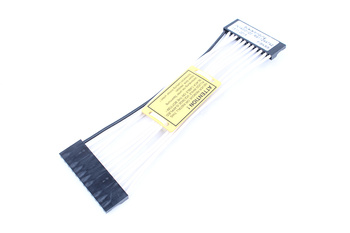

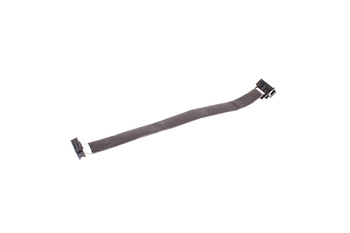

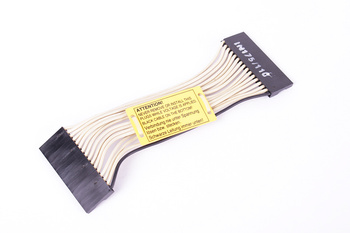

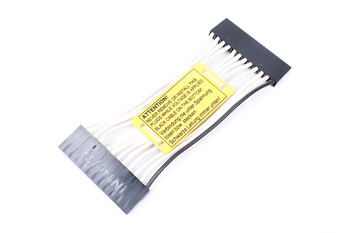

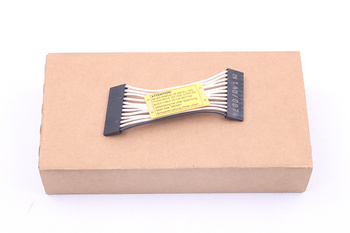

• Rubans de signaux pour entraînements électriques – câbles plats multiconducteurs pour connexions internes dans servocommandes et variateurs ; signaux de commande, diagnostic et communication entre cartes de contrôle
• Rubans blindés CEM – avec feuille aluminium et tresse ; pour applications nécessitant une protection CEM ; systèmes de mesure, encodeurs absolus, interfaces Profibus/EtherCAT

Paramètres techniques

• Pas (pitch) : 0,5 / 1,0 / 1,27 / 2,0 / 2,54 mm
• Nombre de conducteurs : 6–80 (selon application)
• Matériau conducteur : cuivre électrolytique étamé ou doré
• Isolation : PVC, PET, polyimide (Kapton) – de –40 à +105 °C
• Tension de service : jusqu'à 300 V, courants jusqu'à 1 A par conducteur
• Type de connecteur : IDC, ZIF, LIF, pin combo ; disponible avec connecteurs ou en ruban nu

Applications

• Service et remplacement de rubans endommagés dans variateurs Siemens SINAMICS, Fanuc, Mitsubishi, ABB
• Modernisation d'ordinateurs industriels IPC – remplacement de rubans IDE/FDD/SCSI
• Connexions internes dans panneaux HMI, écrans et écrans tactiles opérateur
• Câblage de cartes d'extension dans commandes CNC et modules E/S PLC
• Systèmes de mesure et encodeurs – rubans de cartes d'interface Heidenhain, Renishaw

Offre RGB Elektronika

RGB Elektronika fournit des rubans de connexion IDC, FFC et FPC pour la maintenance et la modernisation de machines CNC, d'entraînements électriques et d'ordinateurs industriels. Disponibles : rubans FDD 34 broches, IDE 40 broches, SCSI 50/68 broches, rubans FFC pour pupitres HMI et automates PLC, et câbles plats spéciaux pour variateurs Siemens, Fanuc et Mitsubishi. Sélection selon les spécifications de l'appareil ou photo du câble endommagé.
