Systèmes PLC

Systèmes API – automates programmables pour l'automatisation des machines et des lignes de production

Les systèmes API (Automates Programmables Industriels) sont des contrôleurs programmables formant le cœur de l'automatisme industriel moderne. Ils mettent en œuvre la logique de commande, le séquencement, la régulation PID, la communication avec les appareils de terrain et la visualisation. Ils comprennent des API compacts nano et micro, des systèmes modulaires de moyenne et grande envergure, des unités CPU avec cartes E/S, des modules spéciaux (compteurs, régulateurs, communication) et des logiciels d'ingénierie. Fabricants : Siemens, Mitsubishi Electric, Allen-Bradley (Rockwell), Omron, Beckhoff, Schneider Electric, Delta Electronics, Keyence.

Types de systèmes API

• API Nano et Micro – unités compactes 8–40 E/S ; alimentation 24 V DC intégrée ; programmation IL/LD/FBD ; machines simples, doseurs, portails ; Siemens LOGO!, Mitsubishi FX5U-32M, Omron CP1E, Schneider M241

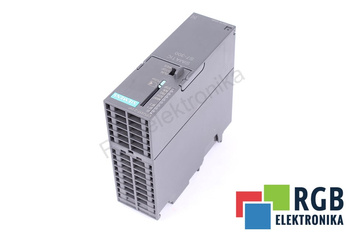

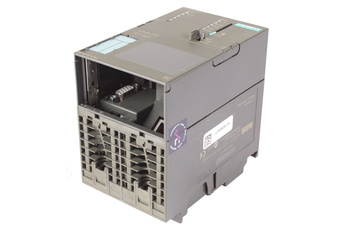

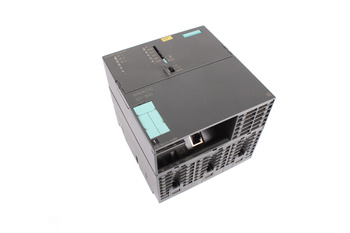

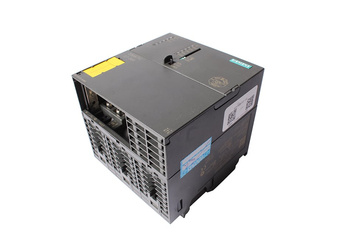

• Automates modulaires de moyenne envergure – unité CPU + rack + modules E/S ; 64–512 E/S ; 2–8 interfaces réseau ; Profibus/Profinet/EtherCAT ; lignes de production, CNC, convoyeurs ; Siemens S7-300/S7-1500, Mitsubishi Q/iQ-R, Allen-Bradley ControlLogix

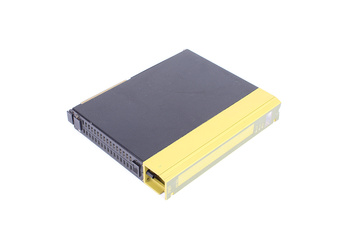

• API de sécurité (Safety PLC) – SIL2/SIL3 selon IEC 61508 ; E/S à double canal ; certifiés TÜV ; pour arrêt d'urgence, barrières immatérielles, zones de sécurité ; Siemens S7-1500F, Allen-Bradley GuardLogix, Pilz PSS4000
• Logiciels d'ingénierie – Siemens TIA Portal (S7-1500/S7-300) ; Mitsubishi GX Works3 ; Allen-Bradley Studio 5000 ; Omron Sysmac Studio ; langages IEC 61131-3 : LD, FBD, SFC, ST, IL
• Modules E/S analogiques et numériques – 4–32 voies ; EA 0–10 V / 4–20 mA / Pt100/Pt1000 ; DE/DS 24 V DC / 230 V AC isolés ; compteurs rapides 100 kHz–1 MHz ; Siemens SM/ET, Mitsubishi QX/QY, Beckhoff EL
• Modules de communication – Profibus-DP Maître/Esclave, Profinet, EtherNet/IP, Modbus TCP/RTU, CANopen, DeviceNet ; connexion variateurs, panneaux HMI, capteurs IO-Link ; Siemens CM/CP, Mitsubishi QJ71, HMS Anybus

Paramètres de sélection

• Nombre et types d'E/S – DE, DS, EA, SA ; tensions 24 V DC / 230 V AC ; signaux analogiques 0–10 V / 4–20 mA / thermocouple / RTD
• Temps de cycle et performances – temps de scrutation 0,1–10 ms ; instructions/s ; commande de mouvement nécessite <1 ms
• Protocoles de communication – Profinet / EtherNet/IP / EtherCAT / Modbus TCP ; compatibilité avec les appareils réseau existants
• Évolutivité – possibilité d'ajouter des modules E/S, cartes de communication, modules Motion ; redondance CPU
• Environnement – IP20 (armoire) / IP65 (boîtier IP65 en machine) ; température 0°C–+60°C ; classe vibratoire
• Certifications de sécurité – SIL2/SIL3 pour applications de sécurité ; CE / UL / cULus / ATEX pour zones Ex

Offre RGB Elektronika

RGB Elektronika fournit des systèmes API Siemens S7-1200/S7-1500/S7-300, Mitsubishi FX5/iQ-R, Omron NX/NJ et Beckhoff CX/BK — unités CPU, modules E/S, cartes de communication et modules de sécurité. Nous proposons des modules neufs et reconditionnés et aidons à configurer l'API adapté à votre application, vos protocoles réseau et vos normes de sécurité.
