Moteurs de broche

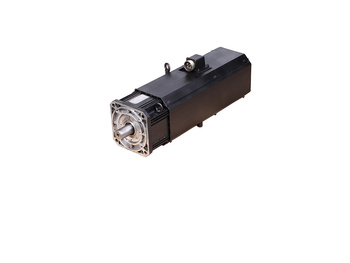

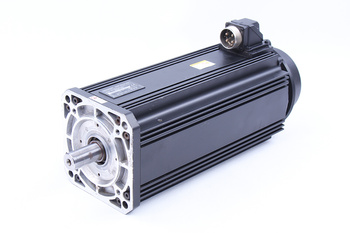

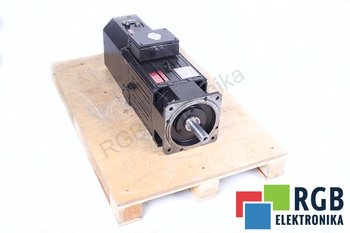

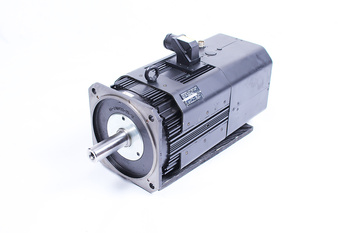

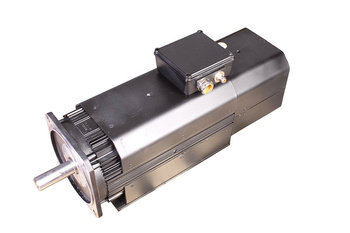

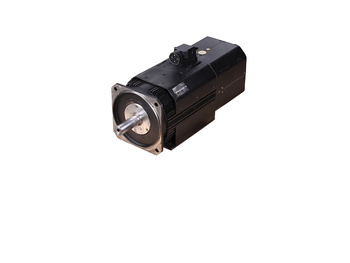

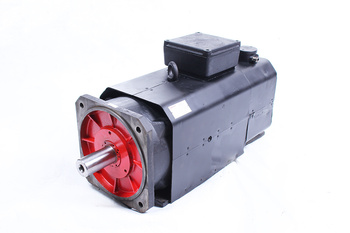

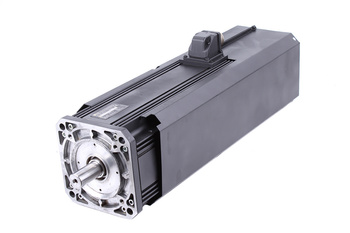

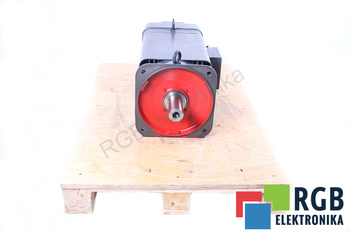

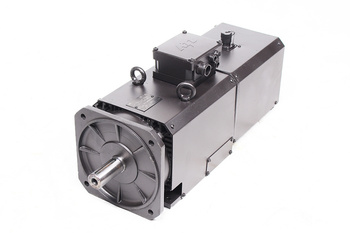

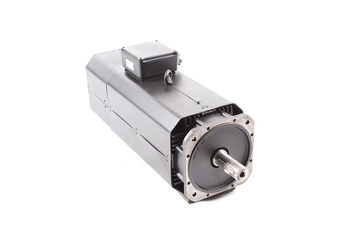

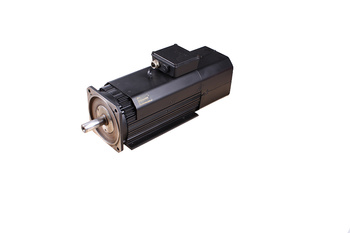

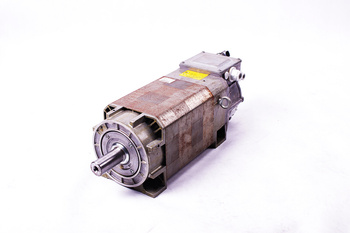

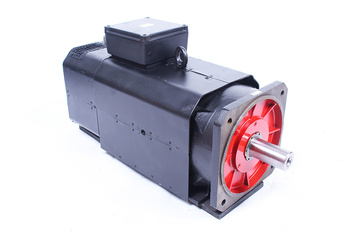

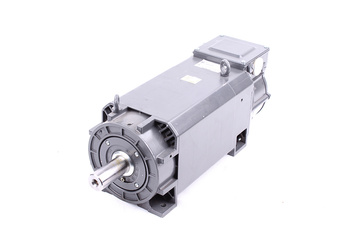

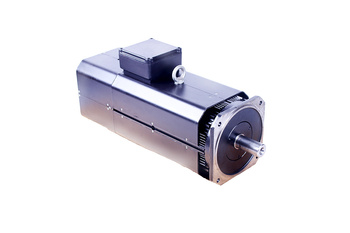

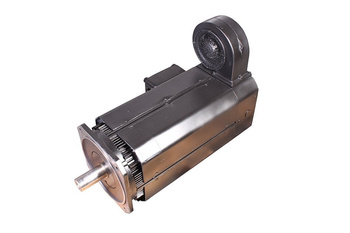

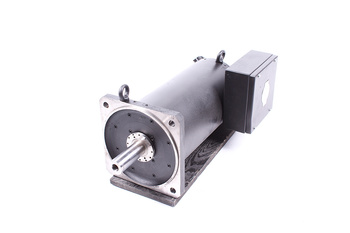

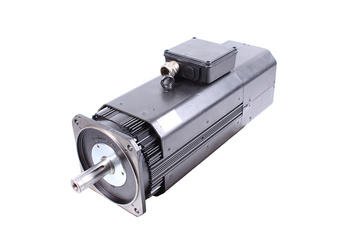

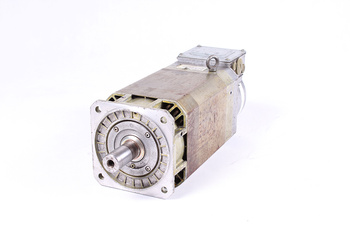

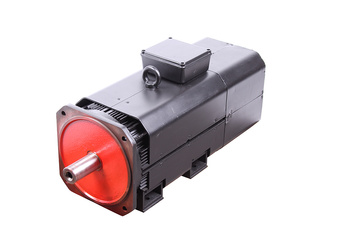

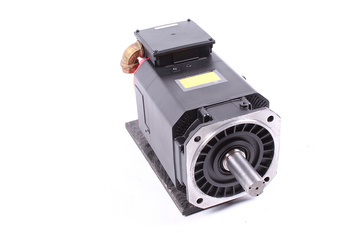

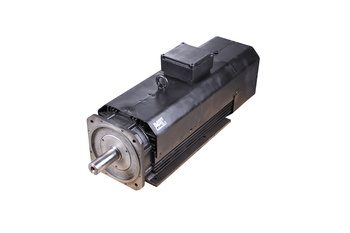

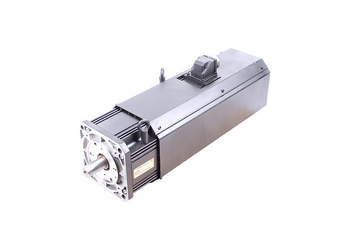

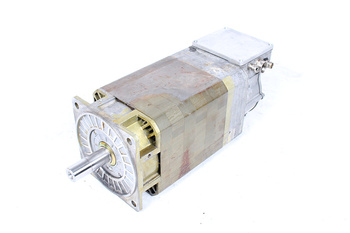

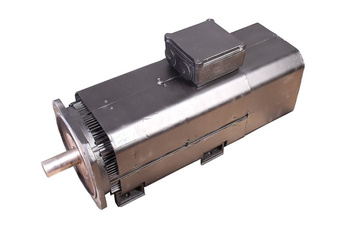

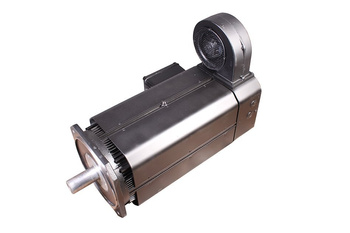

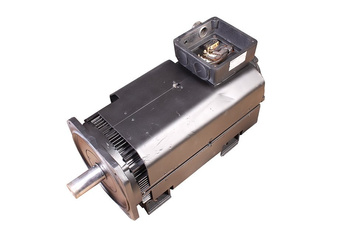

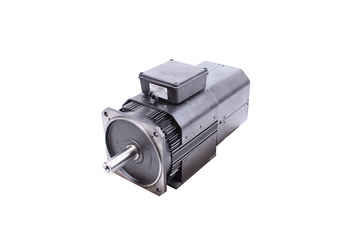

Moteurs de broche – précision et puissance en usinage

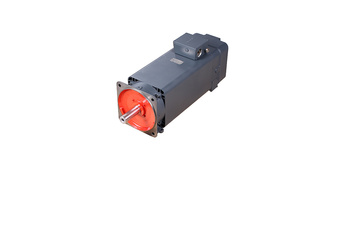

Les moteurs de broche sont des entraînements électriques haute vitesse intégrés directement dans la broche de la machine-outil, éliminant les transmissions intermédiaires et minimisant les pertes d'énergie. Grâce à leur conception compacte et à leurs vitesses de rotation allant jusqu'à 60 000 tr/min, ils permettent l'usinage précis de matériaux durs, fragiles et composites. Chez RGB Elektronika, vous trouverez des moteurs de broche pour CNC, travail du bois, usinage de circuits imprimés et applications médicales de fabricants renommés comme Siemens, HSD, Perske et Colombo. La large gamme comprend des versions refroidies par air et par liquide avec interfaces outils ER, HSK et BT.

Types de moteurs de broche

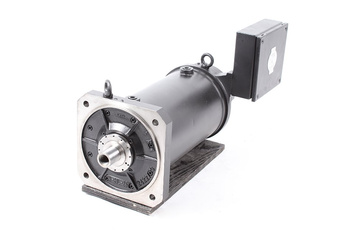

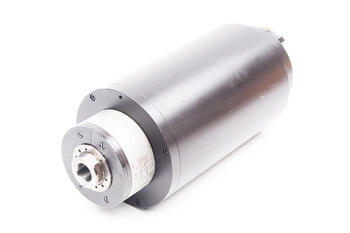

• Moteurs de broche HSC (High Speed Cutting) – broches pour usinage grande vitesse, 18 000–60 000 tr/min, roulements céramiques, dédiés à l'aluminium, aux alliages légers et au graphite

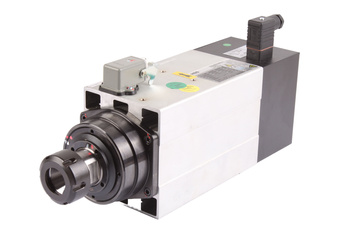

• Moteurs de broche pour travail du bois – vitesses 18 000–24 000 tr/min, puissance 1,5–15 kW, pince ER20/ER32, utilisés dans les routeurs CNC, lignes de plaqueuse de chants et centres d'usinage meubles
• Moteurs de broche à roulements céramiques – ultra-haute vitesse jusqu'à 60 000 tr/min, billes céramiques Si₃N₄, friction et chaleur minimales, pour microfraisage et gravure de précision
• Broches pour gravure et perçage de circuits imprimés – vitesses 30 000–60 000 tr/min, très petits diamètres d'outils 0,1–3,175 mm, haute répétabilité de positionnement, faible masse de broche
• Moteurs de broche à refroidissement liquide – refroidissement par eau via canaux dans le corps, température de fonctionnement constante, sans bruit de ventilateur, fonctionnement continu à pleine puissance

Paramètres techniques des moteurs de broche

• Vitesse de rotation – plages de 6 000 tr/min (broches à usage intensif) à 60 000 tr/min (broches de précision), vitesses nominale et maximale indiquées séparément
• Puissance nominale – de 0,3 kW (broches miniatures pour circuits imprimés) à 18 kW (broches industrielles bois et métal), service S1 (continu) et S6 (intermittent 40%) selon IEC 60034-1
• Interface outil – ER11, ER16, ER20, ER25, ER32 (pinces élastiques), HSK-A63/E50 (cone creux), BT30/BT40 (cône machine 7:24), ISO 30 et ISO 40
• Refroidissement – refroidissement par air (ventilateur intégré ou externe), refroidissement liquide (circuit eau 1–4 l/min, température 15–25°C), hybride avec canaux huile-air
• Capteurs et diagnostic – capteurs de température NTC/PTC dans bobinages et roulements, codeurs incrémentaux ou absolus pour orientation broche, capteurs de vibrations pour maintenance prédictive

Applications des moteurs de broche

• Machines-outils CNC (fraisage, perçage, gravure) – centres d'usinage 3 et 5 axes, fraiseuses aluminium et alliages, routeurs CNC pour MDF, graveuses laser assistées broche
• Industrie du meuble et du bois – centres d'usinage de panneaux, lignes de production de meubles en série, perçage multi-broches, plaqueuse de chants avec fraisage de finition
• Usinage de pierre, verre et composites – fraisage de marbre et granit avec refroidissement eau, perçage de verre trempé, usinage CFRP/GFRP avec aspiration des poussières
• Secteur médical et dentaire – fraiseuses pour céramique dentaire (zircone, e.max), perceuses chirurgicales orthopédiques, équipements de microfraisage d'implants
• Prototypage et centres 5 axes – centres DMG, Mazak et Hermle avec broches HSK-A63 jusqu'à 24 000 tr/min, changement rapide d'outils ATC, usinage titane et Inconel

Commande et alimentation des moteurs de broche

• Variateurs de broche dédiés – variateurs VFD avec fonction d'orientation broche (axe C), vitesses de rampe programmables, compensation de glissement, contrôle vectoriel sans capteur et avec codeur
• Signaux de commande et communication – analogique 0–10 V DC pour la référence de vitesse, RS485/Modbus RTU pour la paramétration, CANopen et EtherCAT en machines multi-axes
• Refroidissement liquide – exigences d'installation – groupe froid ou CDA (eau glacée), débit 3–6 l/min, température eau 18–22°C, filtre particulaire 50 µm avant l'entrée
• Porte-outils et mandrins à pinces ER – jeux complets de pinces ER11–ER32 avec écrous DIN 6499, clés à crochet, nettoyeurs de cône, lubrification air sec MQL

Pourquoi commander des moteurs de broche chez RGB Elektronika ?

• Produits originaux Siemens, HSD, Perske, Colombo – certificats CE, garantie fabricant, documentation technique
• Sélection de la broche pour l'application – aide au choix de la puissance, vitesse, interface outil et méthode de refroidissement pour le matériau et le procédé
• Service et garantie – service agréé, remplacement des roulements de broche, régénération des bobinages, diagnostic vibratoire et bilan thermique
• Livraison rapide – modèles HSD et Perske courants en stock en 48–72 heures, broches spéciales et Siemens avec délais courts
• Support technique – adaptation variateur à la broche, schémas électriques, instructions de mise en service, aide à la configuration des paramètres VFD
