Modules de freinage

( nombre de produits: 203 )

Modules de freinage – résistances et systèmes de dissipation d'énergie pour variateurs et servocommandes

Les modules de freinage (hacheur de freinage + résistance de freinage) sont des ensembles électro-thermiques conçus pour dissiper l'énergie cinétique qui apparaît dans le bus DC d'un variateur ou d'une servocommande lors du freinage moteur ou d'un arrêt dynamique rapide. Sans module de freinage, la tension du bus DC monte à des niveaux dangereux et provoque un défaut OVP (protection surtension). Les modules de freinage sont particulièrement utilisés dans les entraînements à forte inertie de charge (volants, centrifugeuses, treuils) et dans les applications nécessitant un arrêt rapide.

Construction et principe de fonctionnement

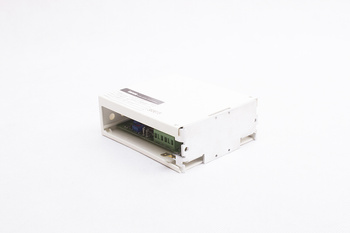

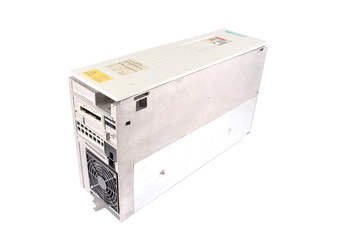

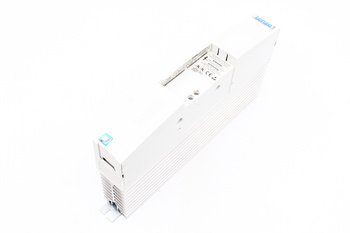

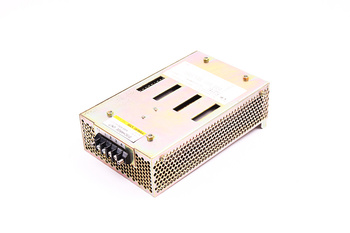

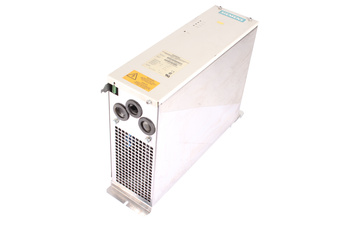

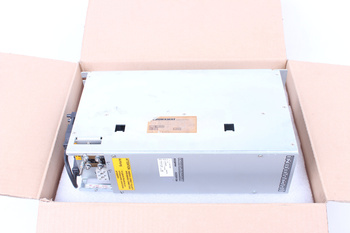

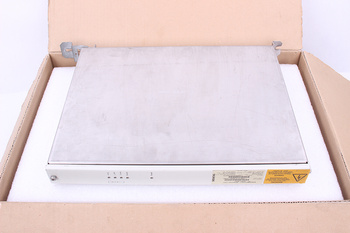

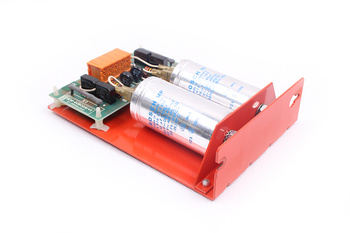

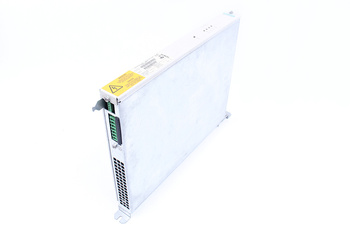

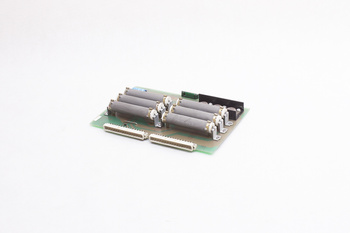

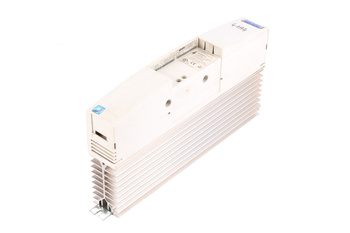

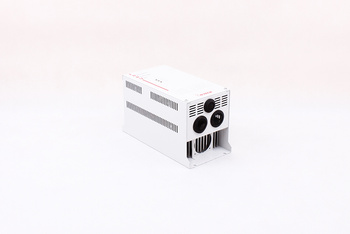

  • Hacheur de freinage – transistor IGBT commandé par comparateur de tension ; quand la tension bus DC dépasse le seuil (env. 700–800 V pour 400 V CA), le hacheur connecte la résistance

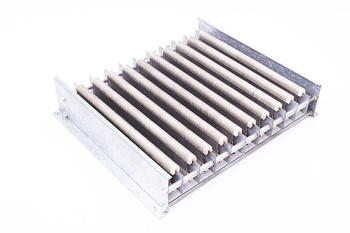

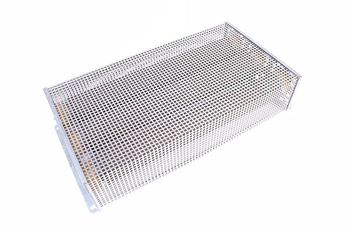

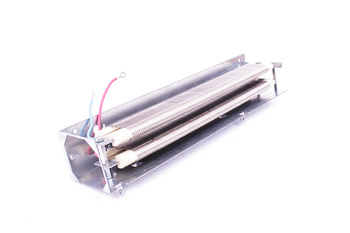

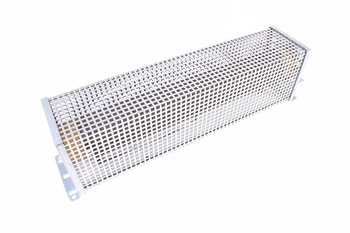

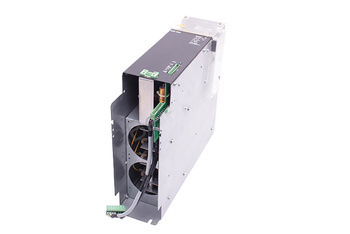

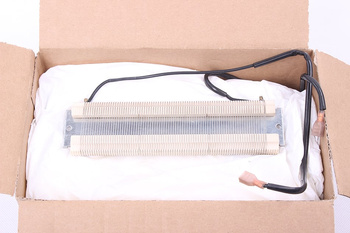

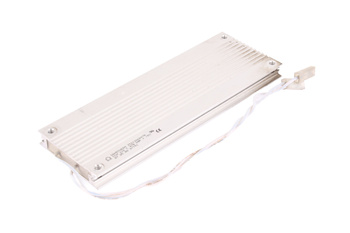

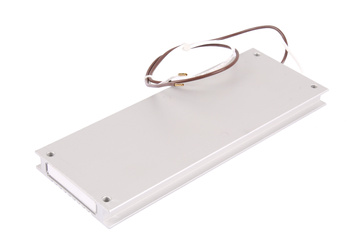

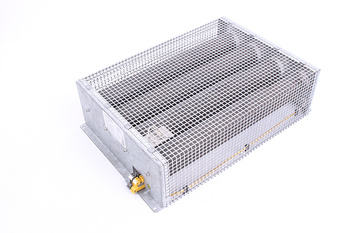

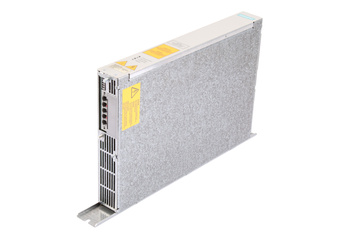

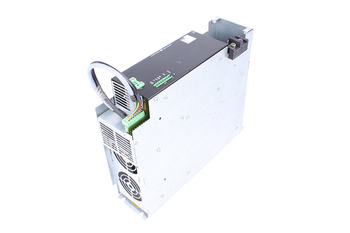

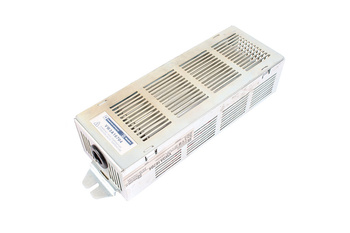

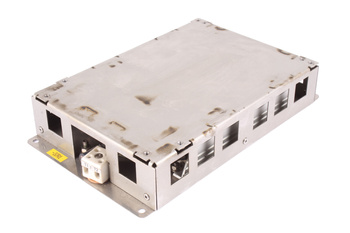

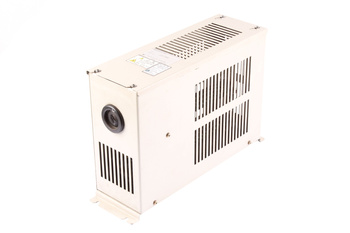

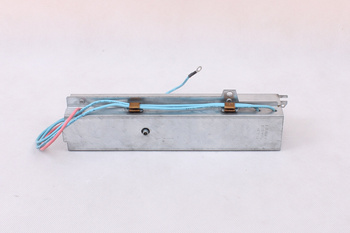

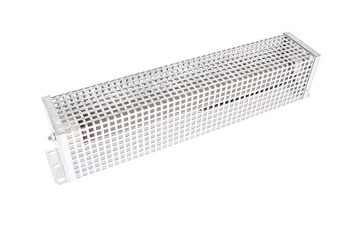

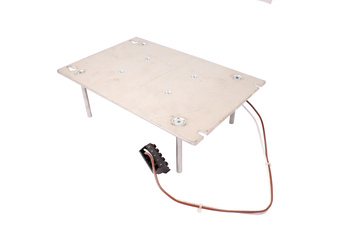

  • Résistance de freinage – éléments résistifs en fil résistant ou grille inoxydable ; valeurs de quelques à plusieurs centaines d'ohms ; puissance continue 100 W à plus de 100 kW

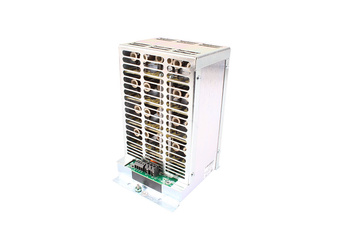

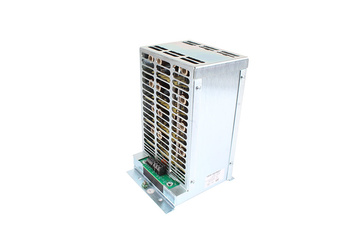

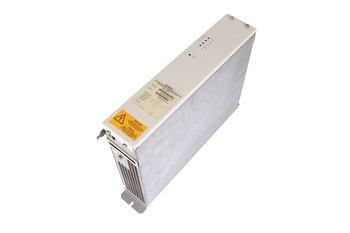

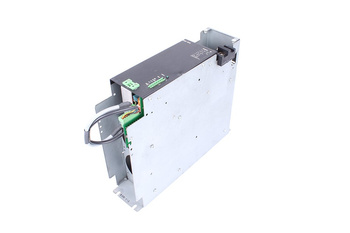

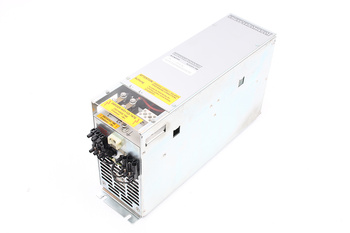

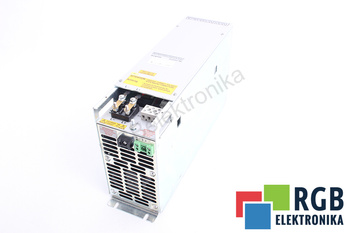

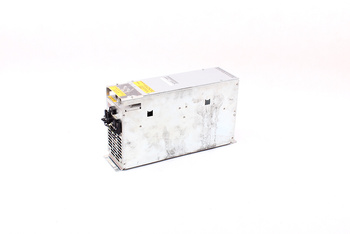

  • Modules intégrés – hacheur et résistance dans un seul boîtier ; prêt à connecter ; option thermostat et indicateur de surcharge

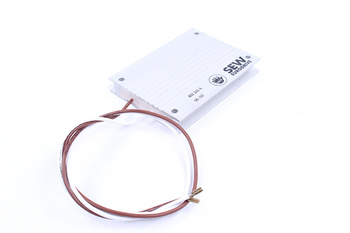

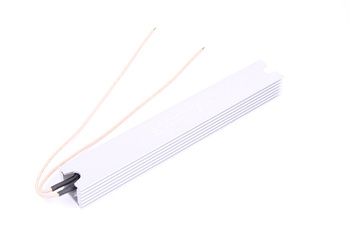

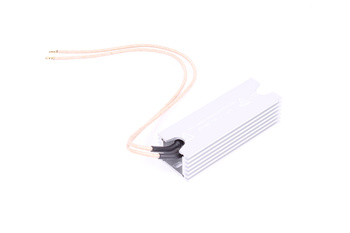

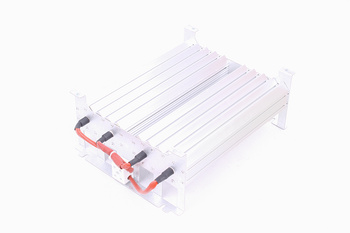

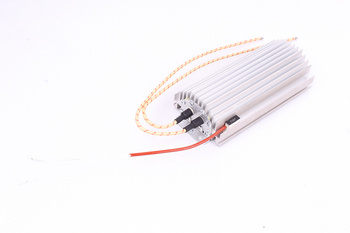

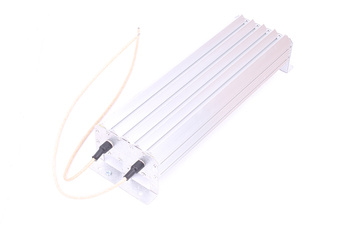

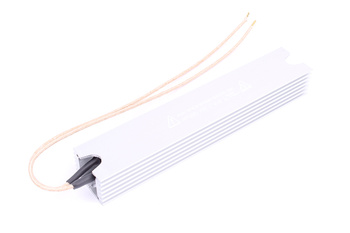

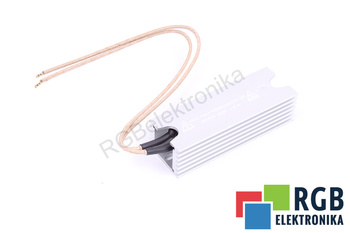

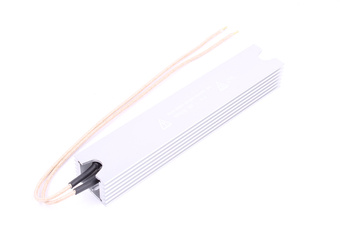

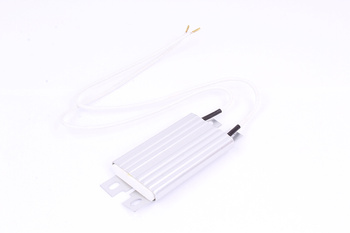

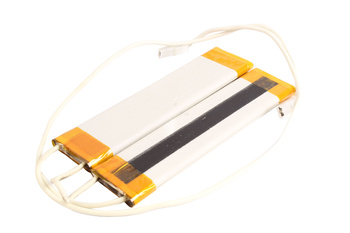

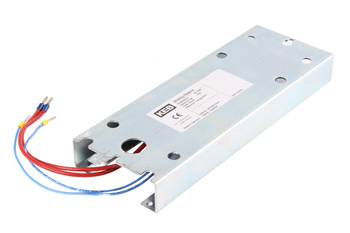

  • Résistances de freinage externes – pour hacheur intégré au variateur ; montage armoire ou extérieur IP54/IP65

Sélection du module de freinage

  • Puissance résistance ≥ puissance nominale variateur × taux de service freinage
  • Résistance minimale – spécifiée par le fabricant ; trop faible détruit le hacheur
  • Résistance optimale – équilibre entre taux de chute de tension et courant hacheur
  • Température ambiante et mode de montage – déterminent dissipation thermique et facteur de déclassement

Offre RGB Elektronika

RGB Elektronika propose des modules de freinage et résistances compatibles avec Siemens (SINAMICS), ABB (ACS), Mitsubishi (FR, MR), Yaskawa (Sigma, A1000), Danfoss (FC302), Schneider Electric (Altivar) et autres. Modules originaux et alternatives haute qualité disponibles. Aide à la sélection des paramètres selon les données d'application.
