Résonateurs

Résonateurs – éléments de référence de fréquence pour la microélectronique et l'automatisation

Les résonateurs sont des composants électroniques qui génèrent ou stabilisent le signal d'horloge dans les circuits numériques et analogiques. Sans référence de fréquence précise, aucun microcontrôleur, FPGA, CI de communication ni commande CNC ne peut maintenir le timing correct des opérations. Les résonateurs à quartz et céramiques industriels offrent une précision de ±10 à ±100 ppm, tandis que les oscillateurs TCXO et OCXO garantissent une stabilité inférieure à ±1 ppm sur une large plage de températures.

Types de résonateurs

• Résonateurs à quartz (cristaux) – élément passif AT-cut ou SC-cut ; fréquences 32,768 kHz – 100 MHz ; circuit résonant série (SMD 2 broches) ou parallèle ; tolérance ±20 ppm @ 25 °C
• Résonateurs céramiques (CERALOCK) – précision moindre (±0,5%) vs. quartz, coût réduit ; condensateur de charge intégré ; Arduino, USB, UART

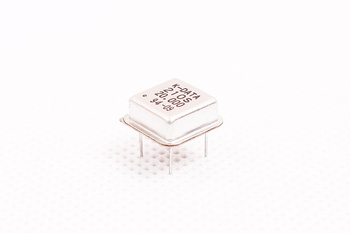

• Oscillateurs à quartz (XO/TCXO/VCXO/OCXO) – module actif sortie carré ou sinus ; XO (±50 ppm), TCXO (±2 ppm avec compensation temp.), OCXO (±0,01 ppm avec four) ; boîtier DIP 4 broches ou SMD
• Résonateurs MEMS – silicium monolithique ; résistance vibrations > 70 000 g ; automotive et aérospatial ; dimensions < 1 mm²
• Générateurs d'horloge – CI générant plusieurs signaux d'horloge synchrones ; PLL ; sorties LVDS, HCSL, LVCMOS

Paramètres de sélection clés

• Fréquence nominale : 32,768 kHz (RTC), 8/12/16/20/25/50/100 MHz
• Tolérance de fréquence : ±5 ppm (TCXO) à ±100 ppm (céramique)
• Stabilité en température : –40…+85 °C (industrie) ou –55…+125 °C (militaire)
• Capacité de charge : 8–20 pF (quartz) – doit correspondre au design PCB
• Bruit de phase : important pour applications RF et SDR

Offre RGB Elektronika

RGB Elektronika propose des résonateurs et oscillateurs à quartz Epson, TXC, NDK, Abracon, Murata (CERALOCK), CTS, Vectron et autres. Boîtiers SMD (2016, 3225, 5032 mm) et DIP/HC-49. TCXO et OCXO en version industrielle (–40…+85 °C). Identification de remplacement pour types discontinués et aide à la conception du circuit de démarrage.
