Potentiomètres

Potentiomètres – réglage précis de la résistance dans les applications industrielles et électroniques

Les potentiomètres sont des résistances réglables à trois bornes permettant une variation continue de la résistance ou de la division de tension. Ils constituent l'élément de réglage de base dans les circuits électroniques : des simples régulateurs de volume et de luminosité aux systèmes industriels précis de contrôle de position, de vitesse et de couple. RGB Elektronika propose des potentiomètres rotatifs et coulissants, des types précis multi-tours (multi-révolutions), des trimmers de montage et des potentiomètres numériques commandés par signaux numériques, des fabricants Bourns, Alps Alpine, Vishay, TT Electronics, Panasonic et Copal Electronics.

Types de potentiomètres

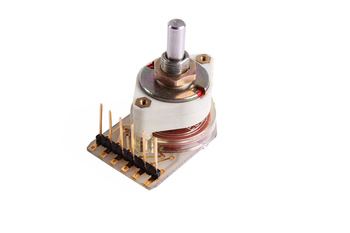

• Potentiomètres rotatifs mono-tour – angle de rotation 270°–300° ; piste résistive carbone ou cermet ; jusqu'à 2 W ; boîtiers plastique et métal ; équipements audio, panneaux de commande, régulateurs industriels ; Bourns 3310, Alps RK09, Vishay P16

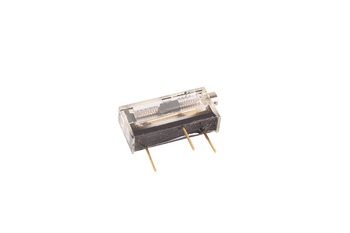

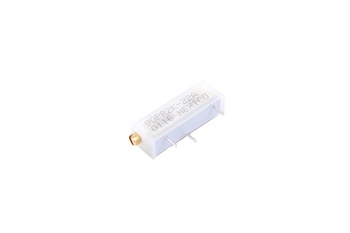

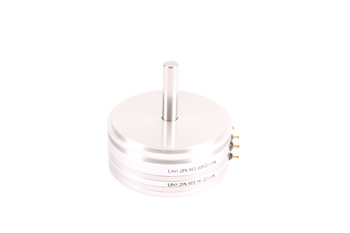

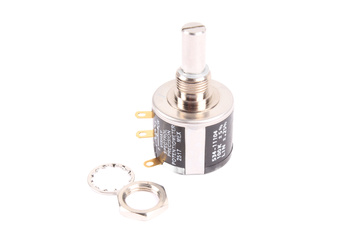

• Potentiomètres multi-tours de précision – 3, 5, 10 ou 25 tours = haute résolution ; linéarité jusqu'à ±0,25% ; éléments résistifs bobinés (wirewound) ou cermet ; calibration, réglage de point de fonctionnement, diviseurs de tension précis ; Bourns 3590, Vishay Spectrol 534, Bourns 3540

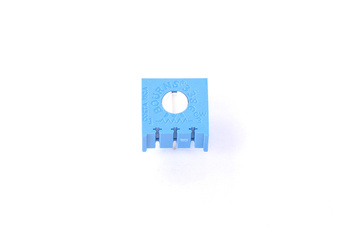

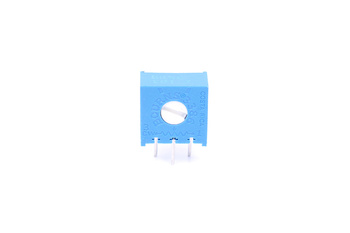

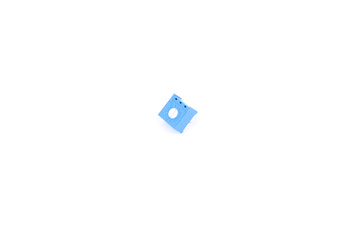

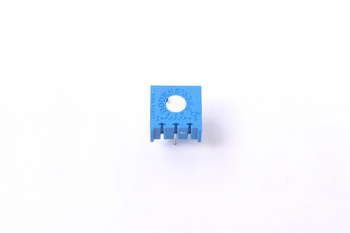

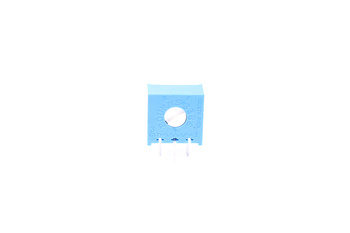

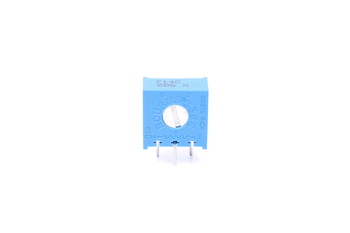

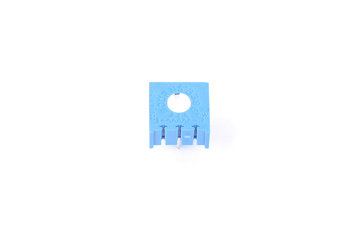

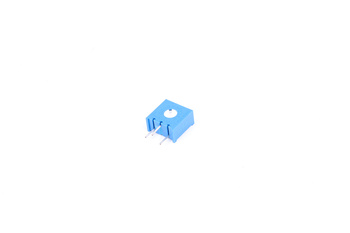

• Trimmers (potentiomètres d'ajustement) – réglage d'usine ou de service ; montage CMS ou traversant ; mono- et multi-tour ; dimensions compactes (3×3 mm à 9×9 mm) ; Bourns 3306, Vishay T73, Murata PVG3A
• Potentiomètres coulissants – déplacement linéaire au lieu de rotatif ; tables de mixage, consoles de commande, variateurs de lumière ; doubles sections pour commande stéréo ; Alps RS45 ; course jusqu'à 60 mm ou 100 mm
• Potentiomètres numériques (DPOT) – résistance commandée par signal SPI/I2C ; remplacent les potentiomètres mécaniques dans les boucles de régulation automatique ; versions EEPROM conservant le réglage après coupure d'alimentation ; Microchip MCP41010, Analog Devices AD5206, Maxim MAX5406

Paramètres de sélection des potentiomètres

• Résistance totale (Ω/kΩ/MΩ) – valeurs courantes : 100 Ω, 1 kΩ, 10 kΩ, 100 kΩ, 1 MΩ ; pour ponts Wheatstone et entrées CAN < 10 kΩ
• Caractéristique (taper) – linéaire (B) ou logarithmique (A) pour le volume ; antilogarithmique (C) pour applications spéciales
• Puissance nominale – 0,1 W à 5 W ; types bobinés jusqu'à 10 W
• Tolérance de résistance – ±10% (standard), ±5% (industriel), ±1% (précision)
• Linéarité (types précision) – ±0,25%, ±0,5%, ±1%
• Durée de vie mécanique – de 5 000 cycles (trimmers) à 1 000 000 cycles (industriel)
• Montage et interface – PCB (CMS, THT), panneau, axe 6 mm ou 6,35 mm, interface SPI/I2C (numériques)

Applications des potentiomètres

• Contrôle de vitesse et de couple des entraînements – signal analogique 0–10 V ou 4–20 mA du potentiomètre vers l'entrée de référence du variateur ou servoamplificateur
• Calibration et réglage du point de fonctionnement – trimmers pour régler l'offset, le gain, le seuil d'hystérésis dans les circuits de mesure et régulation
• Panneaux opérateurs et consoles de commande – régulateurs à bouton pour consignes de température, pression, temps ; potentiomètres avec interrupteur pour commande de machines
• Électronique audio et musicale – potentiomètres de volume et tonalité ; potentiomètres logarithmiques et faders dans les tables de mixage
• Circuits analogiques-numériques auto-étalonnables – potentiomètres numériques DPOT pour régulation automatique sans pièces mécaniques mobiles

Offre RGB Elektronika

RGB Elektronika propose un large choix de potentiomètres : des types standard à trois bornes aux modèles multi-tours de précision (Bourns 3590, Vishay Spectrol) en passant par les CI potentiomètres numériques. Disponibles en versions industrielles longue durée, résistantes à l'environnement (IP54/IP65), à montage sur panneau avec bouton ou en montage CMS. Nous conseillons dans le choix de la piste résistive (carbone, cermet, bobiné) selon les exigences de précision et de durée de vie de l'application.
