Roulements à billes

Roulements à billes – radiaux et axiaux pour entraînements et moteurs industriels

Les roulements à billes sont des éléments roulants qui transmettent des charges radiales et axiales par l'intermédiaire de billes en acier roulant entre une bague intérieure et une bague extérieure. Ils constituent le type de roulement le plus utilisé dans les servomoteurs électriques, les onduleurs, les ventilateurs, les pompes, les machines-outils et les robots. Dans la gamme RGB Elektronika, vous trouverez des roulements de SKF, FAG (Schaeffler), NSK, NTN, KOYO, INA, Timken et ZKL.

Types de roulements à billes

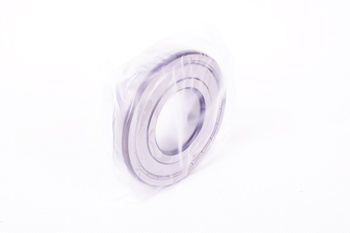

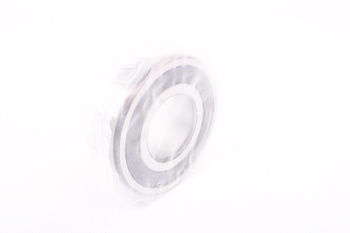

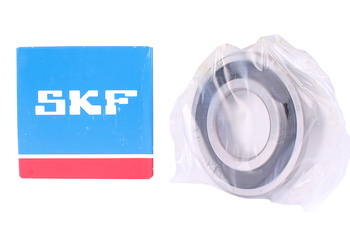

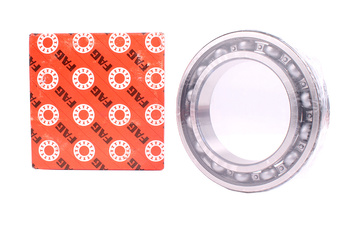

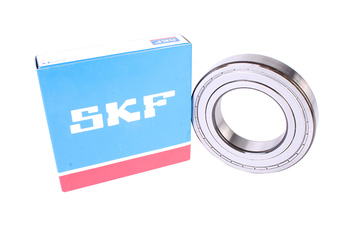

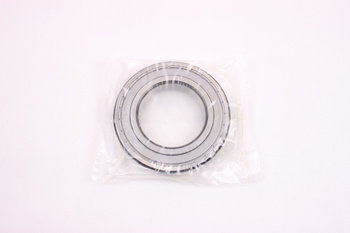

• Roulements à billes à gorge profonde monorangée (série 6xxx) – radiaux ; angle de contact 0° ; capacité de charge dynamique selon la taille ; variantes : N (ouvert), Z (flasque unilatéral), ZZ (flasques bilatéraux), RS/2RS (joints en caoutchouc) ; les plus utilisés pour les moteurs électriques, les pompes et les ventilateurs

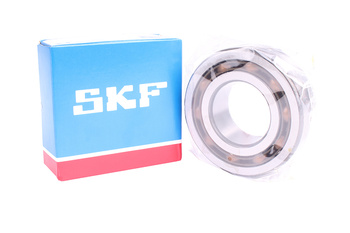

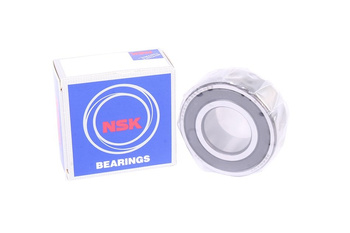

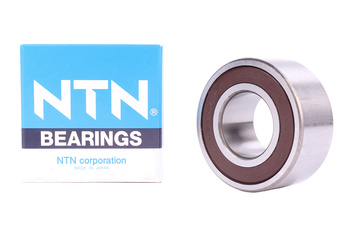

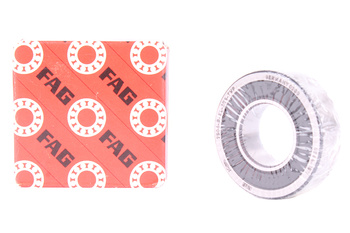

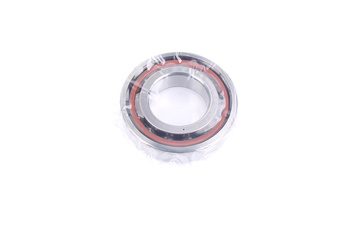

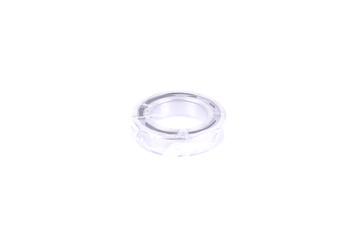

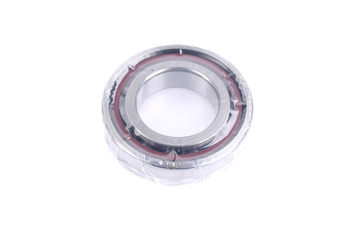

• Roulements à contact oblique monorangée (séries 72xx, 73xx) – angle de contact 15°, 25° ou 40° ; capacité simultanée de charges radiales et axiales ; montage par paires X ou O (dos-à-dos, face-à-face) ; pour broches de machines-outils, vis à billes et axes CNC
• Roulements à billes à gorge profonde birangée (série 42xx) – deux rangées de billes ; capacité radiale supérieure à la série 6xxx ; pour arbres de boîtes de vitesses et systèmes d'entraînement soumis à des chocs radiaux
• Roulements miniatures (séries 69xx, 618xx) – alésage à partir de 1 mm ; pour micro-moteurs, codeurs, mini-ventilateurs et dispositifs de précision ; classes de précision P4/P5 pour applications silencieuses
• Roulements en acier inoxydable et céramique – bagues en acier 440C ou céramique ; billes Si₃N₄ ou ZrO₂ ; pour milieux agressifs (acides, bases), industrie alimentaire (FDA) et applications non magnétiques
• Roulements larges à gorge profonde (séries 62xx, 63xx) – largeur de bague accrue ; capacité de charge plus élevée pour les mêmes dimensions ; série 63xx pour applications industrielles lourdes à fortes charges radiales

Paramètres de sélection

• Désignation et dimensions (d × D × B) – alésage × extérieur × largeur ; norme ISO 15/DIN 625 ; vérifier avec la documentation du moteur ou de l'entraînement avant la commande
• Charge dynamique C et statique C₀ – déterminent la durée de vie L10 (en millions de tours) et la charge statique admissible ; pour les entraînements industriels, durée de vie recommandée L10h ≥ 20 000 h
• Classe de précision – P0 (standard, usage général) ; P6/P5 pour entraînements de précision et broches ; P4/P2 pour rectifieuses à grande vitesse et axes ultra-précis ; classe plus élevée = fonctionnement plus silencieux
• Jeu interne – CN (normal), C3 (augmenté) pour températures élevées ou ajustements avec serrage ; C4 pour très hautes températures ; C2 (réduit) pour fonctionnement silencieux et faibles vibrations
• Graisse d'usine – graisse lithium de −25 °C à +120 °C (standard) ; graisse synthétique jusqu'à +200 °C pour ventilateurs de fours ; graisses NSF H1 pour l'industrie alimentaire ; sans graisse (ouvert) si l'utilisateur applique sa propre graisse
• Étanchéité – ouvert (N) pour conditions propres avec lubrification externe ; flasques Z/ZZ (partiellement étanches à la poussière) ; RS/2RS caoutchouc NBR ou FKM ; étanche ≤ 3 000 tr/min ; flasques jusqu'à 20 000 tr/min

Offre RGB Elektronika

RGB Elektronika propose des roulements à billes pour entraînements électriques industriels : séries SKF 6000–6310, FAG 6200–6310 et NU pour servomoteurs, NSK et NTN pour pompes et ventilateurs, ZKL pour machines-outils. Disponibles en versions ouvertes, ZZ et 2RS étanchéifiées, classes de précision P5/P4. Nous desservons les centres de réparation d'entraînements et les fabricants de machines avec livraison express.
