Capteurs optiques – détection et mesure sans contact dans les applications industrielles

Les capteurs optiques constituent un élément clé des systèmes d'automatisme industriel partout où une détection rapide, fiable et sans contact de la présence, position ou déplacement d'objets est requise. Ils fonctionnent sur le principe d'émission et de détection de rayonnement visible ou infrarouge, ce qui leur permet de détecter les objets indépendamment de leurs propriétés électriques, conductivité ou forme. RGB Elektronika propose des capteurs optiques des principaux fabricants pour les lignes de production, le contrôle qualité, la robotique et les systèmes de tri.

La gamme comprend des modèles avec temps de réponse inférieur à 1 ms, plages de détection de quelques millimètres à plusieurs mètres et classes de protection IP67–IP69K. Interfaces de sortie : transistor PNP/NPN, IO-Link, analogique 4–20 mA, série RS-422. Certains modèles disposent de certifications ATEX et SIL 2 pour les zones à risque d'explosion et les systèmes de sécurité.

Types de capteurs optiques – types et technologies

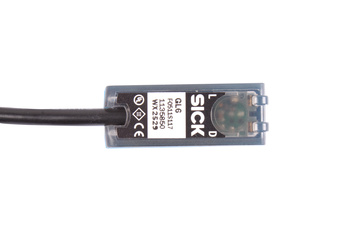

• Barrières optiques (émetteur–récepteur) – plus grande portée de détection (jusqu'à 60 m), haute résistance aux perturbations lumineuses. Émetteur et récepteur montés en vis-à-vis. Fiables dans des conditions difficiles (poussière, vapeur, fumée). Temps de réponse inférieur à 0,5 ms.

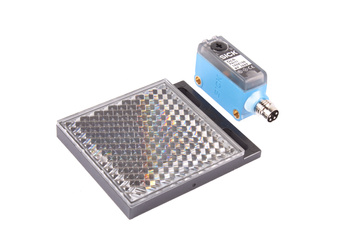

• Capteurs réfléchissants avec réflecteur – émetteur et récepteur dans un seul boîtier, portée jusqu'à 10 m. Nécessitent un réflecteur. Utilisés quand il n'y a pas de place pour deux éléments séparés. Modèles avec filtre polarisant éliminant les fausses détections sur surfaces brillantes.

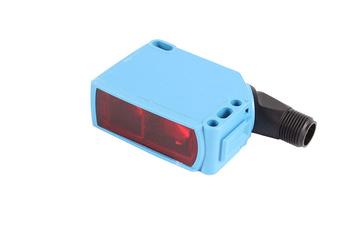

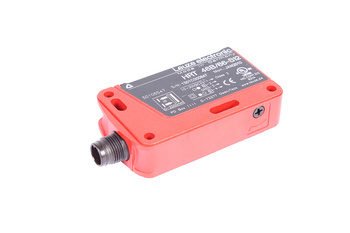

• Capteurs réfléchissants diffus – détection sans éléments supplémentaires, portée 10–2000 mm. Modèles avec suppression d'arrière-plan éliminant l'influence du sol sur la détection. Idéaux pour le comptage, contrôle de présence sur tapis et détection de bords.

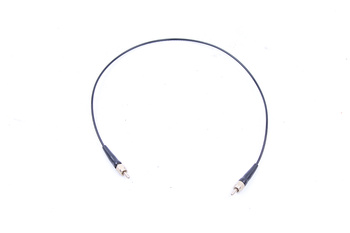

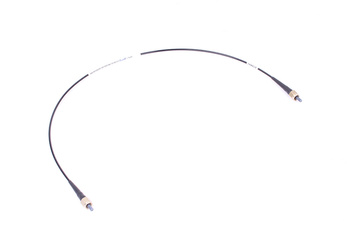

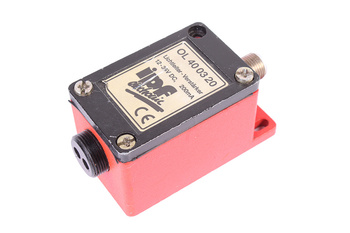

• Capteurs à fibre optique – pour travail à hautes températures, espace restreint ou fluides agressifs. Têtes optiques en acier inoxydable ou téflon. Portée jusqu'à 200 mm en mode diffus ; jusqu'à 4 m avec réflecteur. Utilisés dans les imprimeries, lignes d'emballage et traitement thermique.
• Capteurs de couleur et de contraste – détection de différences de couleur ou de contraste d'étiquettes, codes et impressions. Éclairage RGB ou blanc, résolution spectrale jusqu'à ±2 nm. Applications : contrôle qualité d'impression, détection d'étiquettes incorrectes, tri de produits par couleur.

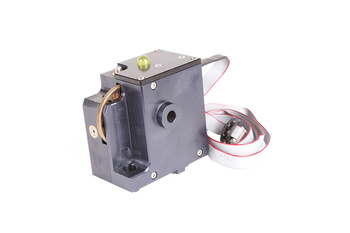

• Capteurs laser – précision de positionnement ±0,1 mm, portée jusqu'à 300 mm. Classe laser 1 (sûre). Utilisés pour la mesure d'épaisseur, détection de bords et vérification de présence de petits éléments sur PCB.

Applications des capteurs optiques dans l'industrie

• Lignes de montage et d'emballage – comptage de produits, détection d'éléments manquants, contrôle de présence de couvercles, bouchons et étiquettes.
• Contrôle qualité et inspection – capteurs de couleur pour la vérification d'impression, lasers pour le contrôle des dimensions et profilage des bords.
• Robotique et pick-and-place – détermination de présence et position des pièces pour la saisie par le bras robotique. Temps de réaction rapides (<1 ms) assurent la synchronisation avec le mouvement.

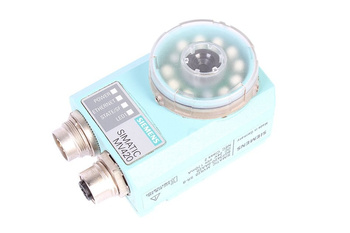

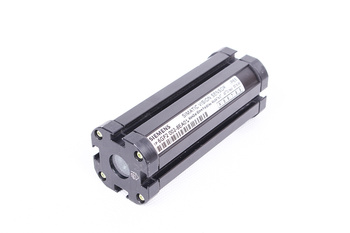

• Transport et logistique – détection de présence des palettes sur les convoyeurs, contrôle du remplissage des conteneurs, vérification des codes-barres combinée aux lecteurs.

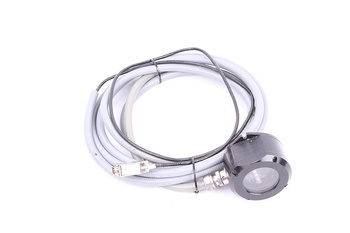

• Usinage de matériaux – capteurs laser pour la commande de découpe, soudage et soudure par résistance. Détection des bords de tôles et feuilles.

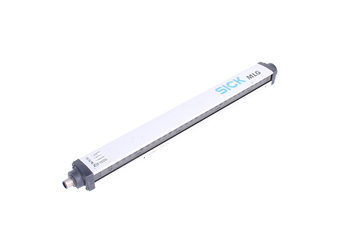

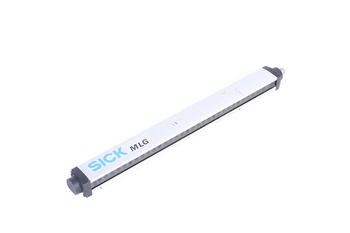

• Contrôle d'accès et sécurité – barrières optiques multirayons (rideaux de lumière) comme rideaux de sécurité cat. 4 pour la protection des zones dangereuses.

Critères de sélection d'un capteur optique

Le choix d'un capteur optique dépend des spécificités de l'application. Les paramètres suivants sont déterminants pour la configuration du système de détection :

• Portée de détection – doit tenir compte des tolérances de montage et du déplacement éventuel de l'objet détecté
• Type de détection – barrière (plus grande portée, meilleure résistance aux perturbations) vs réfléchissant (montage plus simple) vs diffus (pas d'éléments supplémentaires)
• Environnement de travail – classe IP, résistance aux huiles, projections de soudure, fort éclairage ambiant (protection anti-soleil)
• Temps de réponse – détermine la vitesse maximale de la ligne de production pour laquelle la détection est certaine
• Interface de sortie – PNP/NPN pour automates standards ; IO-Link pour diagnostic et configuration à distance ; analogique pour mesure continue de distance
