Circuits hybrides

Circuits hybrides – hybrides couche épaisse et couche mince pour la miniaturisation électronique

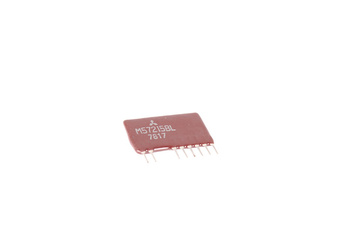

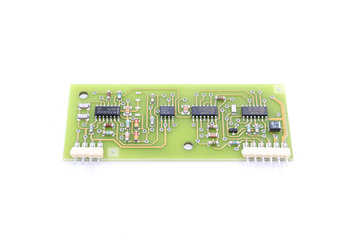

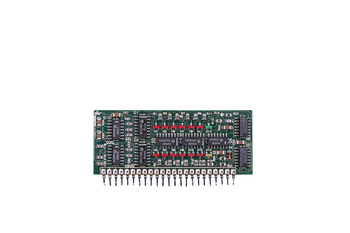

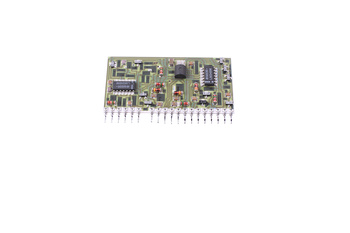

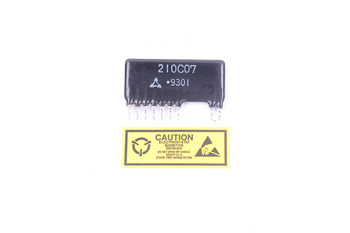

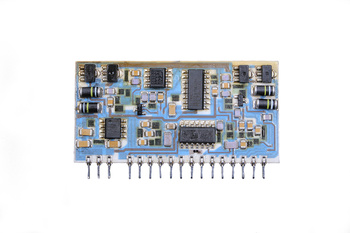

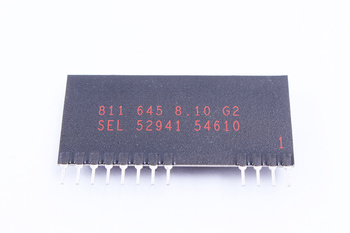

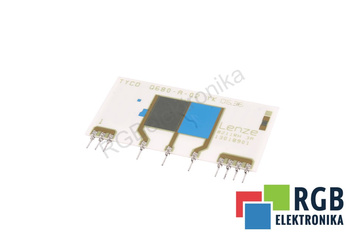

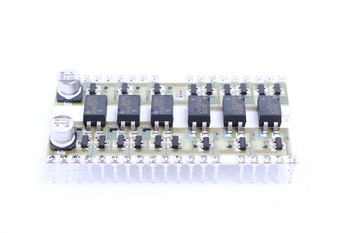

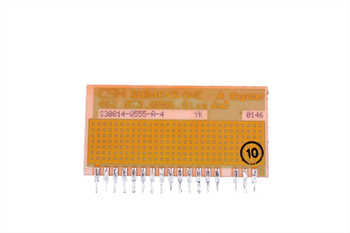

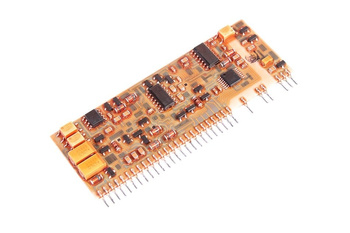

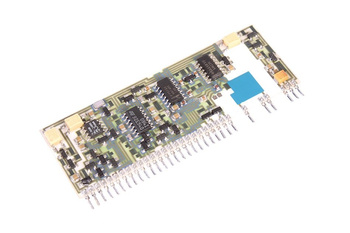

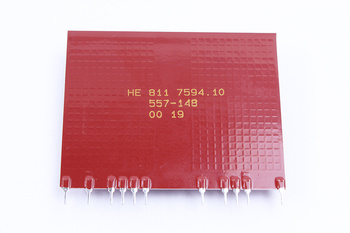

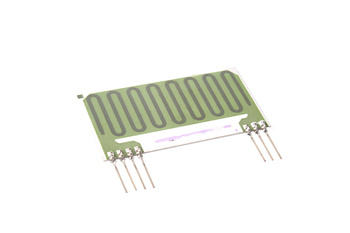

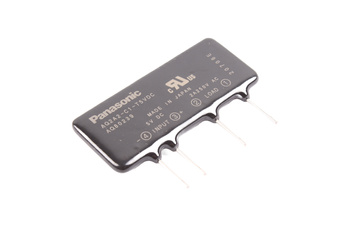

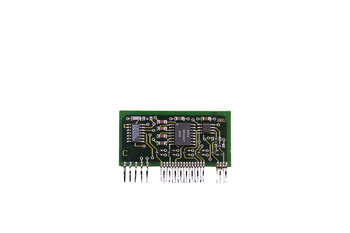

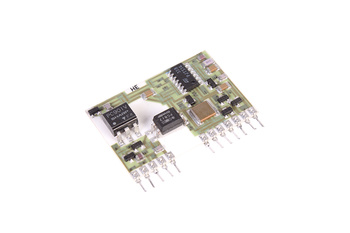

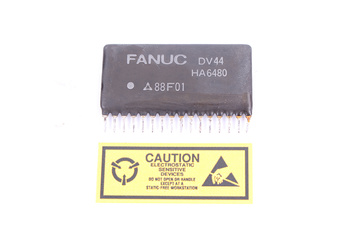

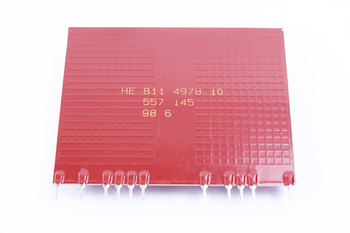

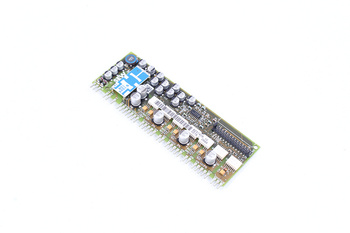

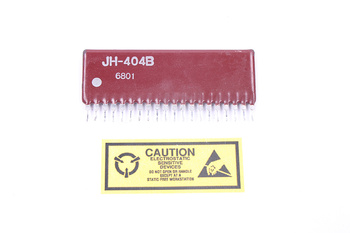

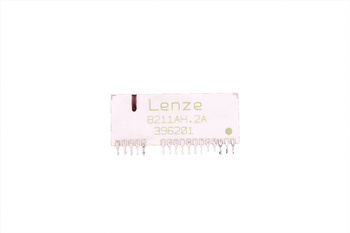

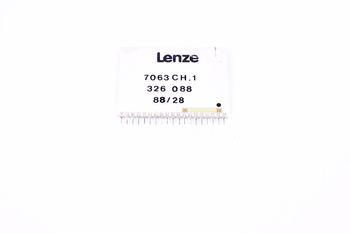

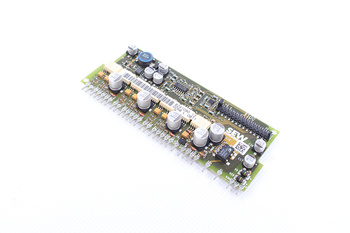

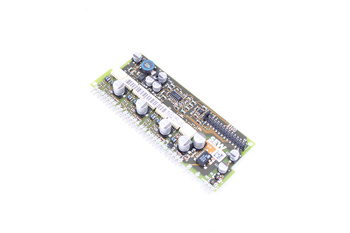

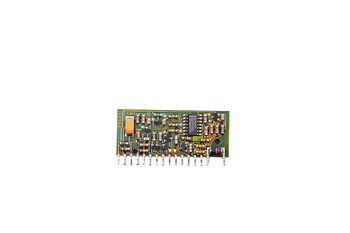

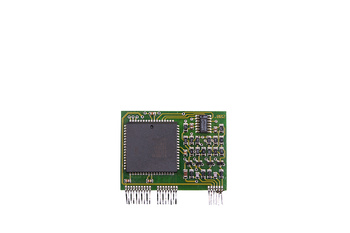

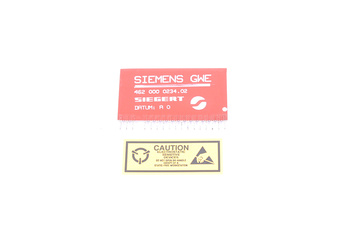

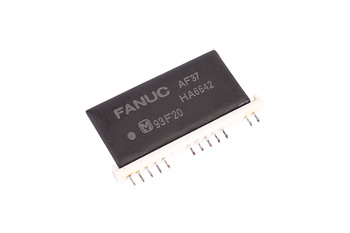

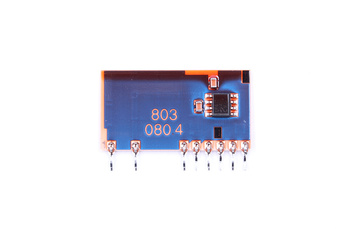

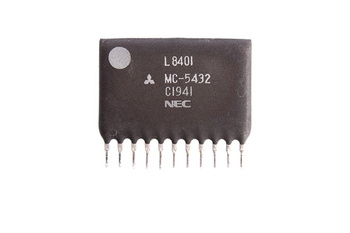

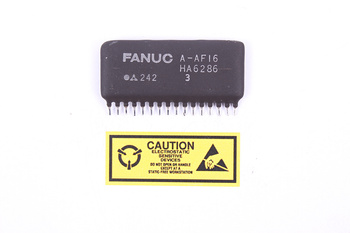

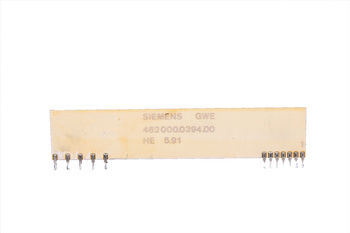

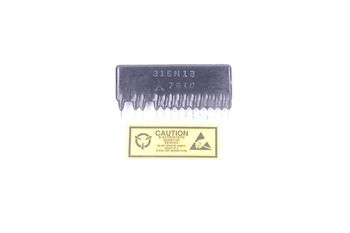

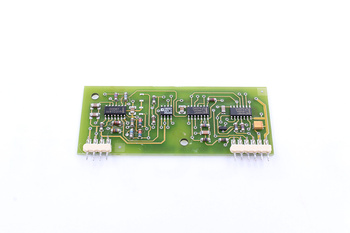

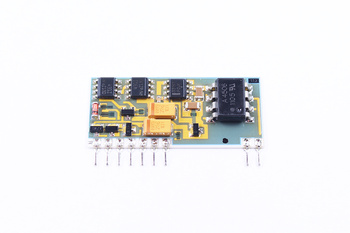

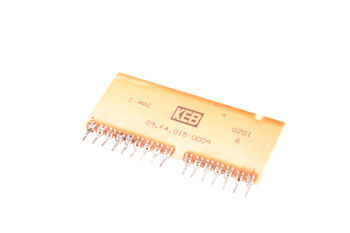

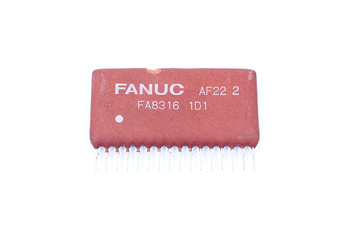

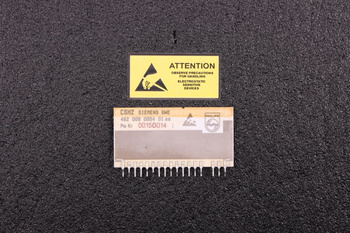

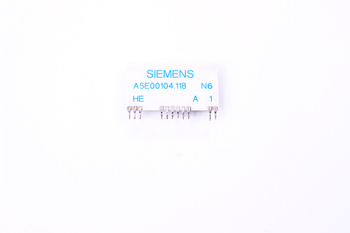

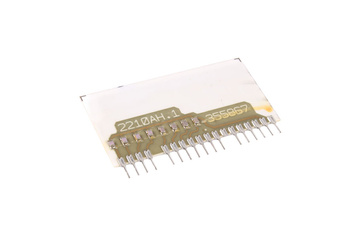

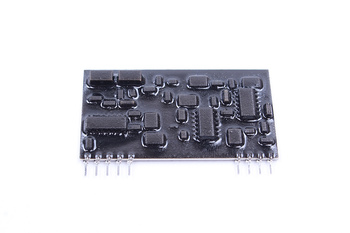

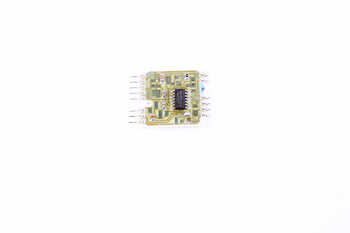

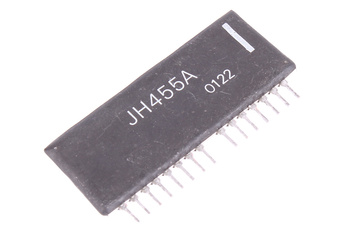

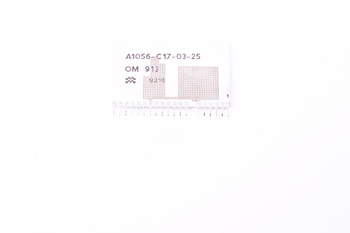

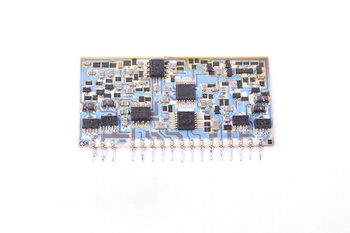

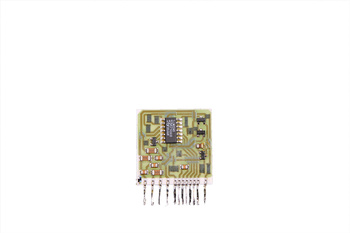

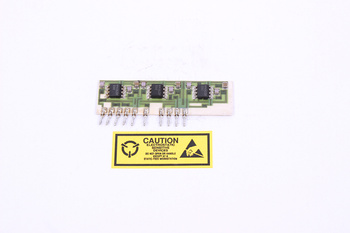

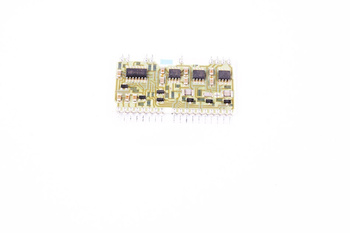

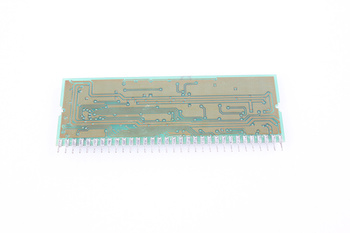

Les circuits hybrides (modules hybrides, circuits intégrés hybrides) sont des composants électroniques miniatures dans lesquels plusieurs éléments (résistances, condensateurs, transistors, circuits intégrés, bobines) sont combinés sur un substrat céramique ou métallique commun et enfermés dans un seul boîtier. La technologie hybride couche épaisse ou couche mince offre une stabilité thermique exceptionnelle, une haute densité d'intégration et une résistance aux vibrations. Utilisés dans les systèmes avioniques militaires, les dispositifs médicaux implantables, les transducteurs industriels et les modules d'alimentation haute fiabilité. Fabricants : Micro-Networks, Caddock Electronics, Vishay Dale, BI Technologies, Anaren.

Types de circuits hybrides

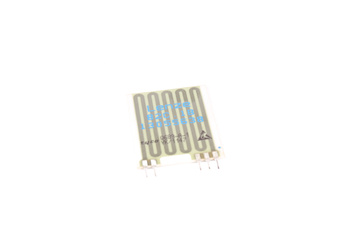

• Réseaux de résistances (résistance hybride) – plusieurs résistances sur matrice céramique commune en boîtier DIP, SIP, CMS ; excellent suivi thermique 0,5–5 ppm/°C ; ADC/DAC, amplificateurs opérationnels, circuits de précision ; Vishay ACAS, Bourns CAY, Stackpole RTAN
• Réseaux RC résistance-condensateur – combinaison R et C dans un boîtier ; réseaux de filtres, circuits temporisateurs, lignes à retard ; réduisent le nombre de composants sur PCB

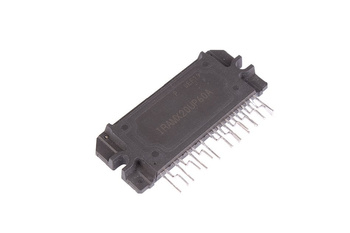

• Modules hybrides de puissance (HPM) – transistors MOSFET/IGBT + pilote + diodes + résistances de grille dans un module ; onduleurs, alimentations DC/DC, variateurs basse puissance ; International Rectifier IRAM, Infineon iMOTION, STMicroelectronics STGIPS
• Circuits hybrides micro-ondes (MMIC) – sur substrat GaAs ou céramique Al₂O₃ ; amplificateurs RF, mélangeurs, oscillateurs dans radars, télécommunications et défense ; Anaren, TriQuint, M/A-COM
• Convertisseurs DC/DC hybrides – tous éléments : contrôleur, inductance, condensateurs, MOSFETs sur un substrat céramique ; SIP/DIP/CMS ; Vicor, Crane Aerospace, General Electric Critical Power
• Réseaux résistifs de précision pour calibration – diviseurs résistifs tolérance 0,01–0,1% ; mesures de précision, calibration de transducteurs, références de tension

Paramètres de sélection

• Technologie de substrat – céramique Al₂O₃ 96%, BeO (haute puissance), AlN (conductivité thermique), LTCC
• Plage de température – −55°C à +125°C (industriel) ou −55°C à +175°C (militaire/avionique)
• Stabilité thermique – TCR 25–100 ppm/°C ; tracking ≤1 ppm/°C
• Boîtier – DIP, SIP, CMS, BGA, hermétique métal/céramique ; versions militaires MIL-PRF-38534
• Certifications – MIL-PRF-38534 (US DoD), ITAR pour composants militaires, AEC-Q200 pour automotive
• Fabricant / référence – beaucoup de circuits hybrides sont custom ou obsolètes ; référence complète P/N requise

Offre RGB Elektronika

RGB Elektronika se spécialise dans l'approvisionnement de circuits hybrides difficiles à trouver pour l'industrie et les clients des secteurs défense et avionique. Nous traitons les demandes pour réseaux de résistances standards, modules DC/DC, modules hybrides de puissance et circuits micro-ondes. Pour les produits obsolètes et en fin de vie, nous proposons des alternatives ou intervenons auprès de distributeurs mondiaux.
