Capteurs de température — mesure industrielle de la température de -200°C à +1750°C

Les capteurs de température font partie des outils les plus importants de l'automatisation industrielle — ils mesurent la température des liquides, des gaz et des solides dans les procédés de fabrication, les systèmes HVAC, les installations énergétiques, l'industrie chimique, alimentaire et pharmaceutique. Selon la technologie de mesure, ils se divisent en types résistifs (PT100, PT500, PT1000, Ni100), thermoélectriques (types K, J, T, S, B, N, R), semiconducteurs (NTC/PTC, IC, MEMS) et sans contact (pyromètres IR). Les thermocouples atteignent des plages jusqu'à +1750°C (type B), tandis que les capteurs résistifs Pt100 présentent les classes de précision A (±0,15°C + 0,002·|t|) et B (±0,3°C + 0,005·|t|) selon IEC 60751. Chez RGB Elektronika, nous proposons des capteurs de température pour chaque application, avec certifications ATEX, SIL2, FDA et documentation de calibration complète.

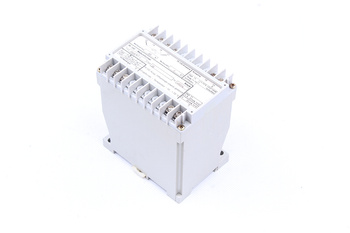

Les capteurs de température industriels associent l'élément sensible à un transmetteur générant un signal 4–20 mA, HART, Modbus RTU ou PROFIBUS — prêt pour une connexion directe aux systèmes DCS, SCADA ou automates. Les têtes de raccordement en aluminium (IP54) ou inox (IP67/IP68) protègent contre l'humidité et les milieux agressifs. Les capteurs à autodiagnostic (NAMUR NE 43, NE 107) signalent les défaillances de thermocouple, la rupture de boucle, le dépassement de plage ou la panne du transmetteur, augmentant la disponibilité de l'installation de process. Dans les installations hygiéniques (alimentaire, pharmaceutique), on utilise des capteurs avec raccords Tri-Clamp ou M12, finition 0,8 Ra, certifiés 3-A et FDA.

Types de capteurs de température

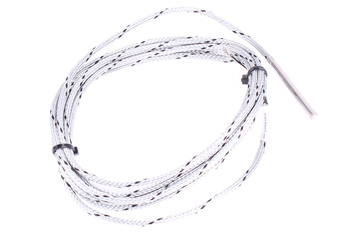

• Capteurs résistifs Pt100 / Pt1000 (RTD) — éléments de mesure en platine ; classes A, B, AA ; plage -200°C…+850°C ; haute précision et stabilité à long terme ; HVAC, procédés chimiques, balances industrielles, systèmes frigorifiques.
• Thermocouples (types J, K, T, S, B, N, R) — deux métaux dissemblables ; plage jusqu'à +1750°C (type B) ; faible coût ; réponse rapide (< 100 ms) ; fours industriels, fonderies, turbines, systèmes de combustion.
• Thermomètres bimétalliques et à remplissage — sans alimentation ; construction simple ; indication locale ; classes de précision industrielles selon EN 13190 ; canalisations, chaudières, réservoirs.
• Capteurs semiconducteurs NTC/PTC — haute sensibilité ; plages -55°C…+150°C (NTC), -50°C…+200°C (PTC) ; faible coût ; HVAC, électronique grand public, protection moteur.
• Pyromètres et caméras thermiques — mesure sans contact à 0,1–50 m ; pour objets mobiles, inaccessibles ou milieux agressifs ; plages -50°C…+3000°C.
• Capteurs de surface/tube et à poche — montage en surface ou par immersion ; isolation industrielle ; têtes à élément d'insert interchangeable ; remplacement rapide sans interruption du procédé.

Applications des capteurs de température

• Industrie chimique et pétrochimique — mesure dans réacteurs, colonnes de distillation, échangeurs de chaleur ; exigences ATEX (Ex ia, Ex d) ; Pt100 avec tête Ex d et calibration certifiée.
• Industrie alimentaire et pharmaceutique — mesure dans les procédés de pasteurisation, stérilisation et séchage ; exigences GMP/FDA ; raccords Tri-Clamp et M12 ; certifications 3-A ; enregistrement données 21 CFR Part 11.
• Énergie et chaudières industrielles — thermocouples pour la température des fumées dans les chaudières vapeur et gaz ; Pt100 pour la mesure de l'eau d'alimentation ; systèmes d'alerte précoce SIL2.
• HVAC et climatisation — capteurs Pt1000 de conduit pour la régulation de la température de soufflage/reprise ; capteurs ambiants ; régulateurs PID ; systèmes BMS et domotique.
• Industrie automobile et essais moteurs — thermocouples type K dans les systèmes d'échappement et essais moteurs ; plages jusqu'à +1200°C ; temps de réponse < 20 ms ; résistance aux vibrations.
• Industrie verrière, céramique et métallurgique — thermocouples types S, B, R pour fours verriers et métallurgiques ; plages +800°C…+1750°C ; tubes de protection Inconel et Al₂O₃.

Critères de sélection d'un capteur de température

• Plage et précision requise — jusqu'à 400°C : Pt100 classe A (précision ±0,15°C) ; jusqu'à 1200°C : thermocouple type K (précision ±0,4% de la valeur) ; au-dessus de 1200°C : thermocouples types S, B, R.
• Milieu et conditions de montage — immersion (capteur en puits thermométrique) ; surface (clip ou bride) ; sans contact (pyromètre) pour milieux agressifs ou objets mobiles.
• Profondeur d'immersion et temps de réponse — profondeur min. 10× diamètre du puits ; temps de réponse T90 : Pt100 nu 2–8 s, dans puits 30–120 s ; thermocouple 0,5–5 s.
• Signal de sortie — direct mV/Ω (pour transmetteur séparé) ; 4–20 mA avec HART (pour DCS) ; IO-Link / PROFIBUS (pour systèmes Industrie 4.0).
• Certifications et normes — ATEX/IECEx pour zones explosibles ; SIL2/SIL3 pour applications de sécurité ; 3-A / FDA pour l'alimentaire et le pharmaceutique ; OIML pour les balances.

RGB Elektronika fournit des capteurs de température avec documentation de calibration complète, certifications et longueurs personnalisées, raccords de process et versions ATEX sur demande. Contactez notre département technique pour la solution optimale.
