Modules IPM (Intelligent Power Modules) – étages de puissance intégrés avec protection embarquée

Les Intelligent Power Modules (IPM) intègrent les transistors IGBT de puissance, les drivers de grille et les protections contre les courts-circuits, la surtempérature et la sous-tension dans un seul boîtier. Ce niveau d'intégration réduit considérablement l'effort de développement et l'encombrement, et permet une protection systémique qui ne pourrait sinon être atteinte qu'avec des circuits externes complexes.

Types de modules IPM proposés

• DIP-IPM – boîtier traversant compact pour entraînements < 3,7 kW ; Mitsubishi PS21xxx, PS22xxx ; intégration PCB simple ; pour appareils ménagers et petits entraînements
• Transfer Mold IPM – puissance moyenne 3,7–22 kW ; série Mitsubishi CM/PM ; semelle en cuivre isolée ; vissage direct sur dissipateur sans isolation supplémentaire

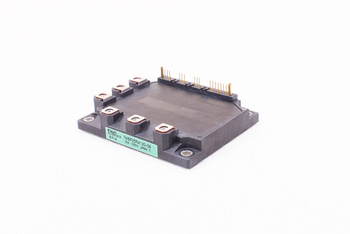

• Fuji SPM (Smart Power Module) – Fuji Electric EconoPACK+ ; 0,75–7,5 kW ; vis de montage direct ; driver de grille intégré ; pour climatisation et entraînements de pompes
• ON Semiconductor FNA / Fairchild FSAM – 5–50 A ; pour appareils ménagers et petits entraînements industriels ; boîtiers TO-220 et MiniDIP-SPM ; large support fabricant

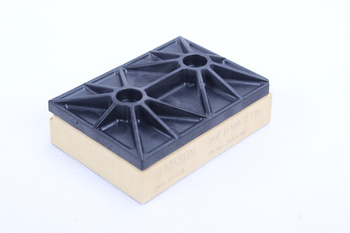

• SKIIP / SEMITOP (Semikron) – 15–200 kW ; contacts à ressort sans vis ; montage direct sur dissipateur ; pour pompes, ventilateurs et ascenseurs industriels lourds
• IPM MOSFET SiC – Mitsubishi MIPAQ, GeneSiC ; 1 200 V SiC ; pour onduleurs solaires et chargeurs VE ; pertes de commutation 3–4× inférieures au Si-IGBT-IPM

Fonctions de protection intégrées des modules IPM

• Protection surintensité (OCP/OCC) – comparateur interne compare le courant de collecteur au seuil ; coupure en 1–2 µs ; signal Fault vers MCU
• Protection surtempérature (OTP) – thermistance NTC au niveau de la puce IGBT ; coupure à Tj ≥ 125 °C ; hystérésis pour redémarrage automatique après refroidissement
• Verrouillage sous-tension (UVLO) – tension d'alimentation de grille sous le seuil bloque le driver ; empêche la conduction partielle et la surcharge thermique
• Circuit bootstrap – diode bootstrap interne pour le driver de grille côté haut ; simplifie l'alimentation externe ; adapté à l'alimentation single-supply
• Signal de sortie Fault – sortie collecteur ouvert ; interface directe sur la ligne d'interruption MCU ; Fault latch avec entrée de réinitialisation
• Coupure douce (Soft Shutdown) – coupure contrôlée en cas de défaut ; réduit le di/dt et donc les pointes de tension côté bus DC

Applications des modules IPM

• Entraînements moteurs AC 0,1–55 kW – moteurs asynchrones, PMSM et BLDC ; entraînements de compresseurs, pompes et ventilateurs ; DIP-IPM à Transfer Mold IPM selon la puissance
• Amplificateurs servo et articulations de robots – IPM compacts pour régulation rapide du couple ; faibles pertes de commutation pour haute fréquence et petits filtres
• Compresseurs CVC et appareils ménagers – DIP-IPM et SPM pour compresseurs de réfrigérateurs, moteurs de lave-linge et climatiseurs à technologie onduleur
• Micro-onduleurs solaires – IPM SiC pour Module Level Power Electronics (MLPE) ; conversion DC-AC au niveau du module ; efficacité élevée > 97 % CEC
• Chargeurs VE et chargeurs embarqués (OBC) – IPM SiC pour OBC compacts et très efficaces ; 3,3–22 kW de puissance de charge ; topologies bidirectionnelles possibles

Pourquoi acheter des modules IPM chez RGB Elektronika ?

• Gamme IPM complète – du DIP-IPM au Transfer Mold jusqu'au SKIIP ; toutes les classes de puissance 0,1–200 kW dans un seul assortiment
• Distributeur agréé Mitsubishi et Fuji – composants d'origine ; certificats et traçabilité par numéro de série ; aucun risque marché gris
• Documentation applicative et designs de référence – notes d'application, recommandations de driver de grille et guides de gestion thermique disponibles directement
• Livraison rapide – Mitsubishi PS21xxx/PS22xxx et Fuji SPM en stock ; expédition le jour même pour les arrêts de production urgents
• Conseil technique – sélection IPM selon la classe de puissance et les exigences de protection ; recommandation de schéma driver de grille et choix de dissipateur
