Joints rotatifs

Joints rotatifs – joints à lèvre, bagues V et joints PTFE pour moteurs et réducteurs

Les joints rotatifs séparent les arbres tournants des parties de boîtier fixes et empêchent la fuite d'huile, de graisse ou d'autres fluides ainsi que la pénétration de poussières et d'humidité. Selon l'application, la vitesse, la température et le fluide, différentes formes constructives sont disponibles : joints radiaux d'arbre classiques (simmer), bagues V, joints PTFE, versions FKM et joints-cassettes multilèvres.

Types de joints rotatifs proposés

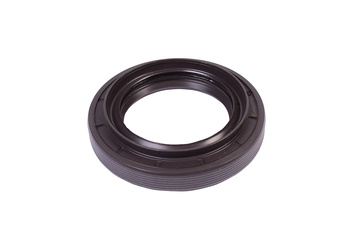

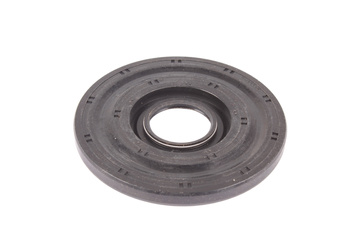

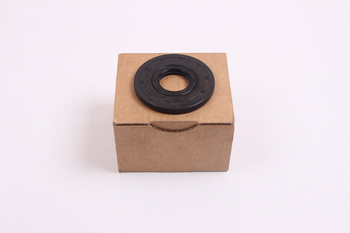

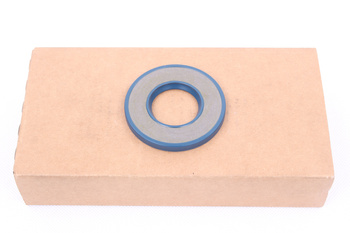

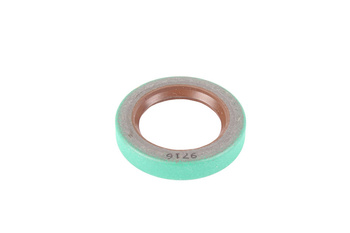

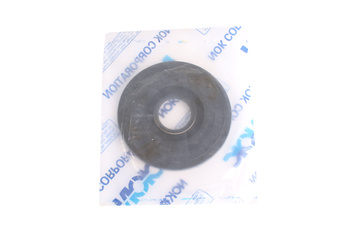

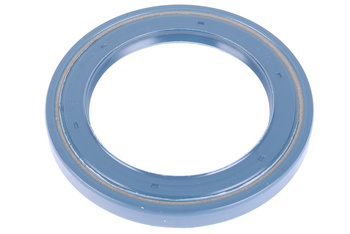

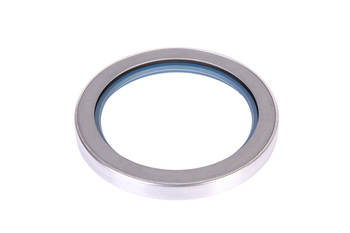

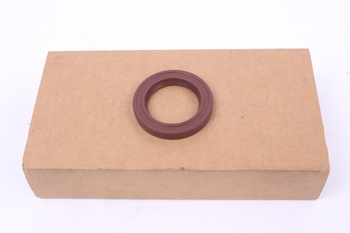

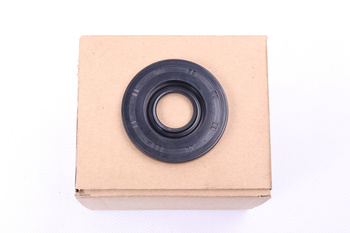

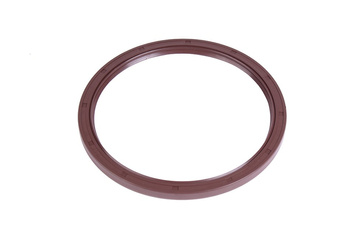

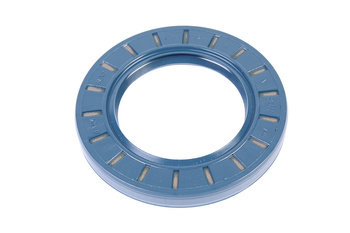

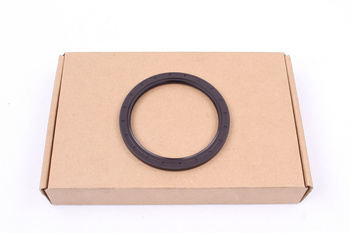

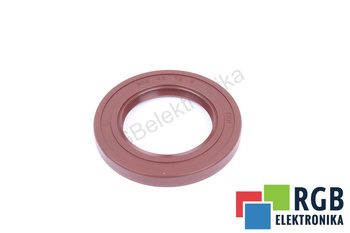

• Joints radiaux d'arbre (simmering) – lèvre PTFE et élastomère ; simple et double ; avec et sans lèvre anti-poussière ; NBR, FKM, PTFE ; DIN 3760/ISO 6194
• Bagues V – joint élastomère monté cylindriquement sur l'arbre ; appui axial sur surface de glissement ; pas de logement d'emmanchement nécessaire ; NBR, FKM
• Joints d'arbre PTFE – friction minimale ; haute résistance chimique ; jusqu'à 25 m/s de vitesse périphérique ; lèvre de rappel hydrodynamique possible

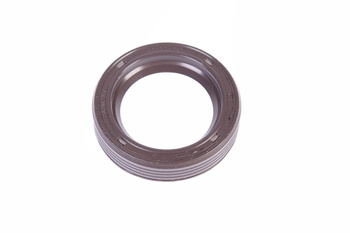

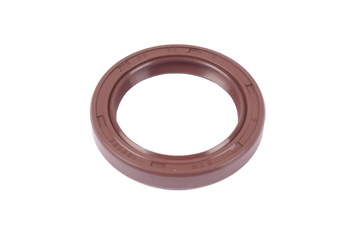

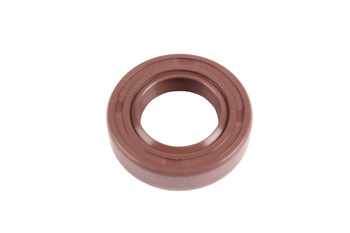

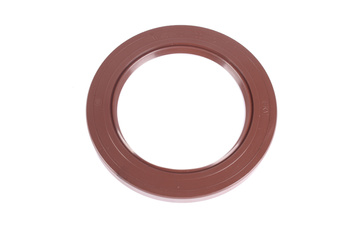

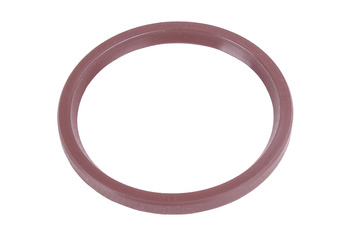

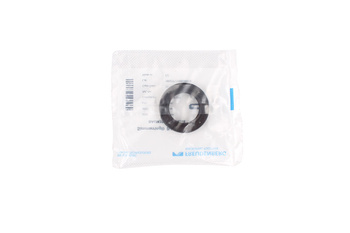

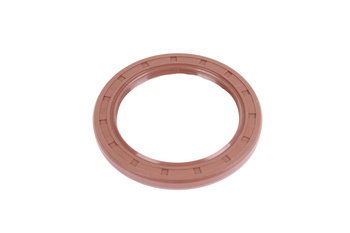

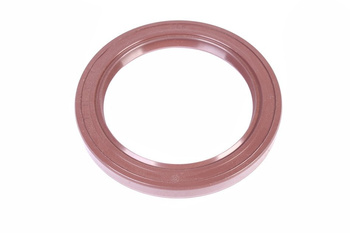

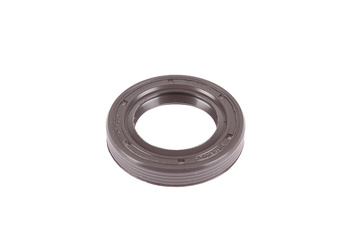

• Joints FKM/Viton – résistants aux huiles minérales, carburants, ATF, huiles silicone ; service continu jusqu'à +200 °C ; pour moteurs haute température et sorties de réducteurs
• Joints haute vitesse – géométrie de lèvre optimisée pour force de contact minimale ; versions ressortées ; usure réduite à partir de 12 m/s de vitesse périphérique

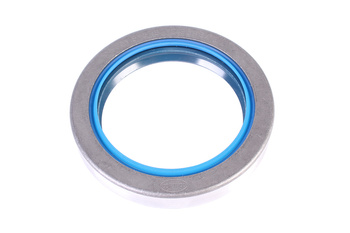

• Joints-cassettes – sous-ensemble multilèvres intégré avec insert métallique ; prémontés et prêts à installer ; pour moyeux de roue, sorties d'essieu et sorties de réducteur
• Joints labyrinthe et ensembles bague V – joint labyrinthe sans contact ; déflecteur de contamination pour agro-alimentaire et pharma ; versions IP69K disponibles

Paramètres techniques de sélection des joints rotatifs

• NBR (caoutchouc nitrile) – matériau standard ; huile minérale, eau, ATF ; -40 à +120 °C ; bon rapport qualité-prix pour applications industrielles générales
• FKM/Viton – fluoroélastomère ; résistant aux huiles minérales, carburants, produits chimiques agressifs ; -20 à +200 °C ; pour environnements haute température et chimiques
• HNBR (nitrile hydrogéné) – résistance améliorée à la chaleur et à l'ozone par rapport au NBR ; -40 à +150 °C ; pour compresseurs de climatisation et applications côté compartiment moteur
• PTFE (polytétrafluoroéthylène) – coefficient de friction minimal ; résistance chimique universelle ; -70 à +200 °C ; pour haute vitesse et fluides agressifs
• Rugosité de surface d'arbre Ra – joint lèvre standard : Ra 0,2–0,8 µm ; chromage dur ou trempe par induction recommandés ; une surface trop rugueuse augmente l'usure de la lèvre
• Vitesse périphérique – NBR/FKM standard : jusqu'à 8 m/s ; PTFE : jusqu'à 25 m/s ; joints-cassettes : jusqu'à 15 m/s ; dépassement entraîne des dommages thermiques

Applications des joints rotatifs

• Moteurs électriques et servocommandes – joints radiaux côté DE et NDE ; servomoteurs avec lèvre PTFE haute vitesse ; versions étanchéité à l'huile pour motoréducteurs
• Réducteurs et démultiplicateurs – joints d'arbre d'entrée et de sortie ; joints-cassettes pour sorties de réducteurs à vis sans fin ; protection du bain d'huile
• Vérins et pompes hydrauliques – joints d'arbre FKM pour compatibilité huile hydraulique ; bagues de guidage PTFE ; déflecteurs de contamination
• Machines agro-alimentaires et pharmaceutiques – matériaux conformes FDA NBR/EPDM ; joints labyrinthe et bagues V sans lubrification requise ; résistance à l'eau de nettoyage
• Machines agricoles et extérieures – joints-cassettes renforcés contre boue et terre ; grands joints labyrinthe pour sorties de prise de force ; IP69K disponible

Pourquoi acheter des joints rotatifs chez RGB Elektronika ?

• Large programme de dimensions – joints radiaux de Ø 5 mm à Ø 1000 mm ; dimensions spéciales sur demande ; toutes les séries courantes en stock
• Produits de marque SKF, Parker, Simrit (Freudenberg) – joints de qualité d'origine ; matériaux certifiés ; durée de vie prouvée selon standard fabricant
• Conseil matière – adaptation de l'élastomère au fluide d'exploitation, à la température et à la vitesse ; recommandation FKM vs NBR vs PTFE selon application
• Livraison rapide – dimensions standard joints NBR/FKM en stock ; livraison express pour les pannes machine imprévues
• Documentation technique – instructions de montage, tableaux de tolérances d'arbre et dimensions d'alésage de boîtier disponibles pour tous les joints
