Façades

Façades pour pupitres opérateur – films de façade et protections HMI

Une façade est le film de façade imprimé d'un pupitre opérateur – la couche extérieure portant les légendes des touches, les pictogrammes, le logo du fabricant et la découpe de l'afficheur. Elle protège le clavier à membrane, la matrice LCD et l'écran tactile contre l'abrasion, les produits chimiques, les huiles et le rayonnement UV, et constitue de ce fait le premier élément du pupitre à s'user. Des légendes effacées, des fissures au bord de la fenêtre et des coins qui se décollent n'exigent pas le remplacement du pupitre entier – la façade seule suffit. RGB Elektronika fournit des films de façade de rechange pour les pupitres Siemens, Allen-Bradley, Mitsubishi, Omron, Pro-face, Fanuc et B&R, réalisés conformément à l'impression et à la disposition des découpes d'origine.

Types de façades proposés

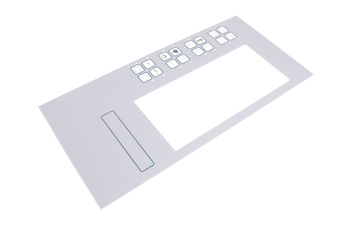

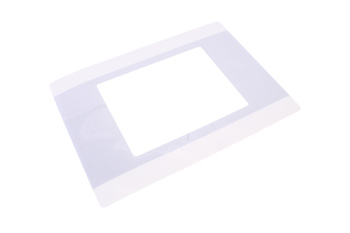

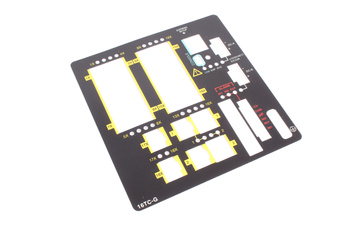

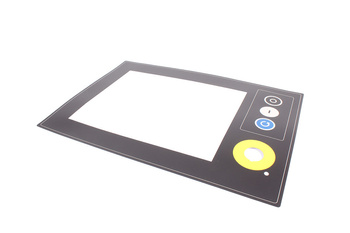

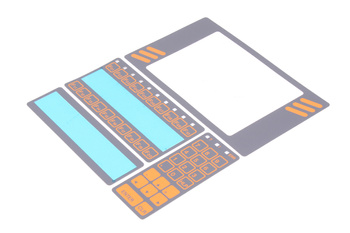

• Films de façade imprimés – polyester PET ou polycarbonate de 0,15 à 0,25 mm d'épaisseur; imprimés au verso et donc résistants à l'abrasion; découpes pour l'afficheur et les LED de signalisation

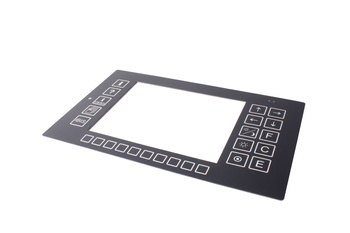

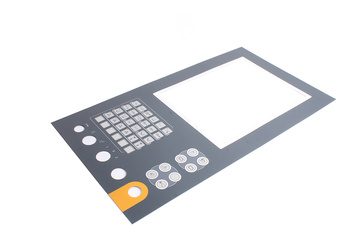

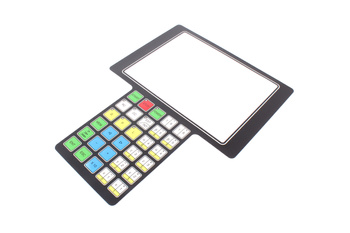

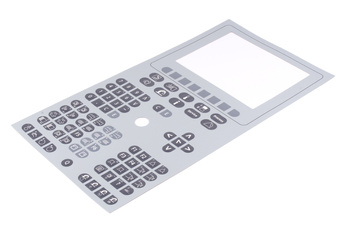

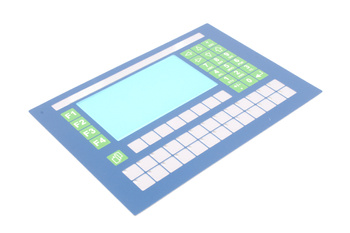

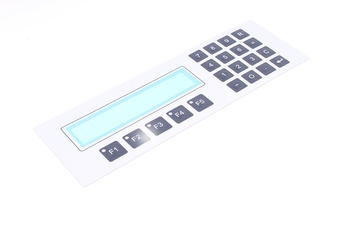

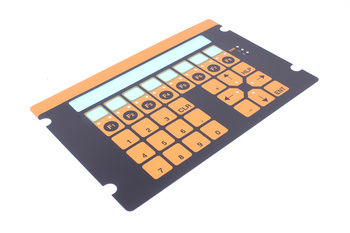

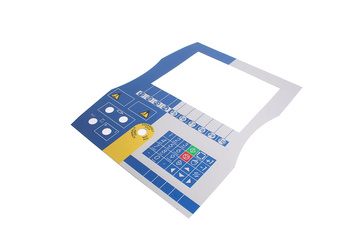

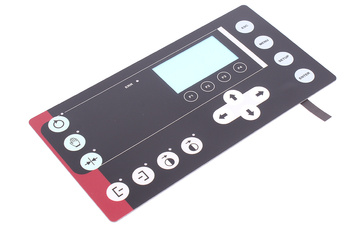

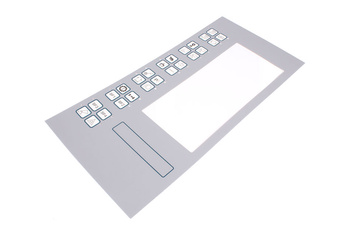

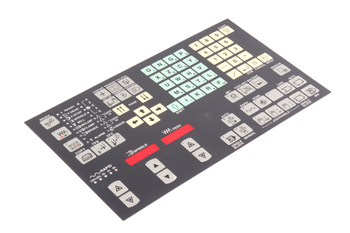

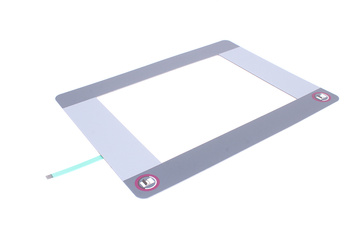

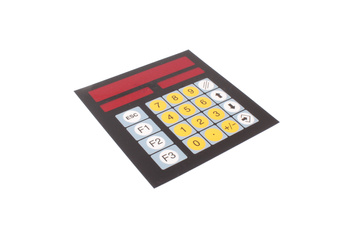

• Façades avec clavier à membrane – film de façade solidaire de la couche de contact et du circuit imprimé; elles rétablissent le fonctionnement des touches, et pas seulement l'aspect du pupitre

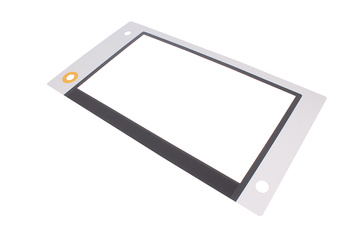

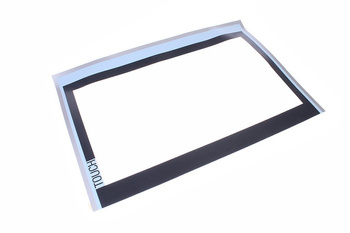

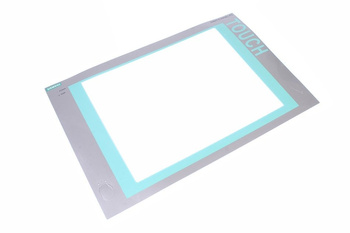

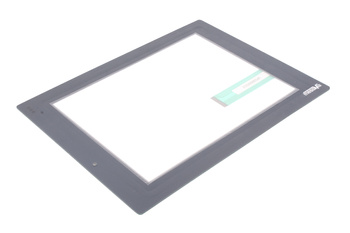

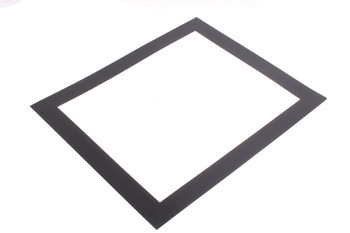

• Façades avec fenêtre d'afficheur – fenêtre avec revêtement hardcoat et couche antireflet; transmission lumineuse supérieure à 90% sans déformation de l'image

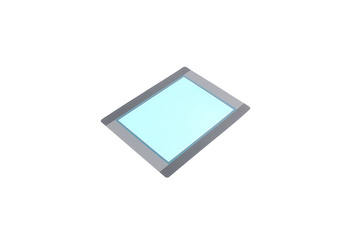

• Films de protection pour écrans tactiles – protections jetables et réutilisables préservant une matrice résistive des rayures dues au stylet ou au gant de travail
• Façades en aluminium et en acier – cadres frontaux rigides pour pupitres à boutons mécaniques; anodisés ou thermolaqués
• Façades à impression personnalisée – légendes reproduites dans la version linguistique choisie, logo de l'usine, numérotation des postes
• Kits de réparation – film de façade accompagné d'un ruban de montage 3M, d'un dégraissant et d'une notice de remplacement

Matériaux et paramètres techniques

• Polyester PET – standard pour les claviers à membrane; résistance à plus d'un million d'actionnements, plage de température -40°C à +85°C
• Polycarbonate PC – rigidité et clarté de fenêtre supérieures; utilisé là où la façade fait aussi office de protection d'afficheur
• Revêtements de surface – hardcoat contre les rayures, matage antireflet, couche antibactérienne pour les applications médicales
• Adhésif de montage – acrylique 3M 467MP ou 468MP; résistant aux huiles, aux lubrifiants d'émulsion et au nettoyage par agents alcalins
• Étanchéité et résistance – exécution IP65 en façade, résistance aux UV, à l'alcool isopropylique et aux produits de nettoyage industriels courants

Comment choisir une façade pour son pupitre

La base du choix est la référence catalogue du pupitre – un même modèle est souvent produit en plusieurs révisions différant par la disposition des touches ou la taille de la fenêtre. Si la référence est illisible, il nous faut les dimensions extérieures de la façade, les dimensions de la fenêtre d'afficheur, le nombre et la disposition des touches ainsi qu'une photographie du pupitre de face. Pour les claviers à membrane, le nombre de sorties de la nappe de contact et leur pas comptent également. Notre service technique vérifie la compatibilité avant l'expédition et, pour les modèles arrêtés, prépare une reproduction à partir de l'exemplaire que vous nous envoyez.

Applications des façades

• Rénovation de pupitres opérateur – restitution de légendes lisibles et d'une façade étanche sans remplacer tout le pupitre HMI
• Machines-outils CNC et presses – pupitres exposés aux lubrifiants, aux copeaux et au contact permanent des gants de travail
• Industrie agroalimentaire et pharmaceutique – façades résistantes au lavage sous pression et à la désinfection, sans interstices où s'accumulent les souillures
• Maintenance d'installations anciennes – films pour pupitres arrêtés dont le fabricant ne propose plus de pièces
• Modernisation des postes – changement de la version linguistique des légendes, ajout de repères de poste ou d'un nouveau logo d'usine

Pourquoi commander des façades chez RGB Elektronika?

• Large base de motifs – reproductions prêtes pour les pupitres les plus répandus de Siemens, Allen-Bradley, Mitsubishi, Omron et Pro-face
• Reproduction à partir d'un exemplaire – fabrication de films pour les modèles atypiques et arrêtés
• Matériaux conformes à l'origine – même épaisseur, même type d'adhésif et même finition de surface que les pièces d'usine
• Exécution rapide – articles catalogue en stock, fabrications sur commande en 5 à 10 jours ouvrés
• Assistance au remplacement – notice de dépose de l'ancien film, choix du dégraissant et aide à l'identification du modèle de pupitre
