Accouplements – liaisons mécaniques d'arbres pour entraînements et encodeurs

Les accouplements sont des composants mécaniques d'entraînement reliant deux arbres rotatifs et transmettant le couple tout en compensant les désalignements d'arbres – radiaux, angulaires et axiaux. Dans l'automatisation industrielle, les accouplements constituent le maillon essentiel entre : moteur et encodeur, servocommande et vis à billes, moteur pas à pas et réducteur, moteur électrique et machine de travail. Le choix correct de l'accouplement – en termes de couple transmis, rigidité torsionnelle, désalignements et exigence de jeu zéro – influence directement la précision de positionnement, la durée de vie de l'encodeur et la longévité du système d'entraînement.

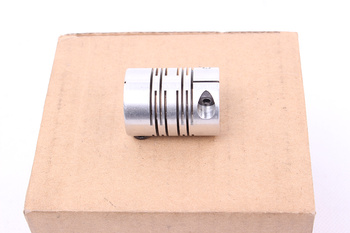

Types d'accouplements

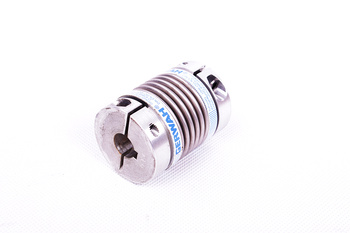

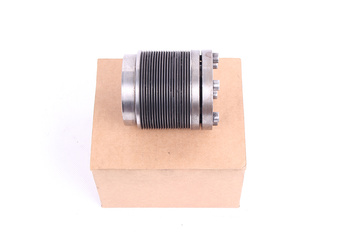

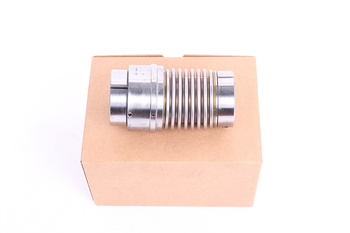

• Accouplements à soufflet – soufflet métallique à paroi mince ; jeu zéro ; rigidité torsionnelle élevée ; pour servocommandes de précision, moteurs pas à pas et encodeurs Heidenhain/Renishaw ; Ruland, KTR, Huco

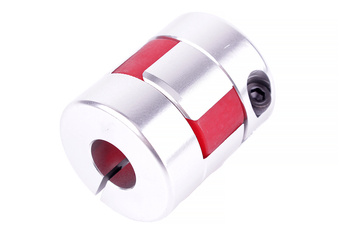

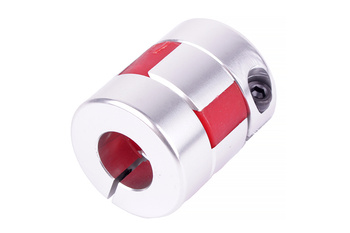

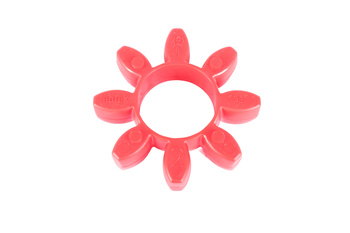

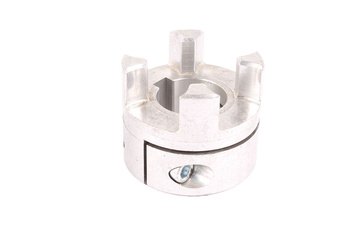

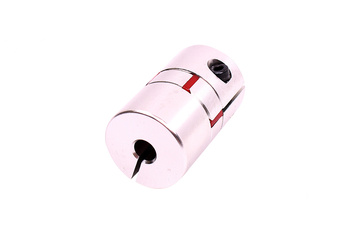

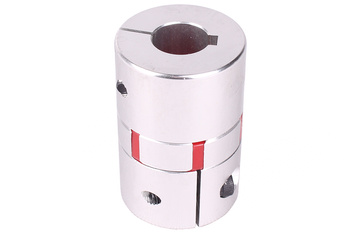

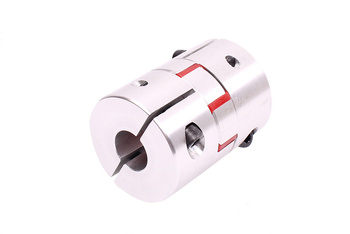

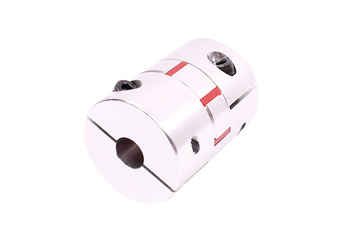

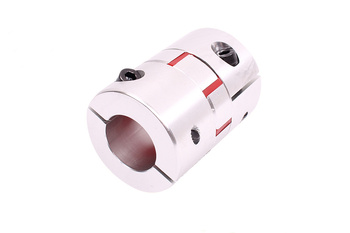

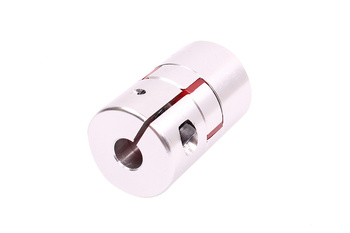

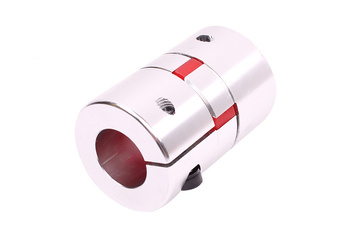

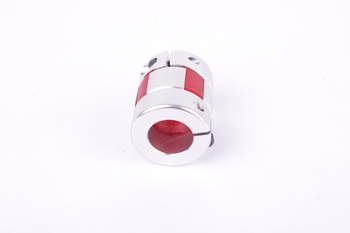

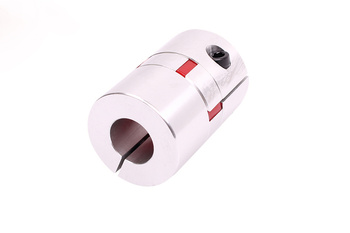

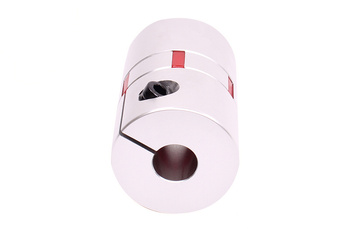

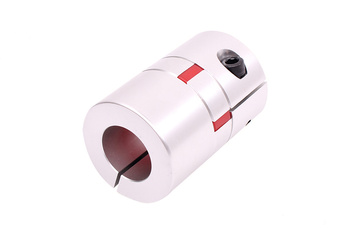

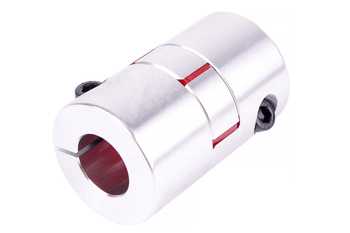

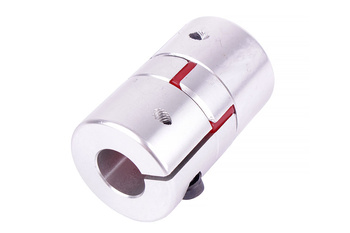

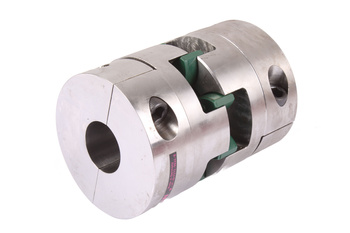

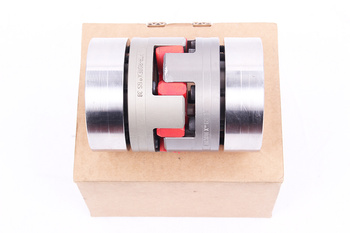

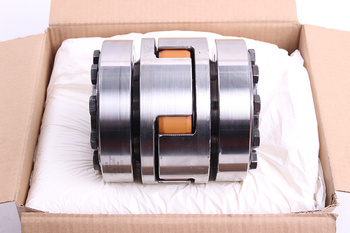

• Accouplements à mâchoires élastiques (jaw/spider) – deux moyeux métalliques + insert élastomère ; compensation désalignement radial et angulaire ; amortissement des vibrations ; pour variateurs et moteurs asynchrones ; KTR ROTEX, Ruland, Lovejoy

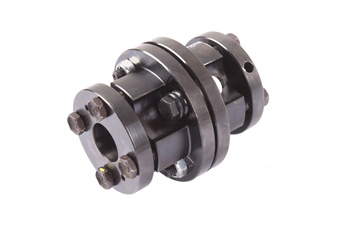

• Accouplements à disques/membranes – disques en acier à ressort ; rigidité torsionnelle élevée ; pour servocommandes rapides et broches CNC ; KTR, Lovejoy, Jakob
• Accouplements Oldham – construction en trois parties avec disque central flottant ; compense grand désalignement radial ; jeu zéro (version métal) ; pour vis à billes et entraînements linéaires
• Accouplements rigides – un ou deux éléments à serrage ; pas de compensation de désalignement – alignement parfait requis ; pour encodeurs et résolveurs sur arbres parfaitement alignés
• Accouplements miniatures pour encodeurs – petit alésage 3–20 mm ; soufflet ou élastomère ; montage encodeur sur arbre moteur sans transfert de forces radiales sur l'arbre encodeur

Critères de sélection

• Couple nominal (Nm) et couple de pointe – avec facteur dynamique et surcharges
• Vitesse maximale (tr/min) – dépend du diamètre et du type d'accouplement
• Désalignement radial, angulaire et axial à compenser (mm/°)
• Jeu zéro – requis en mouvement alternatif (servo, CNC, vis à billes)
• Diamètres d'alésage des deux arbres – métriques ou en pouces, avec ou sans rainure de clavette
• Matériau : aluminium (standard), acier inoxydable (environnements corrosifs), Inox (hygiène)

Offre RGB Elektronika

RGB Elektronika propose des accouplements à soufflet, à mâchoires, à disques, Oldham et rigides pour servocommandes, encodeurs, moteurs pas à pas et machines CNC. Disponibles : KTR ROTEX, Ruland, accouplements encodeurs Heidenhain et Renishaw, accouplements élastiques pour variateurs. Sélection selon les dimensions des arbres, le couple requis, la classe de précision et les conditions de fonctionnement.
