Varistances – composants semiconducteurs de protection contre les surtensions

Les varistances (VDR – Voltage Dependent Resistor, MOV – Metal Oxide Varistor) sont des composants passifs à semiconducteur présentant une caractéristique courant-tension non linéaire. Leur résistance chute brusquement lorsque la tension de limitation (Vc) est dépassée, dérivant l'excès d'énergie de surtension vers la masse et protégeant les circuits électroniques sensibles contre les dommages. Les varistances sont un élément clé de la protection contre les surtensions dans les alimentations à découpage, les entraînements électriques, les automates PLC, les équipements de télécommunication, les installations d'automatisation industrielle et les systèmes photovoltaïques.

Types de varistances

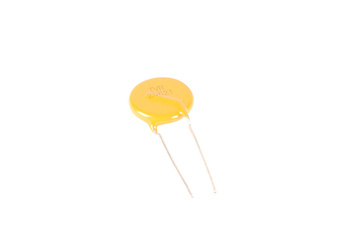

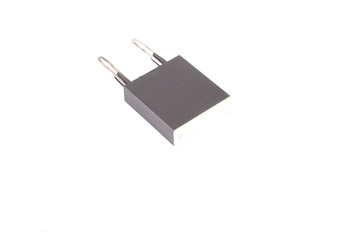

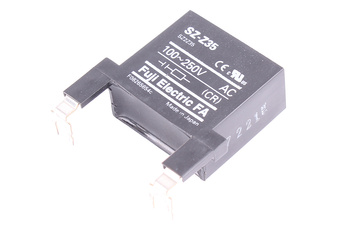

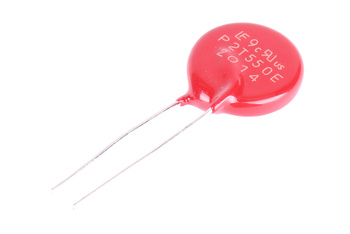

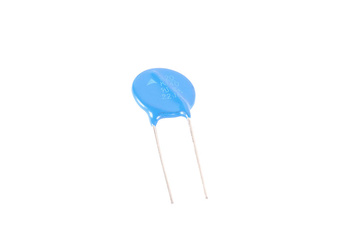

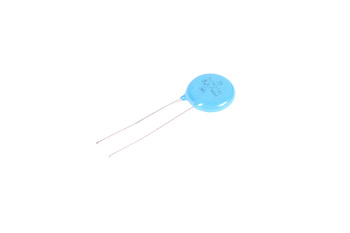

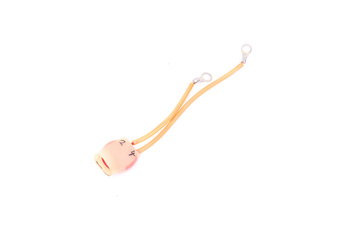

• MOV (Metal Oxide Varistor) – à base d'oxyde de zinc (ZnO) avec des dopants d'oxydes métalliques ; type le plus courant ; tensions de service 18–1000 V AC/DC ; temps de réponse < 25 ns ; fabricants : EPCOS/TDK, Vishay, Littelfuse, Bourns, AVX

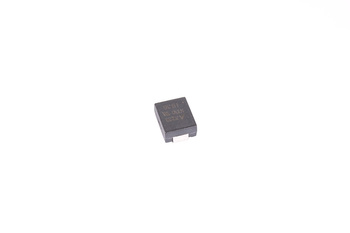

• Varistances CMS (Multilayer Chip Varistors) – varistances multicouches miniatures pour montage en surface ; boîtiers 0402, 0603, 0805, 1206, 1812 ; pour la protection des lignes de signal, USB, Ethernet, RS-485, entrées/sorties PLC
• Varistances disques pour armoires de commande – grands diamètres 10–60 mm ; pour protection sur rails DIN ; montées dans des socles et supports ; pour entraînements AC/DC, transformateurs et tableaux électriques

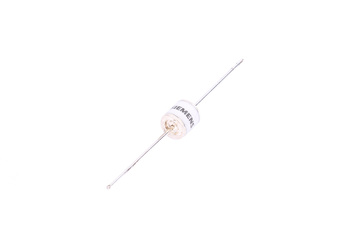

• Varistances haute énergie – pour l'écrêtage de surtensions atmosphériques et de manœuvre à haute énergie ; utilisées dans les parafoudres classe B et C

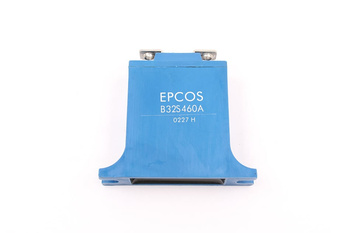

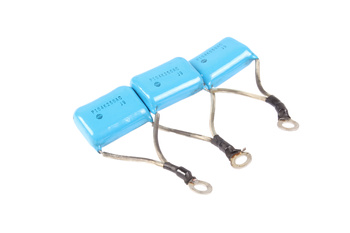

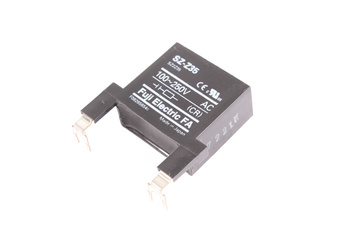

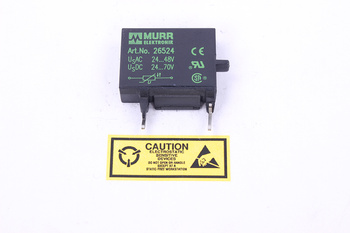

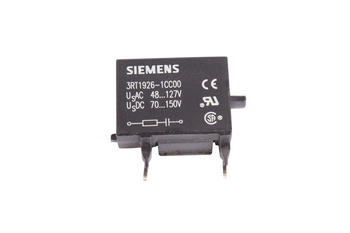

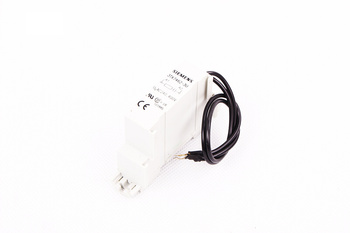

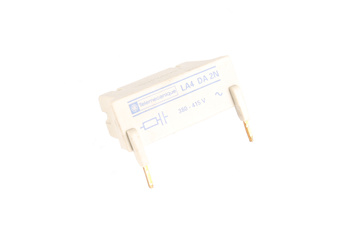

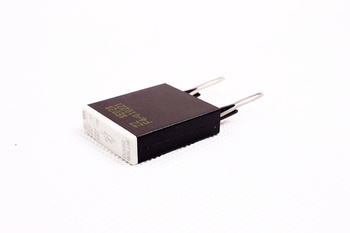

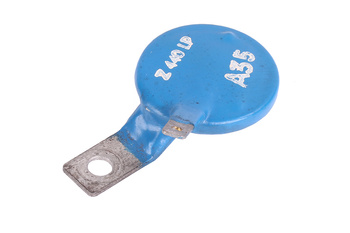

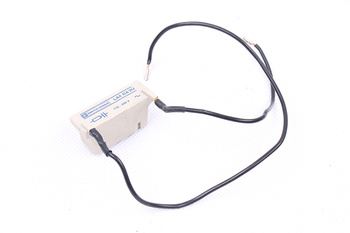

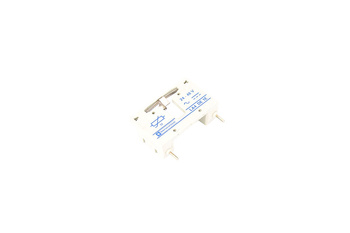

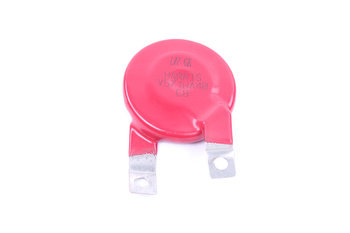

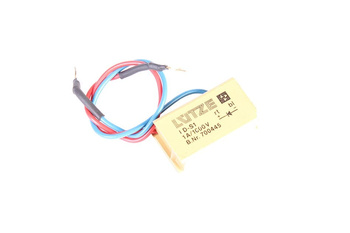

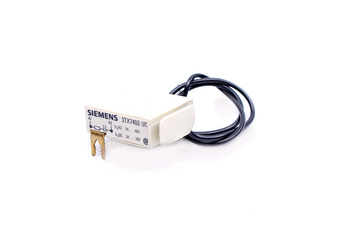

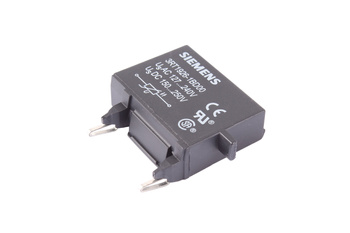

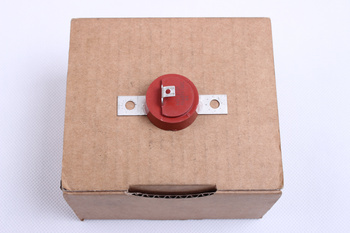

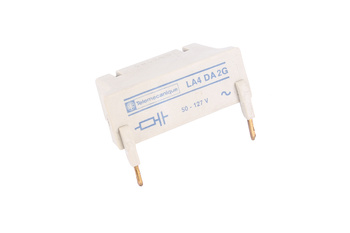

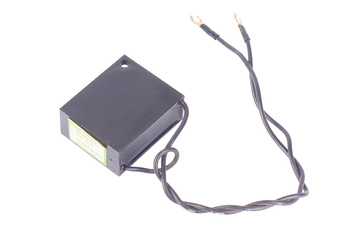

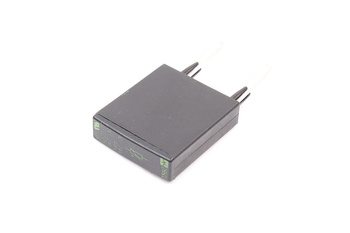

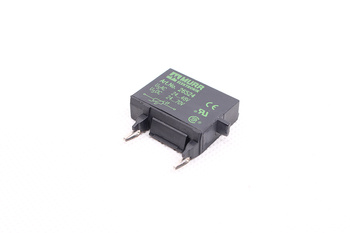

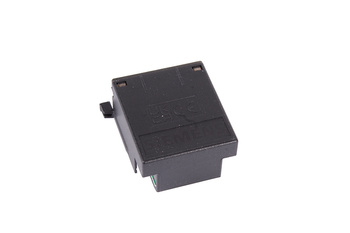

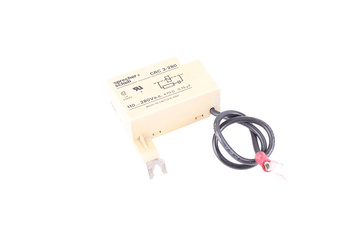

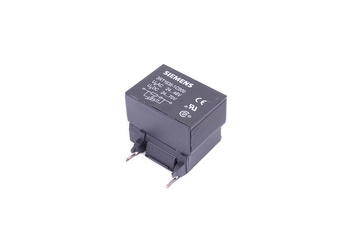

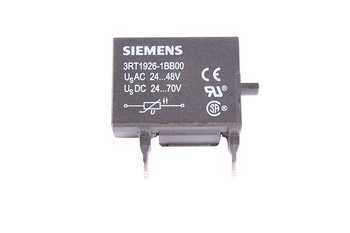

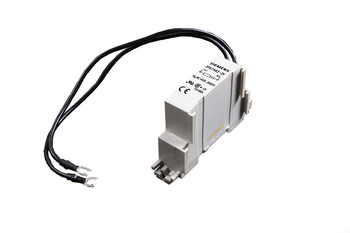

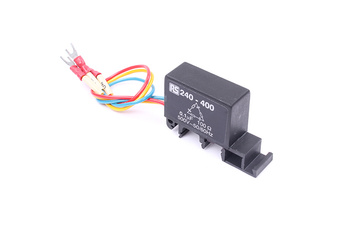

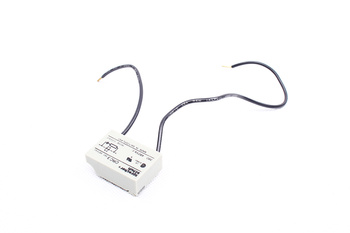

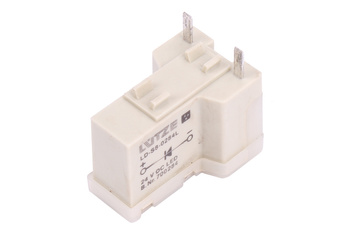

• Modules de protection à varistances – modules RC+MOV ou MOV+varistance prêts à l'emploi pour borniers Phoenix Contact, Weidmüller, Wago ; protection des entrées/sorties numériques et analogiques d'automates PLC

Paramètres de sélection d'une varistance

• Tension de service (Vn) : tension nominale du circuit protégé (réseau 230 V AC → Vn = 275 V ; 24 V DC → Vn = 30 V)
• Tension de limitation (Vc) : 1,2–1,5 × Vn – choisie pour ne pas réagir aux crêtes normales
• Absorption d'énergie : Ws (surtension unique) et Wc (énergie cyclique) – selon classe de risque
• Temps de réponse : < 25 ns (MOV) – plus rapide que le fusible et le relais
• Courant de crête non répétable (Ipeak) : de 200 A (CMS) à 70 kA (varistances 60 mm)
• Température de fonctionnement : –40…+85 °C (standard), jusqu'à +125 °C (versions auto/industrielles)

Applications

• Protection des alimentations à découpage (SMPS) et onduleurs UPS contre les surtensions réseau
• Parafoudres (SPD) dans les tableaux électriques classe B, C, D
• Suppression des arcs sur contacts de relais, bobines d'électroaimants et sorties transistor
• Protection des entrées/sorties analogiques et numériques de PLC contre les surtensions de lignes de capteurs
• Protection des ports de communication : Ethernet, RS-485, CAN, Profibus, USB dans les systèmes d'automatisation
• Protection des installations photovoltaïques – modules DC et AC contre la foudre

Offre RGB Elektronika

RGB Elektronika propose des varistances MOV, des varistances CMS et des varistances disques pour la protection contre les surtensions des entraînements électriques, alimentations, automates PLC et systèmes de signaux. Disponibles : varistances EPCOS/TDK, Vishay, Littelfuse et Bourns de 18 à 1000 V et modules de protection prêts pour rails DIN. Assistance au choix de la varistance appropriée selon le schéma de l'application, la classe de tension et l'énergie absorbée requise.
