Diodes et ponts de diodes

Diodes et ponts de diodes – composants fondamentaux de l'électronique de puissance et de l'alimentation

Les diodes et ponts de diodes sont des composants d'électronique de puissance assurant la conduction directionnelle du courant, le redressement de la tension alternative et la protection des circuits contre les surtensions inverses. RGB Elektronika propose une gamme complète de diodes et ponts de diodes dédiés aux applications industrielles : des petites diodes de signal CMS aux diodes rapides et Schottky jusqu'aux grands modules de pont pour entraînements de forte puissance. Tous les produits sont originaux, livrés par des canaux de distribution autorisés et conformes aux exigences RoHS et IPC-7711/7721.

Les diodes industrielles fonctionnent avec des tensions de blocage jusqu'à 6000 V et des courants de conduction jusqu'à 600 A. Boîtiers : DO-15, DO-41, TO-220, TO-247, D²PAK (CMS), et pour les modules de pont – SEMIPACK, B-series, SKB, SKD. Les pertes de commutation et la capacité de jonction sont des paramètres clés pour les applications à haute fréquence (SMPS, PFC, onduleurs). Les ponts monophasés (4 diodes) et triphasés (6 diodes) simplifient la conception des redresseurs et réduisent l'inductance nécessaire au filtrage.

Types de diodes et ponts dans l'offre

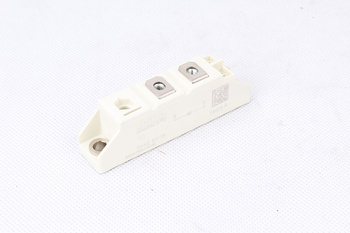

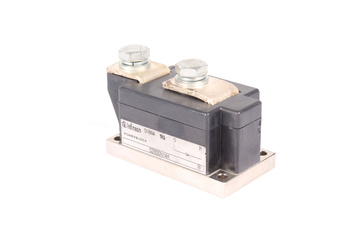

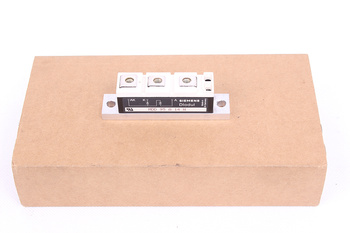

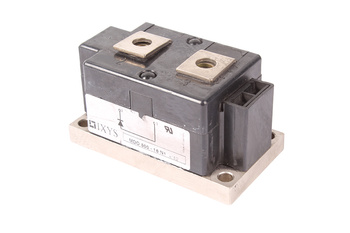

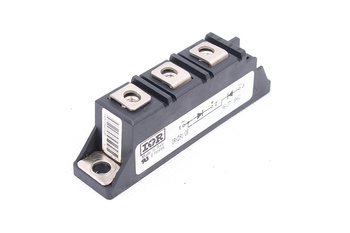

• Diodes redresseuses standard – courants jusqu'à 100 A, tensions jusqu'à 1600 V, temps de recouvrement inverse (trr) 0,5–5 µs. Boîtiers DO-41, P600, TO-220, R-6. Applications : redresseurs de faible et moyenne puissance, UPS, alimentations de contrôleurs.

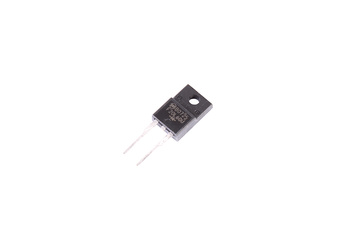

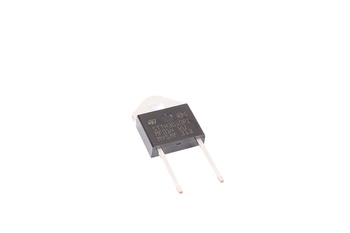

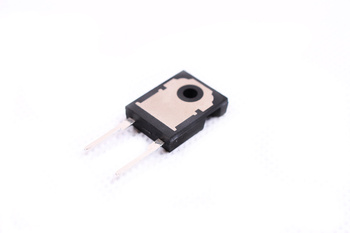

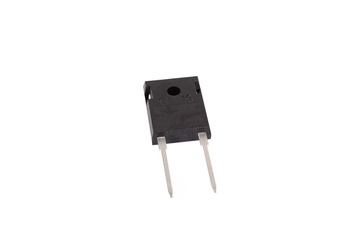

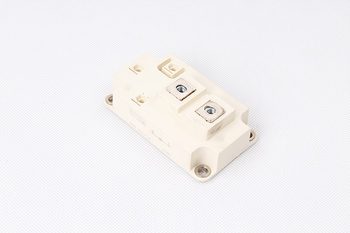

• Diodes rapides (fast recovery) – trr <200 ns, tensions jusqu'à 1200 V. Pour onduleurs, SMPS et circuits PFC fonctionnant au-dessus de 1 kHz. Pertes de commutation minimales, caractéristique de recouvrement inverse contrôlée (soft recovery).

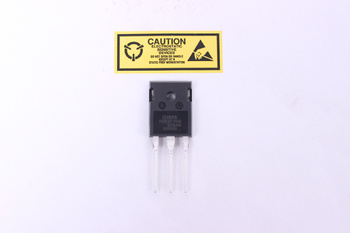

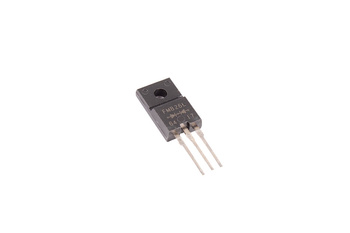

• Diodes Schottky – très faible chute de tension de conduction (Vf = 0,25–0,45 V), pas de phénomène de recouvrement inverse (idéal pour redresseurs synchrones DC/DC). Tensions jusqu'à 200 V, courants jusqu'à 60 A. Modèles SiC (carbure de silicium) fonctionnent jusqu'à 175°C sans dégradation.

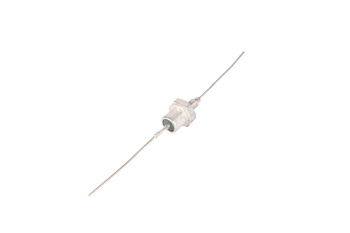

• Diodes TVS et Zener (de protection) – diodes transil TVS pour protection contre ESD et surtensions jusqu'à 600 W (1 ms). Diodes Zener pour la stabilisation de tension, plages 2,4–200 V, tolérance ±2–±5%. Boîtiers DO-35, DO-41, SOD-123, SMA, SMB, SMC.

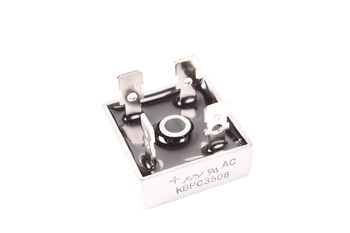

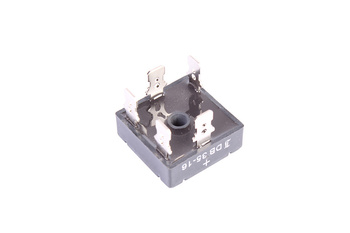

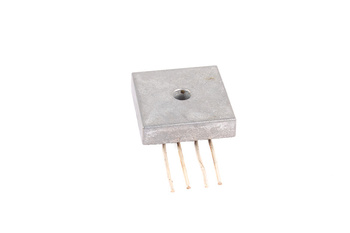

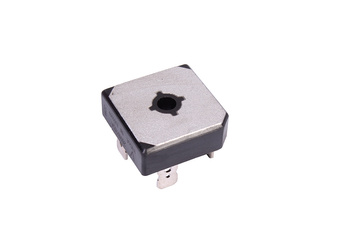

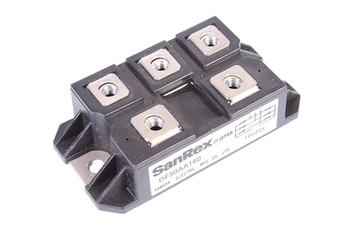

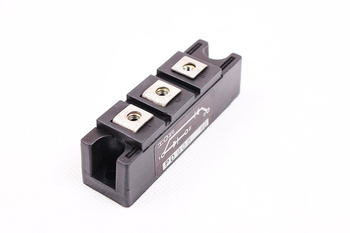

• Ponts monophasés (pont de Graetz) – 4 diodes dans un boîtier, courants 1–50 A, tensions jusqu'à 1000 V. Boîtiers KBP, KBL, KBPC (vissage sur radiateur), GBU. Utilisés dans alimentations, chargeurs et redresseurs de faible puissance.

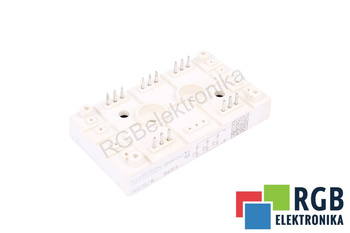

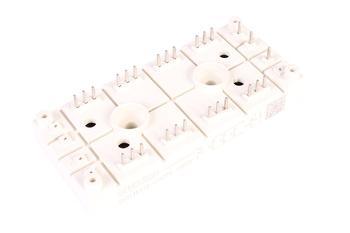

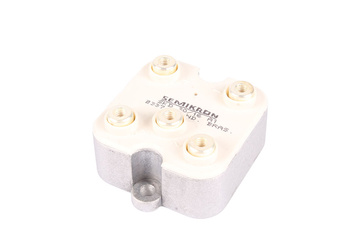

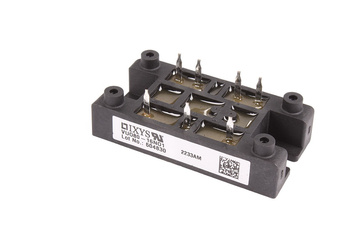

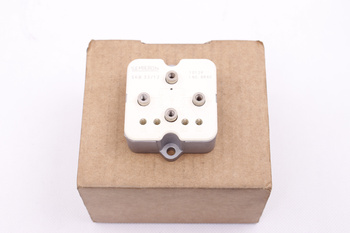

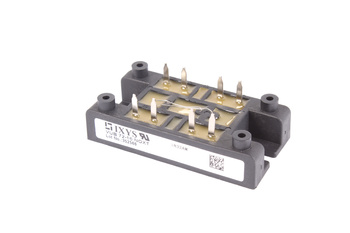

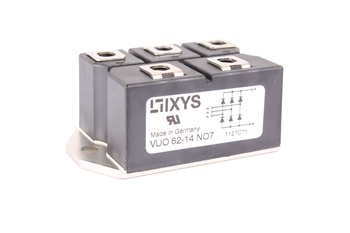

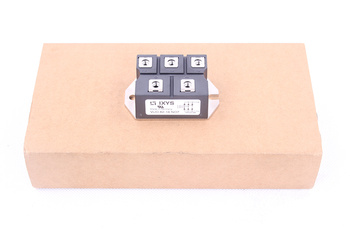

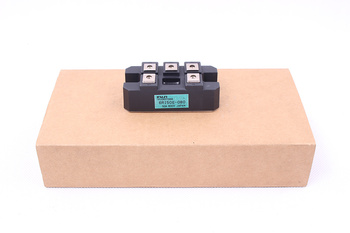

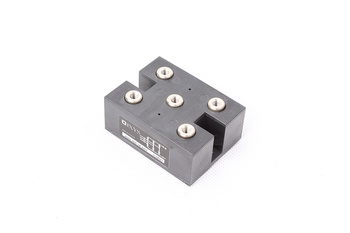

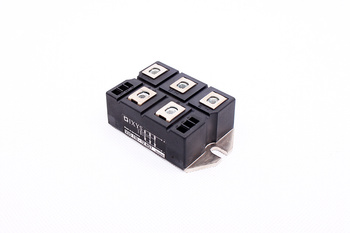

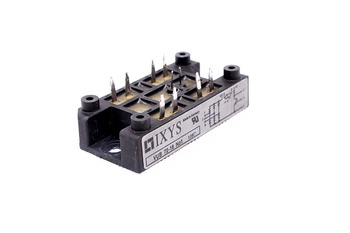

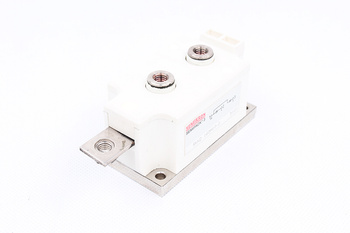

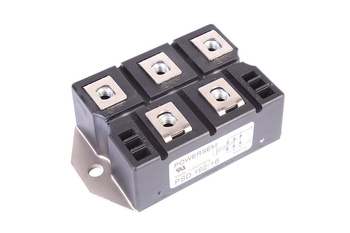

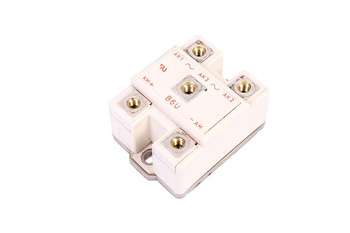

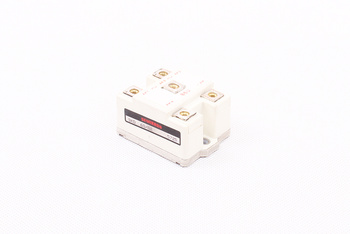

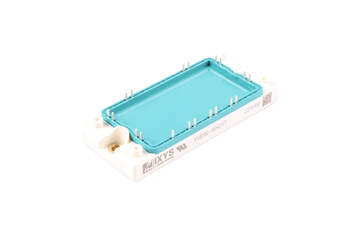

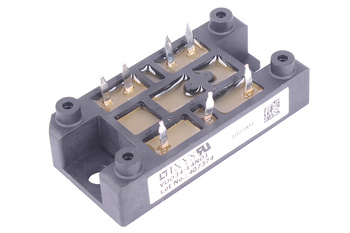

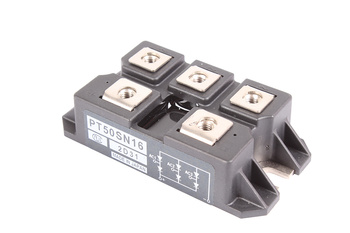

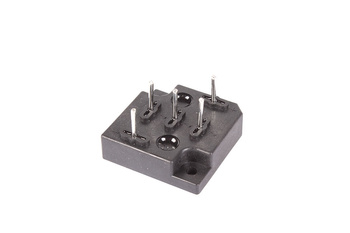

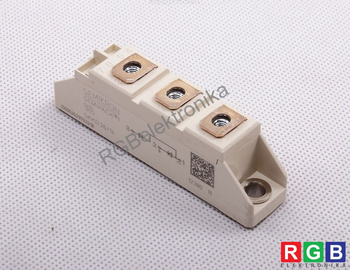

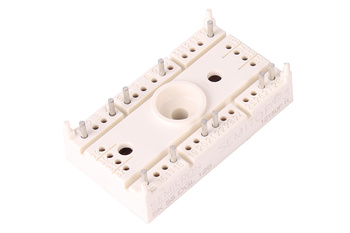

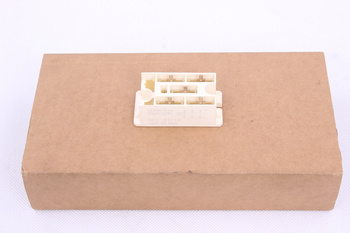

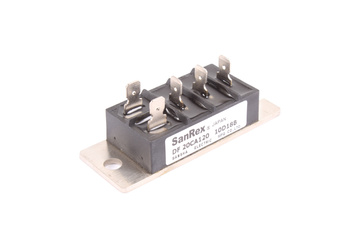

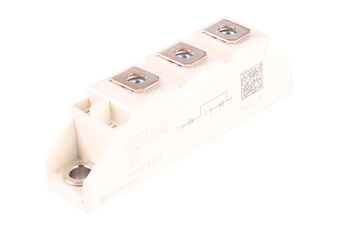

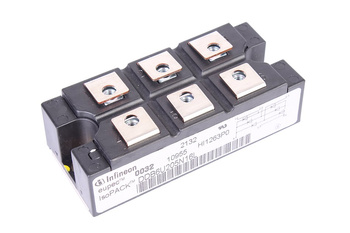

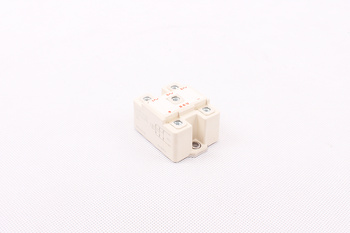

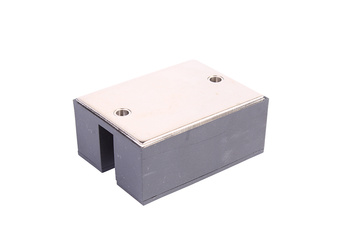

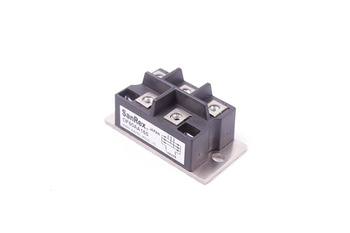

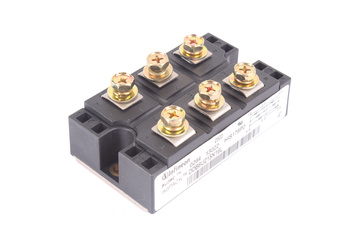

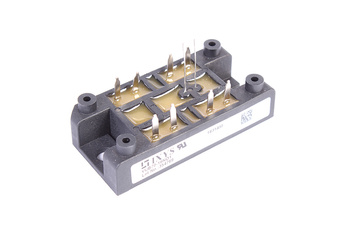

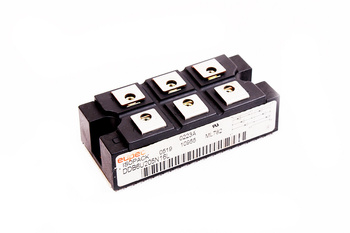

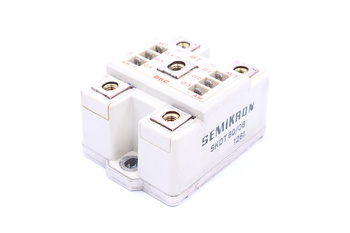

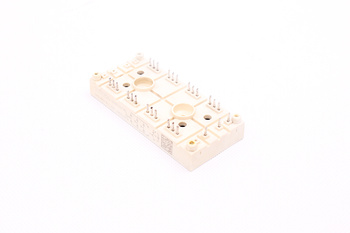

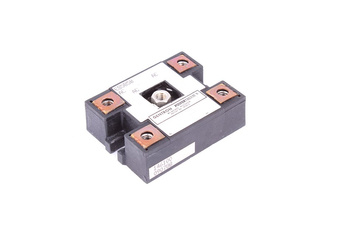

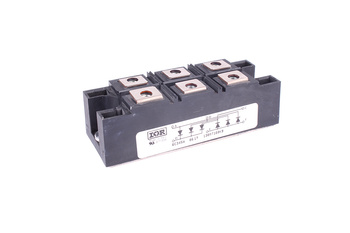

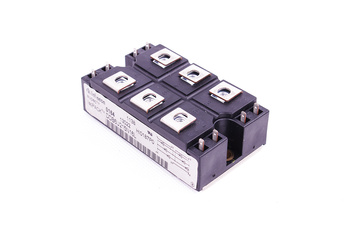

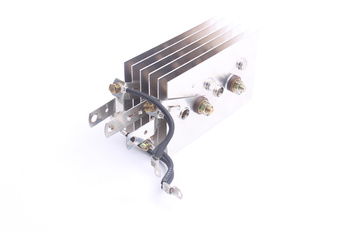

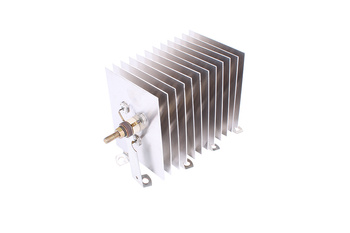

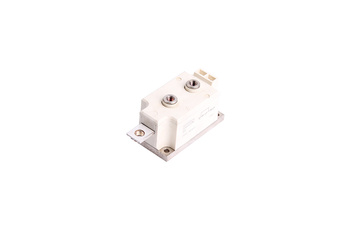

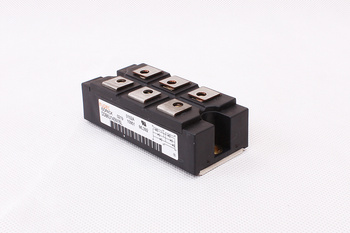

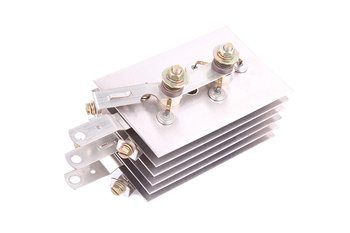

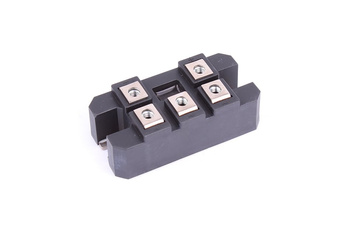

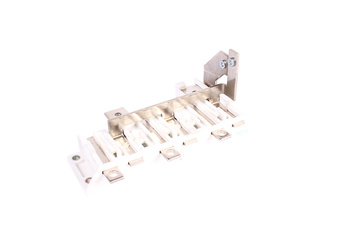

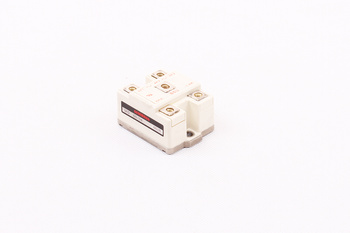

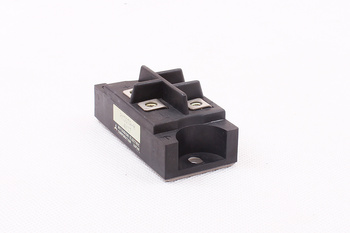

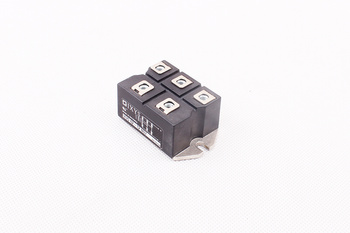

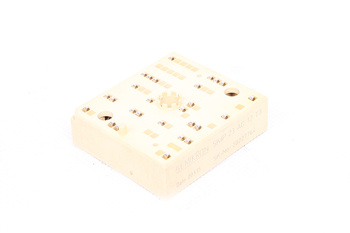

• Ponts triphasés (pont hexaphasé) – 6 diodes, courants jusqu'à 600 A en modules SEMIPACK/SEMITOP, tensions 1200–1700 V. Utilisés dans les redresseurs industriels triphasés, entraînements AC/DC et systèmes de récupération. Boîtiers SKB, SKD avec fixation sur radiateur.
• Diodes SiC (carbure de silicium) – nouvelle génération, fonctionnement jusqu'à 175°C, pas de recouvrement inverse, tensions jusqu'à 1700 V. Permettent d'augmenter la fréquence de commutation des onduleurs et de réduire les filtres LC. Compatibles avec IGBT Si comme diodes de roue libre.

Applications des diodes et ponts de diodes

• Alimentations à découpage industrielles (SMPS) – diodes rapides et SiC comme redresseurs primaires et secondaires. Ponts B2 ou B6 dans les sections PFC.

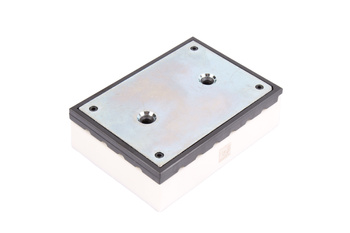

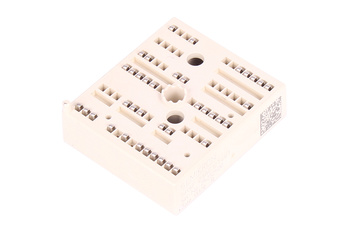

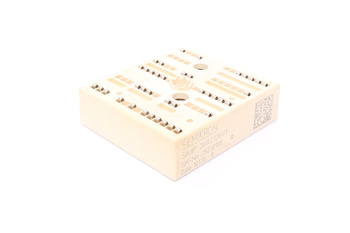

• Entraînements AC (variateurs de fréquence) – ponts B6 pour le redressement de la tension triphasée ; diodes SiC comme antiparallèles aux IGBT ou SiC-MOSFET dans le pont d'onduleur.

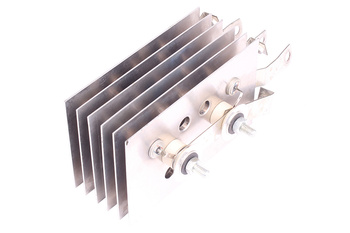

• Postes de soudage industriels – ponts B6 SEMIPACK 50–200 A pour le redressement de la tension d'alimentation ; diodes rapides pour la commutation de l'arc.

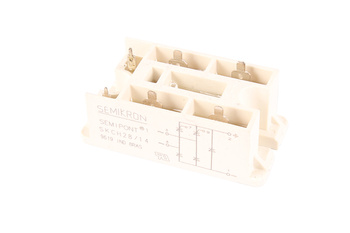

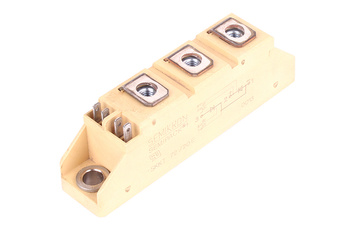

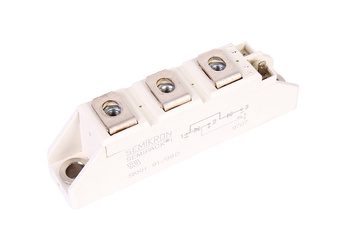

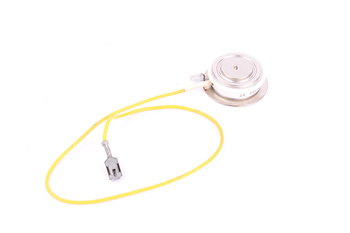

• Systèmes UPS et entraînements avec récupération – ponts thyristor-diode ; diodes de blocage du flux de courant inverse dans les circuits de charge de batteries.
• Protections électriques – diodes TVS pour la protection des entrées des modules PLC, convertisseurs et contrôleurs de servocommandes. Diodes Schottky comme protection de polarisation inverse.
• Énergies renouvelables (PV, éolien) – diodes de blocage du flux de courant inverse dans les circuits parallèles de panneaux photovoltaïques ; redresseurs à diodes SiC dans les convertisseurs boost.

Sélection d'une diode ou d'un pont – paramètres clés

• Tension de blocage (VRRM) – au moins 2× la tension de service maximale avec marge pour les surtensions réseau
• Courant de conduction (IF(AV)) – avec une réserve de 20–30% par rapport au courant continu ; tenir compte des courants de démarrage et impulsionnels
• Temps de recouvrement inverse (trr) – détermine les pertes de commutation ; plus la fréquence est élevée, plus ce paramètre est important
• Température de jonction (Tj max) – typiquement 150–175°C ; sélection du radiateur selon la résistance thermique Rθjc
• Conformité RoHS et normes qualité – exiger la déclaration de conformité RoHS et les certifications AEC-Q101 (automobile) ou MIL-PRF-19500 (militaire) si requis
