Borniers

Borniers – barrettes et blocs de connexion pour moteurs électriques et variateurs

Les borniers sont des composants de connexion montés dans des moteurs électriques AC et DC, des servovariateurs et des convertisseurs pour raccorder les câbles d'alimentation et de commande. Équipés de bornes à vis ou à ressort sur une plaque isolée ou un support de montage, ils assurent des connexions fiables et sécurisées en présence de vibrations, de températures élevées et d'humidité. Utilisés comme composants d'origine sur les moteurs et comme pièces de rechange lors des réparations et modernisations. Fabricants : Phoenix Contact, Weidmüller, ABB, Siemens, Molex.

Types de borniers

• Barrettes à vis – vis M3–M6 ; câbles 0,5–35 mm² ; montage sur rail DIN 35 mm ou direct ; fiables sous vibrations ; Phoenix Contact UK, Weidmüller WDU
• Barrettes à ressort (push-in) – montage rapide sans outil ; bornes à ressort pour conducteurs rigides et souples ; courant jusqu'à 32 A ; Phoenix Contact PTFIX, Wago 2273, ABB SNK

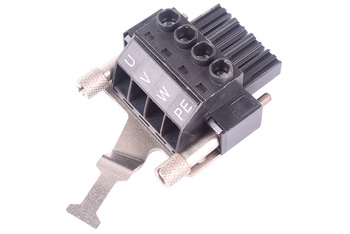

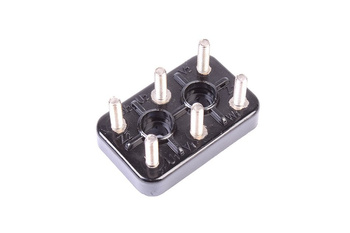

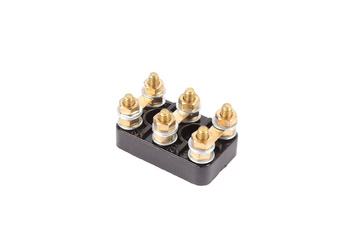

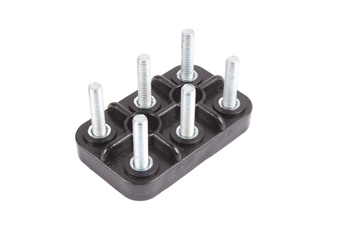

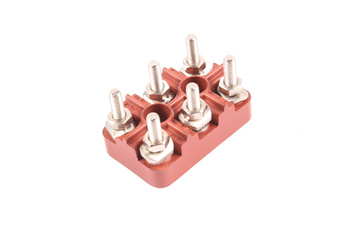

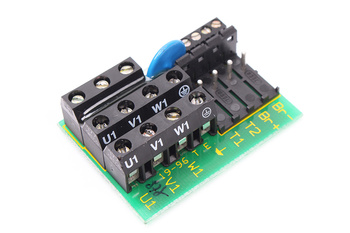

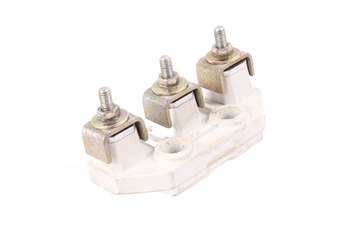

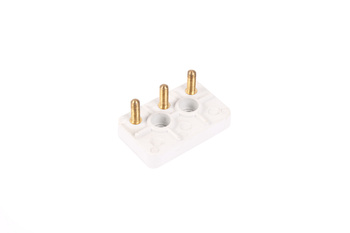

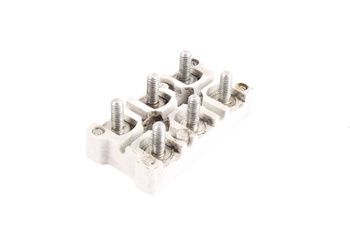

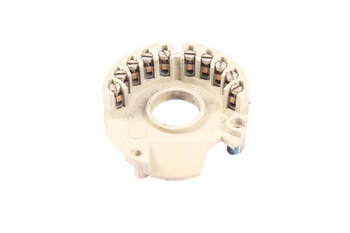

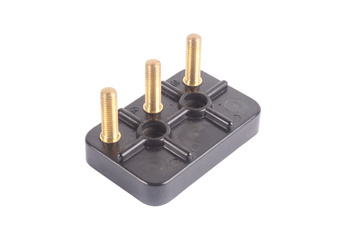

• Borniers moteur (plaques à bornes) – plaque de raccordement interne du moteur ; configuration étoile/triangle ; bornes M4–M8 ; classe d'isolation F/H ; remplacement OEM pour ABB, Siemens, WEG, SEW

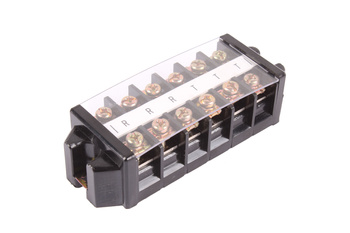

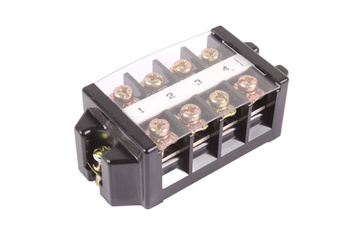

• Blocs de jonction multipolaires – blocs compacts 4–16 pôles ; pour tableaux de distribution et armoires de commande ; courant 16–125 A ; certification IEC 60947-7-1
• Bornes de protection PE et de pontage – barrettes de mise à la terre PE ; pontets de regroupement de potentiels ; isolés et non isolés ; couleurs : jaune-vert (PE), bleu (N), gris (L)
• Bornes pour armoires API et automates – borniers miniatures 2,5–10 mm² ; bus de signaux 24 V DC ; pas compact 3,5–5 mm ; pour Siemens SIMATIC, Allen-Bradley, Beckhoff

Paramètres de sélection

• Section du conducteur – 0,5–35 mm² ; adapter au courant moteur et à la norme d'installation électrique
• Courant nominal – 6 A (signal) à 125 A (moteur) ; prévoir une marge de ~20% au-dessus du courant de service
• Tension nominale – 250 V / 400 V / 630 V ; conformité avec la tension d'alimentation du système
• Type de borne – à vis (fiable sous vibrations) / à ressort push-in (montage rapide) / sans outil
• Montage – rail DIN 35 mm / barrette de montage / montage direct sur moteur ; vérifier la compatibilité avec l'espace d'installation
• Certifications et environnement – IEC 60947-7-1, UL 508, CSA ; température de service -40°C à +120°C pour les versions moteur

Offre RGB Elektronika

RGB Elektronika fournit des borniers et barrettes de connexion pour moteurs électriques, variateurs et armoires de commande. Nous proposons des bornes à vis et à ressort Phoenix Contact, Weidmüller et Wago ainsi que des borniers internes de moteurs en remplacement OEM pour ABB, Siemens, SEW et WEG. Nous aidons à sélectionner le jeu de bornes adapté à une application moteur ou à un système de commande spécifique.
