Contacteurs, transformateurs, transformateurs de courant, sectionneurs

Contacteurs, transformateurs, transformateurs de mesure et sectionneurs – appareillage de coupure et de mesure

Cette catégorie couvre l'appareillage de coupure et de mesure basse et moyenne tension utilisé dans les tableaux de distribution, les armoires de commande et les installations industrielles. Vous y trouverez des contacteurs électromagnétiques et à vide pour la commande de moteurs et de charges résistives, des transformateurs de tension et d'isolement, des transformateurs de courant et de tension pour la mesure et la protection, des sectionneurs et porte-fusibles pour l'isolement des circuits ainsi que des disjoncteurs-moteurs. Utilisés dans les tableaux de distribution, les armoires de commande, les postes de transformation et les systèmes d'entraînement. Principaux fabricants : Siemens, ABB, Schneider Electric, Eaton, LS Electric, Chint, Hager, Phoenix Contact.

Types d'éléments de coupure et de mesure

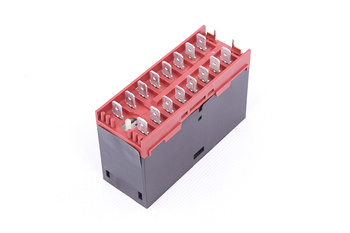

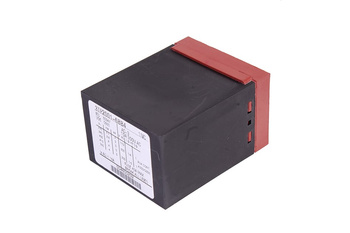

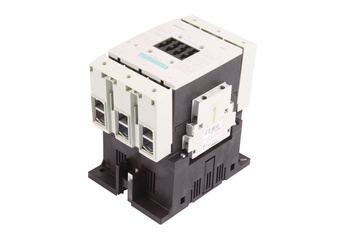

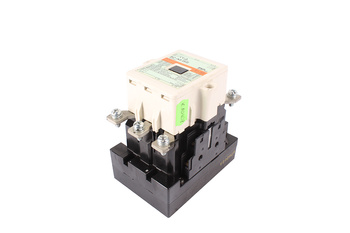

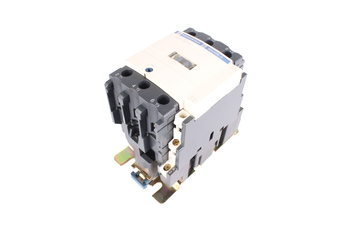

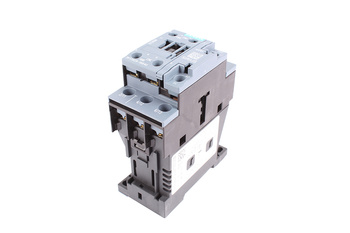

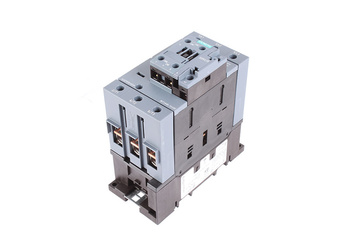

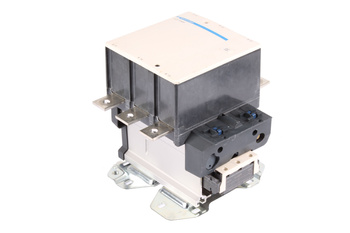

• Contacteurs électromagnétiques AC – catégories d'utilisation AC-1, AC-2, AC-3, AC-4 ; tension bobine 24–690 V DC/AC ; courant contacts 6–2000 A ; contacts auxiliaires NO/NF ; blocs de contacts modulaires ; Siemens 3RT, ABB A-série, Schneider LC1D, Eaton DILM
• Contacteurs à vide – tension 1–12 kV ; courant 100–3200 A ; pour moteurs et condensateurs ; durée mécanique >10 millions d'opérations ; Siemens 3TL, ABB VS, Eaton DILVC

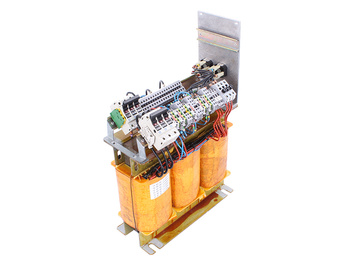

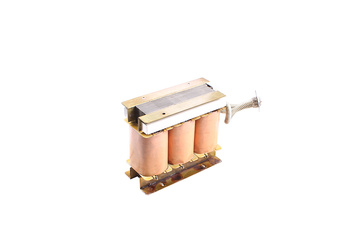

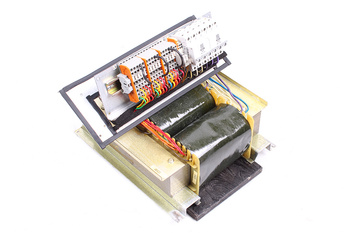

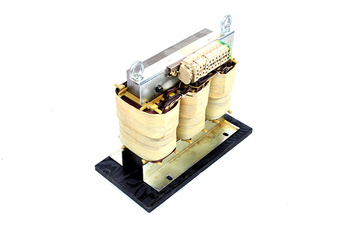

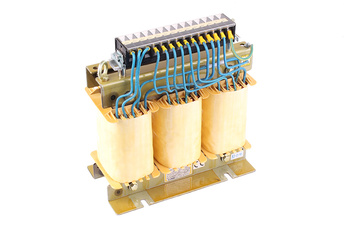

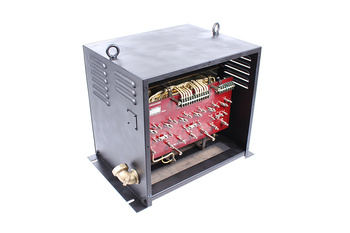

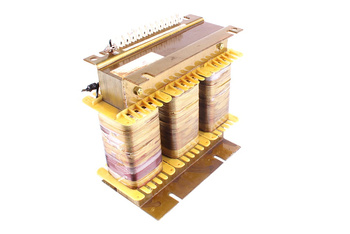

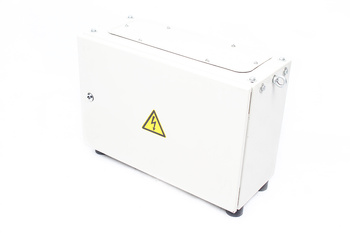

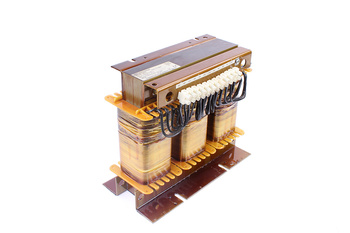

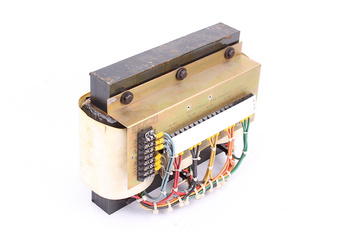

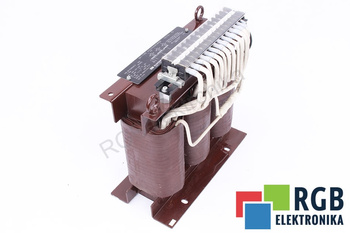

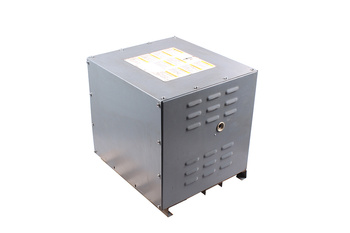

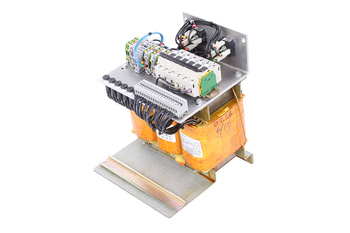

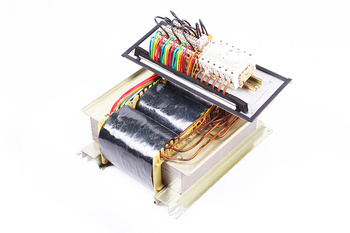

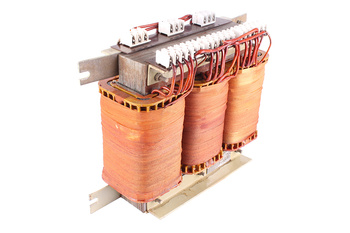

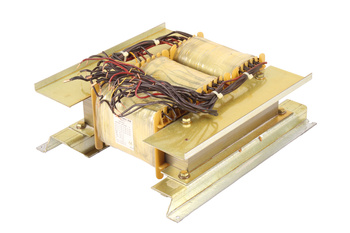

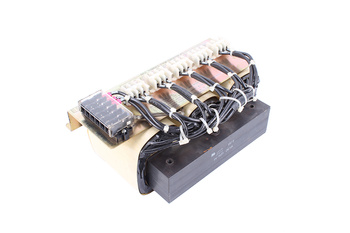

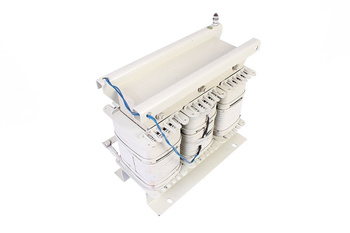

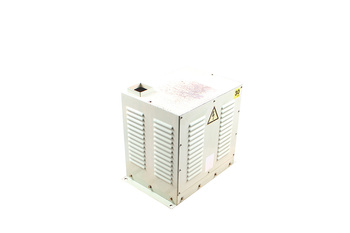

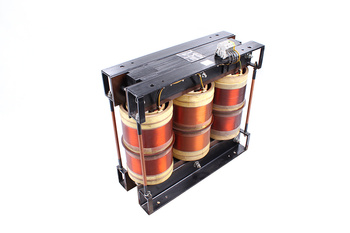

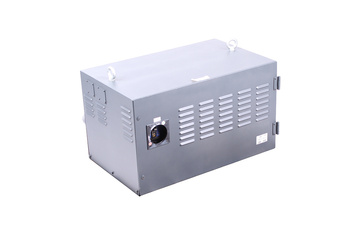

• Transformateurs de tension et d'isolement – 230/400 V → 12/24/48/110/230 V ; puissance 25 VA–50 kVA ; classe d'isolation F/H ; transformateurs de commande monophasés ; Hahn-Elektro, Block, Murrelektronik, Phoenix Contact

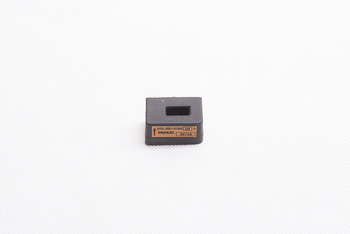

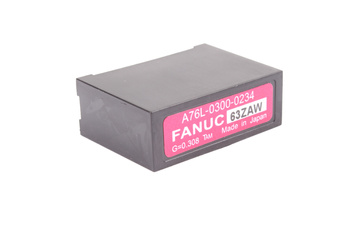

• Transformateurs de courant (TC) – classe de précision 0,5/1/3/5P ; rapport 5 A–3200 A/5 A ou 1 A ; montage sur rail ou câble ; pour compteurs d'énergie, analyseurs et protections ; ABB CR, Schneider A9A, Chint BH
• Transformateurs de tension (TT/TP) – mesure de tension en réseaux HTA et HTB ; classe 0,5–3P ; tension primaire jusqu'à 36 kV ; secondaire 100/110 V ; ABB, Schneider, Areva T&D

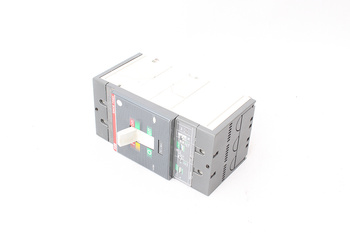

• Sectionneurs et porte-fusibles – courant 20–3200 A ; tension jusqu'à 1000 V AC ; commande manuelle, rotative ou à levier ; avec cartouches NH0–NH4 ; Siemens 3KA/3LD, ABB OT/OS, Schneider TeSys, Eaton P-switch

Paramètres de sélection

• Catégorie d'utilisation (AC-1 à AC-4, DC-1 à DC-5) – définit le type de charge : AC-3 (moteurs à cage), AC-4 (moteurs à bagues et inverseurs), DC-5 (excitation moteur DC)
• Courant nominal et tension bobine – sélection avec coefficient de déclassement pour température ambiante >40 °C ; bobine 24 V DC pour automates, 230 V AC pour commande locale
• Classe de précision TC – 0,5 (facturation), 1 (industriel), 3/5P (protection) ; classe de sécurité PS pour systèmes de protection numériques
• Rapport de courant – adapté au courant maximum du circuit ; 1 A ou 5 A au secondaire ; câble de mesure ou jeu de barres au primaire
• Puissance nominale du transformateur – calculée sur la charge totale du circuit de commande ; classe d'isolation vs plage de températures ; PELV/SELV pour tensions de sécurité
• Sectionneur – type sectionnement vs porte-fusibles ; calibre des cartouches NH ; possibilité de cadenassage (LOTO) ; indice de protection IP pour montage extérieur

Offre RGB Elektronika

RGB Elektronika fournit l'appareillage de coupure et de mesure Siemens, ABB, Schneider Electric, Eaton et Chint — contacteurs AC/DC et à vide, transformateurs de commande, transformateurs de courant et de tension, sectionneurs et porte-fusibles. Nous aidons à sélectionner le type et la catégorie d'utilisation adaptés à chaque application d'entraînement, de distribution ou de mesure.
