Réducteurs

Réducteurs – réducteurs, engrenages planétaires et vis sans fin pour moteurs électriques

Les réducteurs sont des unités mécaniques de transmission de puissance qui réduisent la vitesse du moteur et augmentent le couple en sortie. Largement utilisés dans l'automatisation industrielle, la robotique, les machines d'emballage, les appareils de levage, les convoyeurs et les entraînements de précision. Le choix d'un réducteur porte sur le type de mécanisme, le rapport de réduction, la classe de jeu et le type de bride de montage. Fabricants : SEW-Eurodrive, Nord, Bonfiglioli, Brevini, Apex Dynamics, Neugart, Wittenstein.

Types de réducteurs

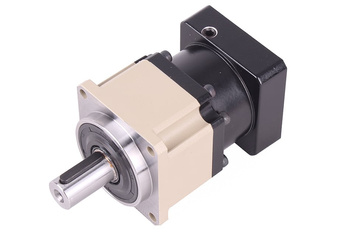

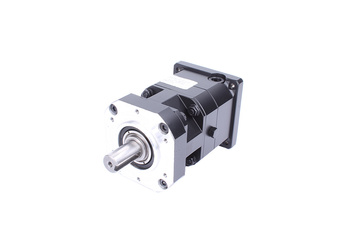

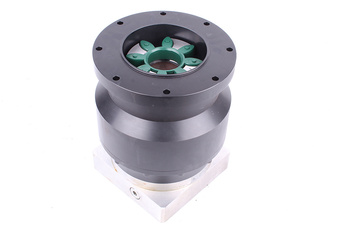

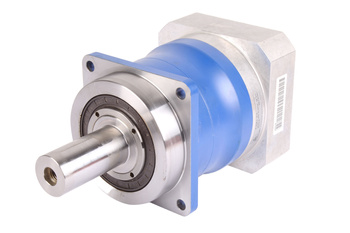

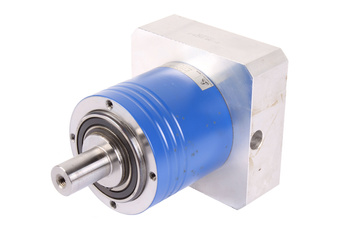

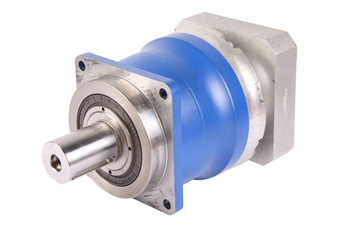

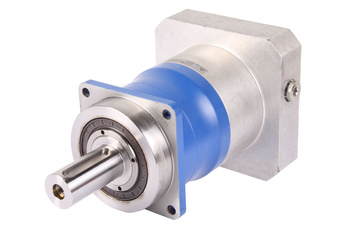

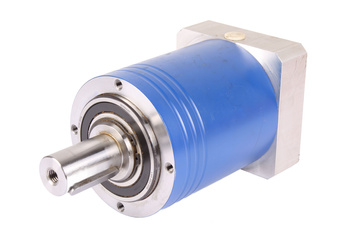

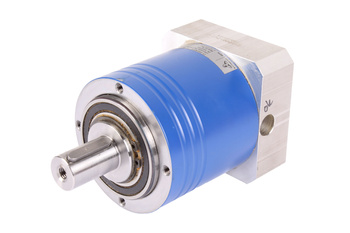

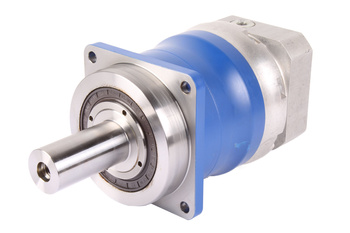

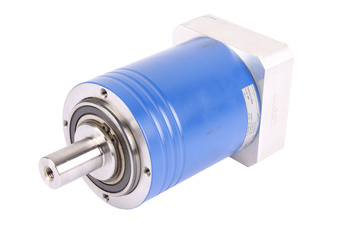

• Réducteurs planétaires – satellites et solaire ; construction compacte à rapport élevé ; rendement 95–98% ; jeu 1–8 arcmin ; servocommandes CNC, robots, machines d'emballage ; Neugart PLPE, Wittenstein alpha, Apex AE

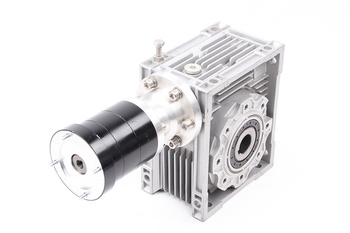

• Réducteurs à vis sans fin – vis et roue hélicoïdale ; autobloquants (i>1/tan(angle de montée)) ; rapports 5:1–100:1 ; rendement 50–90% ; convoyeurs, ascenseurs, portails, entraînements lents ; SEW SA, Nord SK, Bonfiglioli W

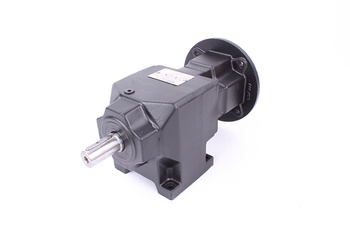

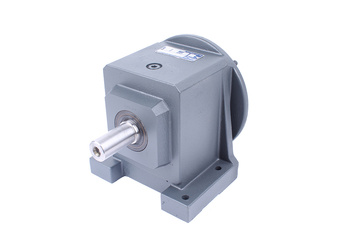

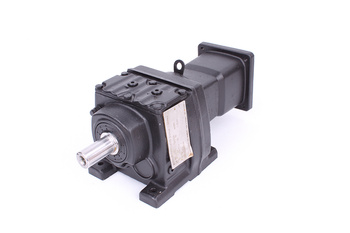

• Réducteurs à engrenages cylindriques – roues droites ou hélicoïdales ; rendement 97–99% ; multistages 2–4 étages ; forts couples et puissances élevées ; SEW MC/MD, Nord SK, Flender

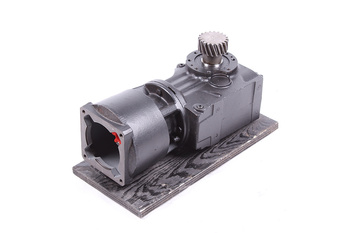

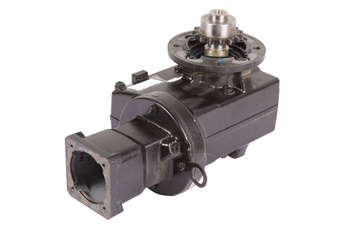

• Réducteurs coniques et coniques-cylindriques – changement de direction 90° ; rapport 1:1–15:1 ; entraînements d'angle, convoyeurs à bandes, mélangeurs ; SEW K, Nord SK (BF), Bonfiglioli A

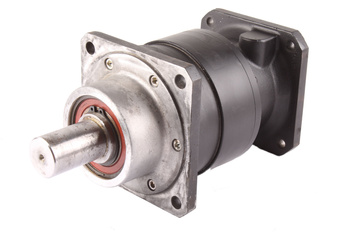

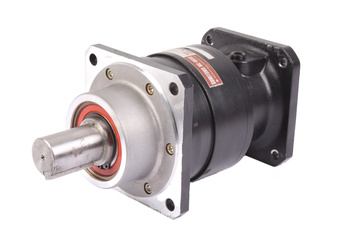

• Réducteurs cycloïdaux et harmonic drive – jeu très faible <1 arcmin ; rapport élevé dans un boîtier compact ; bras de robots, axes rotatifs CNC, machines de mesure ; Sumitomo, Nabtesco RV, HD Systems

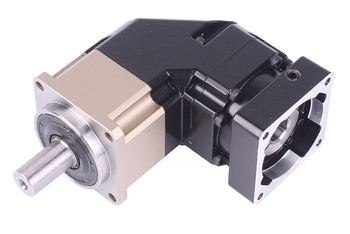

• Réducteurs angulaires compacts – boîtier aluminium ; bride NEMA ou IEC ; montage direct sur servomoteur ; axes linéaires CNC, machines d'impression et textiles ; Apex AE, Neugart WPLE, Apex PAII

Paramètres de sélection

• Rapport de réduction – i = nent/nsort ; plage 3:1–3000:1 selon le type ; sélection en fonction de la vitesse de sortie requise
• Couple nominal et de pointe – T2N et T2max [Nm] ; tenir compte du cycle de travail et des surcharges
• Type d'interface moteur – bride IEC B5/B14 / NEMA / servo direct (sans bride) ; ajustement de l'arbre d'entrée
• Jeu angulaire – arcmin ; servocommandes de précision <3 arcmin (planétaire P1) ; entraînements généraux 8–15 arcmin
• Rendement – vis sans fin 50–90% (dépendant de la charge) ; cylindrique/planétaire 95–98% ; impact sur l'échauffement et la consommation
• Montage et étanchéité – horizontal / vertical / suspendu ; IP54–IP65 ; température de service -25°C à +80°C

Offre RGB Elektronika

RGB Elektronika fournit des réducteurs industriels SEW-Eurodrive, Nord, Bonfiglioli, Neugart, Wittenstein et Apex Dynamics – cylindriques, vis sans fin, planétaires, coniques et cycloïdaux. Nous proposons des ensembles moteur-réducteur et des réducteurs seuls à monter sur un moteur existant. Nous aidons à sélectionner le rapport, le couple et la classe de jeu pour une application servo ou d'entraînement spécifique.
