Paliers lisses

Paliers lisses – un guidage fiable et sans entretien

Les paliers lisses supportent les charges par contact glissant direct entre les surfaces en contact, sans éléments roulants. Ils fonctionnent ainsi silencieusement, amortissent efficacement les vibrations, sont légers et très résistants aux chocs et aux contaminations. De nombreuses conceptions sont autolubrifiantes, ce qui élimine totalement le besoin de lubrification et d'inspections périodiques, réduisant les coûts d'exploitation. Chez RGB Elektronika, vous trouverez des bagues, des coussinets fendus, des paliers à collerette, des rondelles de butée et des rotules lisses – en bronze fritté, composites PTFE, polymères techniques et matériaux métallo-polymères. Le matériau de glissement correctement choisi détermine la durabilité et la fiabilité du palier. Ces solutions conviennent à l'industrie, l'hydraulique, la robotique et l'automatisation sous fortes charges et dans des conditions environnementales exigeantes.

Types de paliers lisses

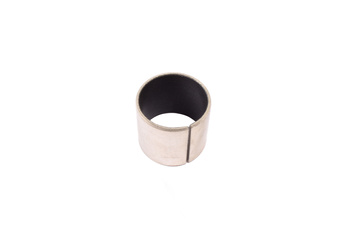

• Bagues cylindriques – guidage des mouvements rotatifs et alternatifs des arbres, diamètres de 3 à 300 mm, montage serré dans le logement
• Coussinets fendus – montage et remplacement faciles sans démontage de l'arbre, utilisés dans les vilebrequins et les machines lourdes
• Paliers à collerette – supportent simultanément les charges radiales et axiales, la collerette empêche le déplacement axial
• Rondelles et plaques de glissement – éléments plats pour reprendre les efforts axiaux et le guidage linéaire, épaisseur à partir de 1 mm

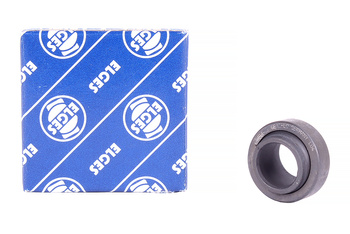

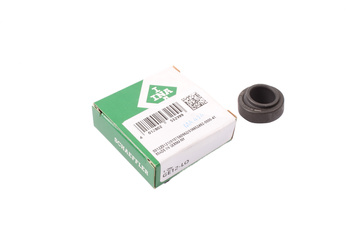

• Rotules lisses (GE) – compensent le désalignement et les mouvements oscillants, surface sphérique en version acier/acier ou acier/PTFE

Matériaux de glissement et leurs propriétés

• Bronze fritté imprégné d'huile – bagues autolubrifiantes sans entretien, valeur pv admissible jusqu'à 1,8 N/mm²·m/s

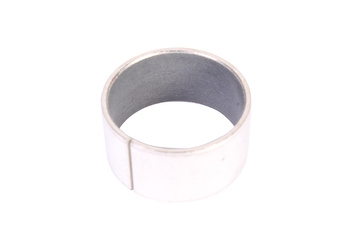

• Composites métallo-polymères (DU) – couche PTFE sur support acier-bronze, fonctionnement à sec, coefficient de frottement 0,03–0,20
• Polymères techniques (PA, POM, PEEK) – résistants à la corrosion et aux produits chimiques, légers, pour l'agroalimentaire et les milieux humides
• Bronze au graphite – lubrification solide au graphite, fonctionnement à haute température jusqu'à +300°C et sans apport de lubrifiant
• Composites bobinés en fibres – capacité de charge statique élevée jusqu'à 250 N/mm², résistance aux chocs et aux charges de bord

Principaux avantages des paliers lisses

• Fonctionnement sans entretien – les versions autolubrifiantes n'exigent aucune relubrification ni remplacement de graisse durant toute leur durée de vie
• Fonctionnement silencieux et doux – l'absence d'éléments roulants réduit le bruit et amortit les vibrations dans les mécanismes de précision
• Résistance à la contamination – ils tolèrent la poussière, l'humidité et les salissures qui endommageraient les roulements
• Conception compacte et légère – la faible hauteur de montage économise de l'espace et réduit la masse de l'ensemble de la structure

Paramètres de sélection

• Pression surfacique (p) – charge admissible par unité de surface, jusqu'à 250 N/mm² pour les matériaux composites
• Vitesse de glissement (v) – vitesse linéaire de contact maximale, jusqu'à 2,5 m/s en fonctionnement à sec
• Valeur pv – le produit de la pression et de la vitesse qui détermine la chaleur générée et la durée de vie du palier
• Plage de température et environnement – de -200°C à +300°C, versions résistantes à la corrosion, aux milieux agressifs et à l'eau de mer

Pourquoi commander des paliers lisses chez RGB Elektronika ?

• Large gamme de matériaux – bagues métalliques, polymères et composites pour chaque application disponibles en stock
• Conseil technique – aide au choix du matériau et des dimensions selon la charge, la vitesse et l'environnement de travail
• Produits de fabricants renommés – composants d'une qualité reproductible et à la documentation technique complète
• Traitement rapide des commandes – articles en stock expédiés sous 24 à 48 heures
• Support après-vente – fiches techniques, diagrammes pv et instructions de montage pour chaque type de palier
