Codeurs industriels – mesure précise de position et de vitesse

Les codeurs industriels sont des transducteurs électromécaniques qui convertissent la rotation d'arbre ou le déplacement linéaire en signaux électriques, permettant un contrôle précis de la position, de la vitesse et de l'accélération dans les systèmes d'automatisation. Chez RGB Elektronika, vous trouverez une large gamme de codeurs des principaux fabricants tels que Heidenhain, SICK, Baumer, Pepperl+Fuchs et IFM, couvrant les versions incrémentales, absolues monotour et multitour en technologies optique, magnétique et inductive. Nos codeurs sont conçus pour les machines CNC, les servocommandes, les convoyeurs, la robotique et toute application industrielle nécessitant un retour de position fiable.

Types de codeurs disponibles

• Codeurs incrémentaux – génèrent des trains d'impulsions (canaux A, B, Z) proportionnels à la rotation; résolutions de 100 à 10 000 PPR; modèles à arbre plein et à arbre creux M58/M36/M30
• Codeurs absolus monotour – fournissent un code de position unique pour chaque angle d'arbre (0°–360°); résolution 12–17 bits; sortie code Gray ou binaire
• Codeurs absolus multitours – suivent la position sur plusieurs tours sans batterie (versions Wiegand, engrenage ou batterie); résolution totale jusqu'à 32 bits
• Codeurs linéaires – règles optiques en verre et systèmes à bande magnétique pour la mesure directe de position sur axes linéaires; résolution jusqu'à 0,1 μm
• Codeurs magnétiques – détection sans contact via anneau magnétique; protection IP69K; adaptés aux environnements difficiles

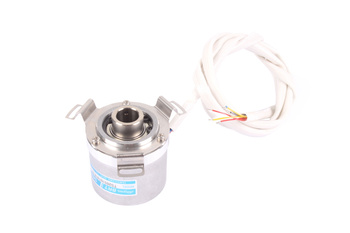

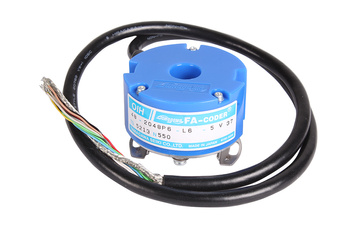

• Codeurs à arbre creux – montage direct sur l'arbre moteur sans accouplements; diamètres 10–42 mm; versions avec bras de couple ou accouplement statorique
• Codeurs à câble – câble en acier inoxydable mesurant les déplacements linéaires 0,1–30 m; sortie analogique 0–10 V ou impulsions; rétraction à ressort intégrée

Paramètres techniques et interfaces de sortie

• Tension d'alimentation – 5 V DC (TTL), 10–30 V DC (HTL/push-pull), 7–30 V DC (pilote de ligne RS422)
• Signaux de sortie – TTL/RS422 différentiel (2×50 mA), HTL asymétrique (100 mA), SSI (série synchrone), BiSS-C, sinus/cosinus 1 Vpp
• Protocoles industriels – PROFIBUS DP, PROFINET, EtherCAT, CANopen, DeviceNet, IO-Link – codeurs absolus natifs fieldbus
• Résolution – incrémental: 1–10 000 PPR; absolu: 12–17 bits monotour, jusqu'à 32 bits multitours
• Indice de protection – IP54 standard, IP65/IP67 étanche, IP68 immersion jusqu'à 3 m, IP69K nettoyage haute pression
• Température de fonctionnement – standard -10°C à +70°C; étendu -40°C à +85°C; modèles inox pour environnements EHEDG/3-A
• Charge arbre et accouplement – charge axiale jusqu'à 80 N, radiale jusqu'à 100 N; accouplement soufflet flexible recommandé

Accessoires et montage de codeurs

Pour une intégration correcte du codeur, nous proposons des accouplements soufflets flexibles (aluminium et inox, alésages 4–30 mm), des brides et adaptateurs de montage, des cordons avec connecteurs M12 (codage A/B/D, 4–8 broches, longueurs 2–15 m), des câbles de rallonge avec blindage feuille et tresse, ainsi que des anneaux magnétiques (versions emmanchées à force et autocollantes). Les accessoires d'évaluation comprennent des oscilloscopes USB et des maîtres IO-Link pour le paramétrage.

Applications industrielles des codeurs

• Centres d'usinage CNC – retour de position des axes sur fraiseuses, tours et rectifieuses; surveillance des entraînements directs et vis à billes
• Servocommandes et robotique – retour de vitesse et position pour servomoteurs synchrones et asynchrones; mouvement coordonné multi-axes
• Systèmes de convoyage et logistique – régulation de vitesse sur convoyeurs à bande et à rouleaux, mesure de longueur, comptage et positionnement produits
• Machines d'emballage et d'impression – contrôle des repères de registre, régulation de tension de bande, synchronisation des cylindres d'impression
• Éoliennes et énergie – mesure de l'angle de calage et d'orientation; vitesse du générateur et position absolue dans les systèmes de commande de nacelle
• Équipements de levage et grues – positionnement de charge, contrôle anti-ballant, position angulaire du tambour de treuil pour systèmes de sécurité

Pourquoi acheter des codeurs chez RGB Elektronika?

• Équipements d'origine – distributeur agréé Heidenhain, SICK, Baumer et autres marques leaders; garantie fabricant complète
• Large gamme – plus de 2 000 modèles de codeurs: incrémentaux, absolus, linéaires, arbre creux pour chaque application
• Conseil technique – aide experte pour choisir la bonne résolution, interface et classe de protection pour votre machine
• Livraison rapide – modèles standard en stock, expédition sous 24–48 heures; livraison express DHL/DPD disponible
• Documentation complète – fiches techniques, dessins dimensionnels, schémas de câblage, fichiers IODD IO-Link et fichiers de configuration fieldbus
