Roulements à rouleaux coniques

Roulements à rouleaux coniques – reprise des charges axiales et radiales

Les roulements à rouleaux coniques sont des unités de roulement conçues pour reprendre simultanément d'importantes charges radiales et des charges axiales agissant dans une seule direction. La géométrie conique caractéristique des chemins de roulement de la bague intérieure, de la bague extérieure et des rouleaux fait que les lignes de pression convergent en un point commun sur l'axe de l'arbre, ce qui assure un roulement pur et une grande rigidité de l'ensemble. Leur conception dissociable – une bague extérieure séparée (cuvette) et un ensemble intérieur (cône avec cage et rouleaux) – simplifie le montage et le réglage du jeu. Chez RGB Elektronika, vous trouverez des roulements à rouleaux coniques à une et deux rangées de fabricants renommés tels que Timken, SKF, FAG et NSK, destinés aux réducteurs, moyeux de roue, engins de construction et agricoles ainsi qu'aux broches de machines-outils.

Conception et principe de fonctionnement

• Chemins et rouleaux coniques – géométrie dans laquelle les sommets des cônes des chemins et des éléments roulants se rejoignent sur l'axe du roulement, garantissant un roulement sans glissement

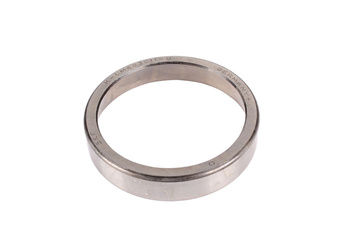

• Bague extérieure dissociable – la cuvette se monte séparément du cône, ce qui simplifie l'installation dans les moyeux et les logements et accélère le remplacement
• Angle de contact 10°–30° – plus l'angle est grand, plus la capacité de charge axiale est élevée ; séries typiques 302xx, 303xx, 320xx et 322xx
• Cage de guidage des rouleaux – en acier embouti ou en laiton usiné, maintenant un espacement régulier et un guidage correct des éléments roulants
• Reprise axiale unidirectionnelle – un roulement seul reprend l'effort axial dans une seule direction, ils se montent donc généralement par paires en opposition

Types et configurations de montage

• Roulements à une rangée – les plus courants, montés par paires ; réglage du jeu par entretoise ou écrou, séries métriques et en pouces
• Roulements à deux rangées (TDO/TDI) – reprennent les charges axiales dans les deux directions, livrés avec un jeu réglé en usine
• Montage « O » (dos à dos) – grand écartement des points d'appui et grande rigidité au basculement, typique des moyeux de roue
• Montage « X » (face à face) – écartement plus faible, utilisé lorsque les charges de basculement sont faibles et que l'arbre se dilate thermiquement
• Jeux appariés (matched sets) – paires à tolérance sélectionnée pour une précontrainte reproductible dans les réducteurs et les broches

Paramètres et matériaux

• Acier à roulement 100Cr6 (AISI 52100) – trempé à 58–64 HRC, à haute capacité de charge et résistance à la fatigue de contact
• Plage de température -30°C à +120°C – versions stabilisées thermiquement pour un fonctionnement au-delà de +150°C dans les paliers chauds
• Classes de précision P0–P5 selon ISO 492 / DIN 620 – choix en fonction de la précision requise et de la vitesse de rotation
• Étanchéité et lubrification – versions ouvertes pour lubrification à l'huile ou à la graisse et versions étanches pour environnements poussiéreux et humides

Applications industrielles

• Automobile et véhicules lourds – moyeux de roue, essieux moteurs et boîtes de vitesses, où se produisent de fortes charges et des chocs
• Réducteurs et boîtes de vitesses – arbres dentés reprenant simultanément les efforts radiaux et axiaux issus de l'engrènement conique
• Engins de construction et agricoles – pelles, chargeuses et moissonneuses ; résistance aux charges de choc et à la contamination
• Machines-outils et broches – systèmes de précision à précontrainte réglable pour une grande rigidité et une précision d'usinage

Pourquoi commander des roulements à rouleaux coniques chez RGB Elektronika ?

• Produits d'origine Timken, SKF, FAG et NSK – garantie complète du fabricant et certificats qualité ISO 9001
• Large gamme de tailles – séries métriques et en pouces, diamètres d'alésage de quelques dizaines à plusieurs centaines de millimètres
• Conseil technique – aide au choix de l'angle de contact, du jeu et de la configuration de montage pour votre application
• Expédition rapide – commandes traitées sous 24–48 heures, avec option de livraison express
• Documentation et assistance – fiches techniques, capacités de charge C/C0 et recommandations de montage
