Règles de mesure et têtes de lecture

Règles de mesure et têtes de lecture – codeurs linéaires pour mesure de position de précision et CNC

Les règles de mesure linéaires (codeurs linéaires) et les têtes de lecture sont des systèmes de mesure de position linéaire utilisés dans les machines-outils CNC, les rectifieuses, les centres d'usinage, les machines de mesure CMM et les équipements de positionnement de précision. La règle fournit la graduation de référence (optique ou magnétique), la tête lit sa position et génère un signal électrique pour le régulateur d'axe ou CNC. Résolution typiquement de 5 µm à 1 nm ; précision absolue ±1–5 µm/m. Fabricants : Heidenhain, Renishaw, Fagor, Mitutoyo, Newall, Siko, Balluff.

Types de règles et systèmes de mesure

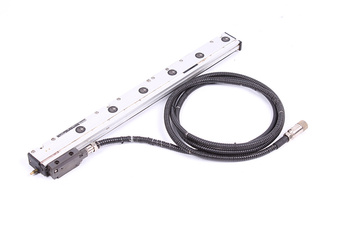

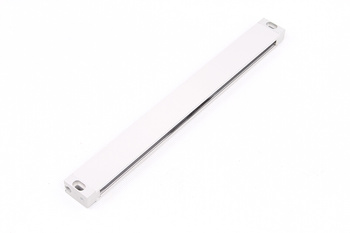

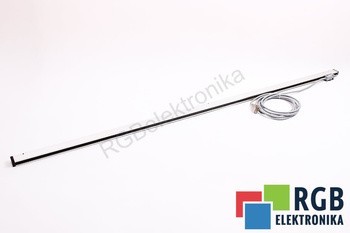

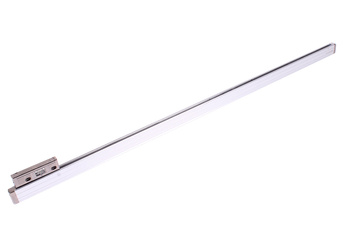

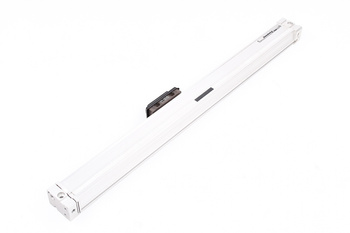

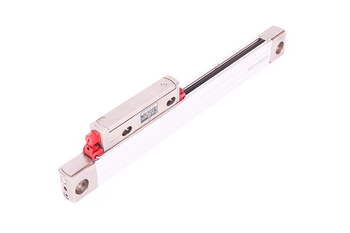

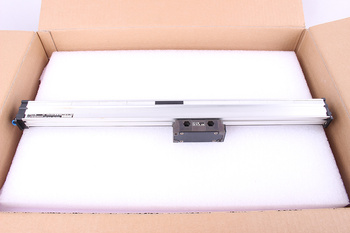

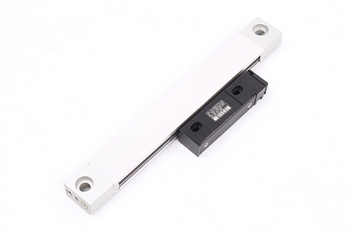

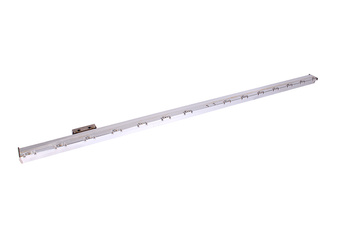

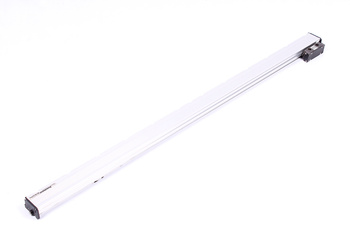

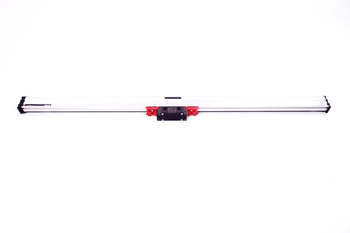

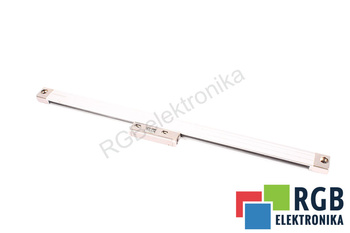

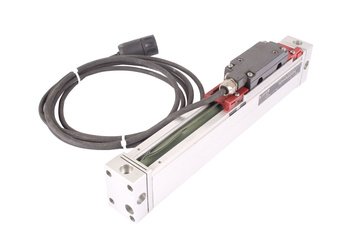

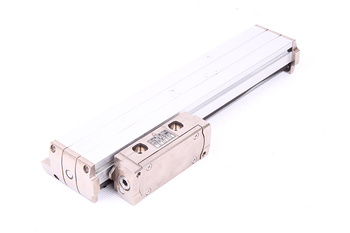

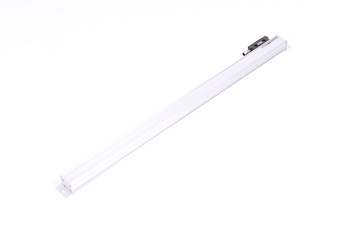

• Règles optiques (photoélectriques) – graduation verre ou acier avec réseau de diffraction ; résolution 0,001–5 µm ; machines CNC et CMM ; Heidenhain LB/LC/LF, Renishaw RGH ; signal de sortie : 1 Vcc, TTL ou EnDat 2.2
• Règles magnétiques – bande magnétique ou piste ; tête de lecture à effet Hall ; résolution 1–100 µm ; résistantes aux fluides de coupe et huiles ; machines en environnement sévère ; Balluff BTL, Siko MSA, Renishaw RESOLUTE
• Règles inductives (LVDT) – sans contact ; applications aux vibrations et chocs ; sondes industrielles haute fiabilité ; plage ±0,5 mm à ±500 mm
• Systèmes absolus – position absolue connue immédiatement après mise sous tension sans retour au point de référence ; EnDat 2.2, SSI, Fanuc Serial Interface ; machines CNC 5 axes et robots
• Têtes de lecture pour systèmes modulaires – compatibles avec les graduations de règles existantes ; remplacement de la tête en conservant la règle ; Heidenhain LIDA, Renishaw RGSZ, Fagor LIDA
• Règles et bandes magnétiques retrofit – montage sur machines existantes pour modernisation ; autocollantes ou vissées ; magnétiques et optiques ; pour machines plus anciennes sans codage propre

Paramètres clés

• Résolution – de 5 µm (économique) à 1 nm (ultra-précision) ; adaptée aux exigences CNC
• Précision – erreur systématique ±1–5 µm/m ; erreur de répétabilité ±0,1–0,5 µm
• Signal de sortie – 1 Vcc (sinusoïdal), TTL 5V (carré), EnDat 2.2, SSI, BiSS-C, Fanuc/Mitsubishi Serial
• Indice de protection – IP53 (standard) à IP67 et IP68 pour environnements fluides de coupe et air comprimé
• Plage de mesure – 70 mm à 6000 mm ; adaptée à la course d'axe de la machine
• Température de fonctionnement – standard 0–50°C ; versions étendues −10°C à +70°C

Offre RGB Elektronika

RGB Elektronika fournit des règles de mesure et têtes de lecture Heidenhain, Renishaw, Fagor, Siko, Balluff pour machines-outils CNC, centres d'usinage et machines de mesure. Nous proposons des systèmes de codage complets et des têtes de lecture et règles de remplacement pour la modernisation de machines existantes. Nous aidons à sélectionner les paramètres (résolution, signal de sortie, IP) et fournissons une assistance technique à l'installation et à la configuration.
