Câbles, fils, fiches et connecteurs – connexions électriques et signal en automatisme

Cette catégorie regroupe les câbles et fils industriels ainsi que les fiches et connecteurs assortis utilisés dans les systèmes de commande, d'automatisme et de transmission de données. Vous y trouverez des câbles pour servomoteurs et codeurs, des câbles Profibus/Profinet/EtherCAT, des câbles d'alimentation haute flexibilité, des connecteurs M8/M12, des connecteurs D-Sub, des connecteurs industriels Han (Harting), des connecteurs Phoenix Contact COMBICON, des connecteurs Weidmüller et des jeux de raccordement. Produits utilisés dans les machines-outils CNC, les robots, les armoires de commande, les systèmes de convoyeurs et les installations Ex. Fabricants : Igus (chainflex), Lapp Group (ÖLFLEX, UNITRONIC), Phoenix Contact, Harting, Molex, TE Connectivity, Murrelektronik, Pilz, Pepperl+Fuchs.

Types de câbles, fils et connecteurs

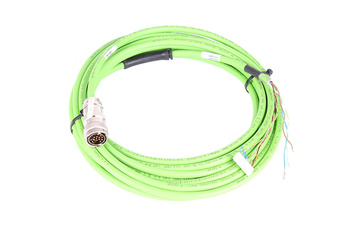

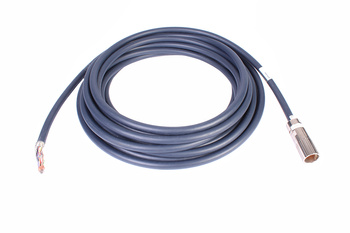

• Câbles pour chaînes porte-câbles (chainflex) – flexibilité jusqu'à 100 millions de cycles de flexion ; âme toronné classe 6/7 ; armure spirale ou tresse ; pour chaînes Igus, EKD ; types : CF5/CF9/CF10 ; Igus chainflex, Lapp ÖLFLEX CHAIN
• Câbles Profibus / RS-485 – impédance caractéristique 150 Ω ; violet RAL 4001 ; écran feuille + tresse ; connecteurs D-Sub 9 broches et M12 code B ; Lapp UNITRONIC BUS, Belden 3079A, Siemens 6XV1830
• Câbles Profinet / EtherCAT / Ethernet industriel – cat. 5e/6 ; impédance 100 Ω ; paire torsadée 4×2 ; écran global ; IP20 ou IP67 (M12 code D) ; Lapp ETHERLINE, Phoenix Contact FL CAT5, Harting T1 Industrial

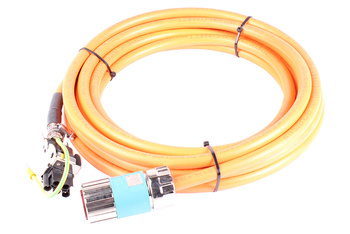

• Câbles codeurs et servomoteurs – multifilaire 6–14 paires ; écrans par paires + global ; résistant aux huiles et lubrifiants ; connecteurs M23 ou Sub-D ; Lapp ÖLFLEX SERVO, Igus CF9, Draka MCS
• Connecteurs M8 et M12 (capteurs, actionneurs) – 3, 4, 5, 8 broches ; codes A/B/D/X ; embase et fiche droites et coudées ; IP67/IP68/IP69K ; Turck, Harting, Phoenix Contact SAC, Murrelektronik

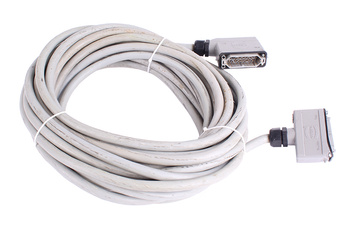

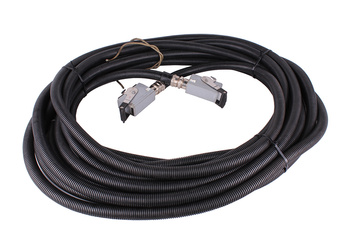

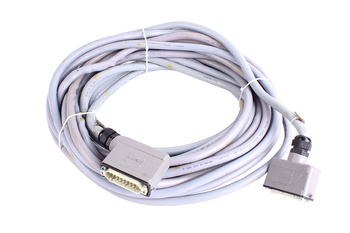

• Connecteurs Han (Harting) et Han-Modular industriels – courant jusqu'à 200 A ; tension jusqu'à 1000 V ; modules signal, alimentation, pneumatique et optique dans un même boîtier ; IP65/IP67 ; Harting Han B/E/K/Modular

Paramètres de sélection

• Protocole de communication ou type de signal – Profibus (150 Ω), Profinet/EtherCAT (100 Ω), codeur (écran par paires), alimentation (section mm²)
• Flexibilité mécanique – câble statique vs chaîne porte-câbles (chainflex) ; nombre de cycles de flexion et rayon de courbure minimal
• Indice de protection du connecteur – IP20 (armoire), IP65 (machine), IP67 (lavage), IP68/IP69K (milieux agressifs, agroalimentaire) ; type de filetage PG/M/NPT
• Résistance chimique – huiles hydrauliques, lubrifiants, acides ; classe UL, certificat ATEX pour zones Ex ; sans halogènes ou LSZH
• Connecteur côté appareil – M8/M12/M23, D-Sub 9/15/25 broches, Han E/B/Modular, COMBICON, sertissage – compatibilité avec l'embase existante
• Longueur et section – ensembles prêts à l'emploi avec connecteurs vs câble au mètre + connecteurs à sertir soi-même

Offre RGB Elektronika

RGB Elektronika fournit des câbles, fils et connecteurs industriels Lapp, Igus, Phoenix Contact, Harting, Turck et Murrelektronik – câbles chainflex pour chaînes, câbles Profibus/Profinet, jeux codeurs et servomoteurs, connecteurs M12, connecteurs Han et jeux de raccordement. Nous aidons à sélectionner le câble aux paramètres électriques et mécaniques adaptés à chaque application.
