Moteurs pas à pas

Moteurs pas à pas – positionnement précis dans les systèmes d'entraînement

Les moteurs pas à pas sont des moteurs électriques qui effectuent des pas angulaires précis et discrets au lieu d'une rotation continue – typiquement 1,8°/pas (200 pas/tour) ou 0,9°/pas (400 pas/tour). Ils permettent un positionnement précis sans retour d'information d'encodeur, ce qui en fait une solution économique pour le contrôle de mouvement. Chez RGB Elektronika, vous trouverez des moteurs pas à pas bipolaires et unipolaires en tailles NEMA 8 à NEMA 42, ainsi que des ensembles d'entraînement complets de fabricants comme Oriental Motor, Trinamic, Leadshine et Nanotec, utilisés dans les machines-outils CNC, traceurs, imprimantes 3D et l'automatisation industrielle.

Types de moteurs pas à pas

• Moteurs pas à pas bipolaires (deux phases) – deux enroulements alimentés par courant inversé via un pilote en pont H, couple de maintien plus élevé, application plus large, tailles NEMA 17, 23, 34
• Moteurs pas à pas unipolaires – enroulements avec prise centrale, pilote plus simple, couple légèrement inférieur au bipolaire de même puissance
• Moteurs pas à pas en boucle fermée – encodeur absolu ou incrémental intégré, élimination des pertes de pas, performances servo au prix d'un moteur pas à pas
• Moteurs pas à pas linéaires – mouvement linéaire direct sans vis à billes, résolution 0,01–2,54 mm/pas, pour platines de précision et vannes

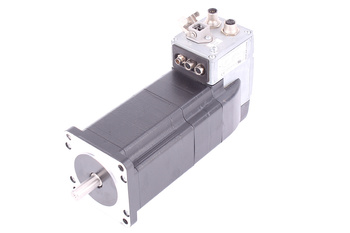

• Moteurs pas à pas avec driver intégré – driver intégré à l'arrière du moteur, entrée Step/Dir ou RS485/CANopen, installation compacte

Paramètres techniques et sélection du moteur pas à pas

• Couple de maintien – de 0,01 N·m (NEMA 8) à plus de 12 N·m (NEMA 42), détermine la capacité de charge et la rigidité de position sans signal de pas
• Résistance et inductance de bobinage – inductance plus faible = meilleure dynamique à haute vitesse ; les drivers à hacheur de courant compensent l'inductance
• Courant de phase (A) – de 0,4 A (moteurs miniatures) à 8 A (moteurs industriels NEMA 34/42), adapté au driver
• Taille de cadre NEMA – NEMA 8 (20 mm), 11 (28 mm), 14 (35 mm), 17 (42 mm), 23 (57 mm), 34 (86 mm), 42 (110 mm) – cote de bride de montage
• Micropas – les drivers typiques supportent 1/2, 1/4, 1/8, 1/16, 1/32, 1/64, 1/128, 1/256 de pas pour un mouvement fluide et une réduction des vibrations

Applications des moteurs pas à pas

• Machines-outils CNC (fraiseuses, traceurs, défonceuses) – entraînement des axes X, Y, Z en machines hobby et semi-professionnelles, précision de positionnement jusqu'à 0,01 mm
• Imprimantes 3D et équipements AM – entraînement des axes, extrudeurs et plateaux chauffants dans les machines FDM populaires (NEMA 17)
• Équipements médicaux et de laboratoire – pompes à seringue, doseurs de liquides, platines de microscope – haute répétabilité sans encodeur
• Automatisation industrielle – alimentateurs, trieuses, plateaux indexeurs rotatifs, vannes proportionnelles, systèmes pick & place
• Équipements de bureau et d'imagerie – scanners, lecteurs de disques optiques, têtes d'impression, systèmes de caméras PTZ

Commande des moteurs pas à pas

• Drivers pas à pas Step/Dir – interface signal standard depuis API ou contrôleur CNC, alimentation 24–80 V CC, courant jusqu'à 8 A/phase
• Drivers avec communication réseau – Modbus RTU, CANopen, EtherCAT, Profinet pour intégration SCADA et API Siemens/Beckhoff
• Modules de driver Arduino/Raspberry – A4988, DRV8825, TMC2209 pour projets DIY et éducatifs
• Systèmes multi-axes – contrôleurs CNC dédiés 3–6 axes (GRBL, Mach3, LinuxCNC) avec interpolation linéaire et circulaire

Pourquoi commander des moteurs pas à pas chez RGB Elektronika ?

• Large gamme de tailles et couples – NEMA 8 à NEMA 42, couple de maintien 0,01–12 N·m, variantes standard et driver intégré
• Ensembles d'entraînement complets – moteur + driver + alimentation pré-accordés en usine, prêts à l'emploi sans calculs de dimensionnement
• Livraison rapide – tailles populaires NEMA 17 et NEMA 23 en stock en 24–48 heures
• Support technique – sélection du moteur pour le couple, la vitesse et la résolution requis, aide à la configuration du driver
• Versions spéciales – moteurs salles blanches, IP65, avec vis trapézoïdale intégrée, versions silencieuses TMC
