Modules d’alimentation PLC

Modules d'alimentation d'automates – alimentation des automates programmables et des systèmes d'automatisation

Les modules d'alimentation d'automates sont des alimentations électroniques spécialisées conçues pour alimenter les automates programmables industriels (API), les cartes d'extension, les modules de communication et autres éléments des systèmes d'automatisation industrielle. Ils fournissent une tension de sortie stable (typiquement 24 V CC ou 5 V CC) nécessaire au bon fonctionnement des processeurs, de la logique E/S, des interfaces de communication et des encodeurs connectés au contrôleur. Fabriqués sous forme de modules dédiés à des plateformes spécifiques (Siemens SIMATIC, Allen-Bradley, Mitsubishi MELSEC, Schneider Modicon) ou comme alimentations universelles sur rail DIN.

Types de modules d'alimentation API

• Alimentations API intégrées (rack-mounted) – intégrées directement dans le bâti/chassis du contrôleur ; alimentent le processeur et les cartes E/S du même chassis ; dédiées : Siemens SIMATIC PS 307/PS 1207, Allen-Bradley 1756-PA75, Mitsubishi Q61P

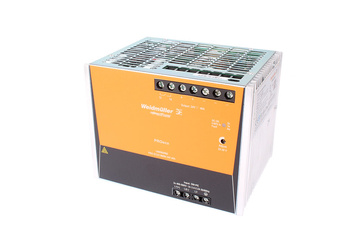

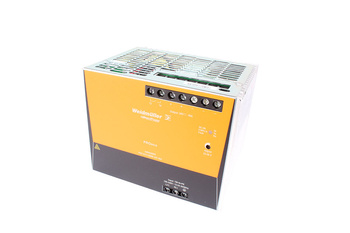

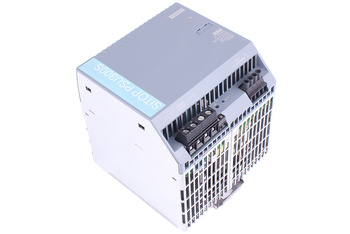

• Alimentations sur rail DIN (standalone) – montées à côté du contrôleur ; sortie 24 V CC / 5–40 A ; pour sorties API, capteurs, relais et périphériques ; Phoenix Contact QUINT, Weidmüller PRO ECO, Meanwell, Siemens SITOP
• Alimentations redondantes – systèmes 1+1 avec commutation automatique en cas de défaillance de l'alimentation principale ; pour applications nécessitant la continuité de production ; Phoenix Contact Quint UPS, Siemens SITOP Modular 20A+
• Convertisseurs DC/DC – convertissent la tension de bus (ex. 48 V→24 V ou 120 V CC→24 V CC) ; en systèmes de réseau DC ou d'alimentation de secours UPS
• Modules UPS pour API – tampon d'alimentation en cas de coupure secteur ; temps de maintien 10 min à plusieurs heures ; batterie plomb ou supercondensateur ; Phoenix Contact UPS CAP, Siemens SITOP PSE

Paramètres de sélection

• Plateforme API – le type et le modèle du contrôleur détermine la compatibilité (Siemens S7-300/400/1500, Rockwell, Mitsubishi, Omron, Schneider)
• Courant de sortie (A) – consommation totale du processeur, des cartes E/S et des périphériques ; réserve 20–30% recommandée
• Tension de sortie – 24 V CC (standard API), 5 V CC (anciens systèmes), 48 V CC (systèmes rack)
• Plage de tension d'entrée – 85–264 V CA (large plage) ou 100–240 V CA (plage étroite) ; entrée CC possible
• Certifications et normes – IEC 62368-1, UL 508, ATEX (versions Ex)

Offre RGB Elektronika

RGB Elektronika propose des modules d'alimentation pour automates Siemens SIMATIC (PS 307, PS 1207, SITOP), Allen-Bradley (1756-PA, 1769-PA), Mitsubishi MELSEC, Omron CJ/CS et alimentations sur rail DIN Phoenix Contact QUINT et Weidmüller. Sélection de l'alimentation selon la plateforme API et les besoins en courant de l'installation. Modules d'origine et remplacement disponibles.
