Les câbles de communication industriels relient automates, variateurs de fréquence, capteurs, actionneurs et IHM dans les installations d'automatisation modernes pour former un réseau de données fiable. Chaque protocole de bus de terrain impose des exigences spécifiques en matière d'impédance, blindage, torsadage et matériau de gaine. L'utilisation de câbles certifiés est indispensable pour une transmission sans perturbation, le respect des normes et l'acceptation en phase de mise en service.

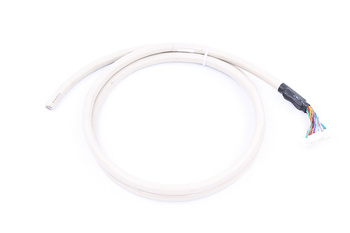

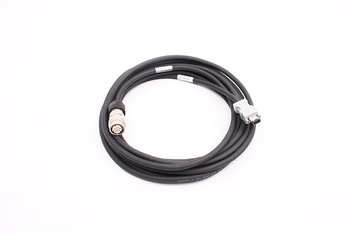

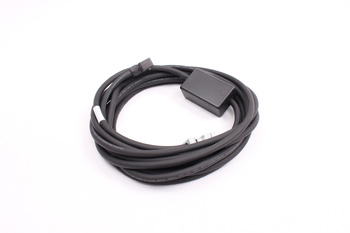

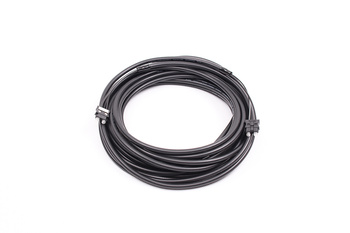

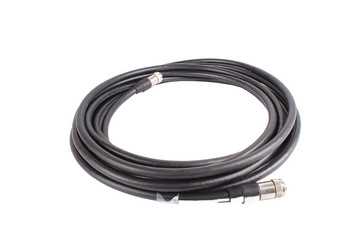

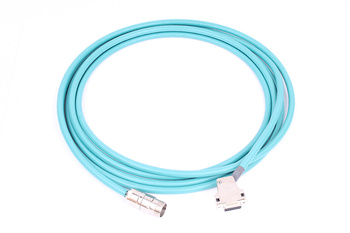

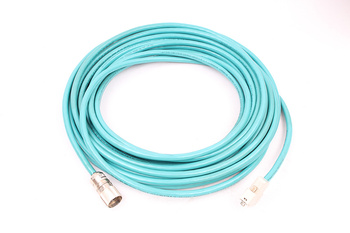

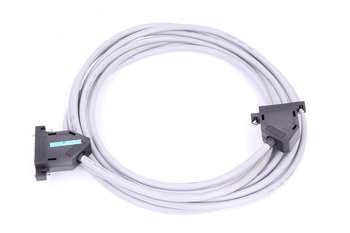

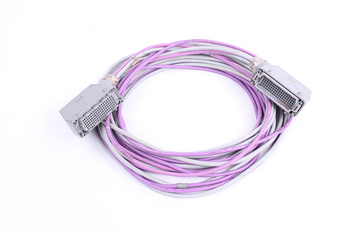

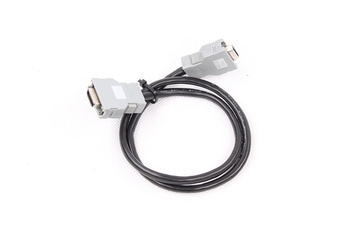

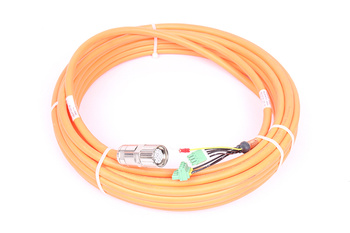

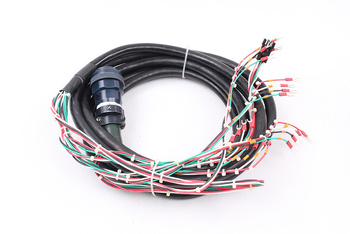

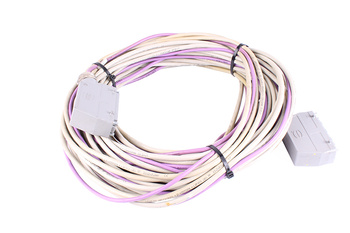

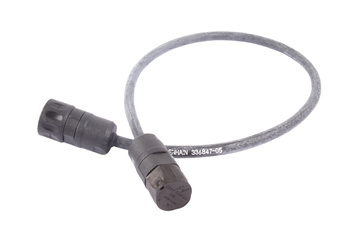

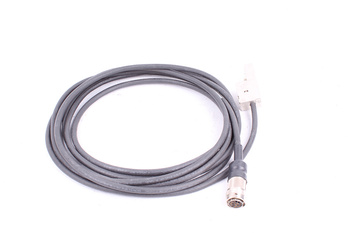

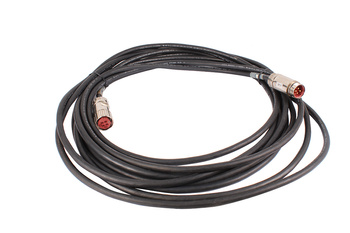

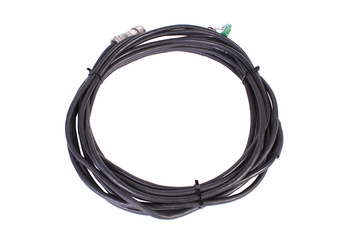

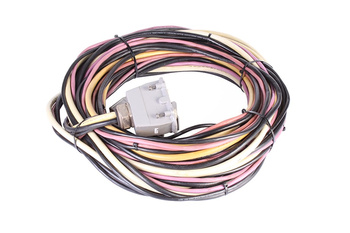

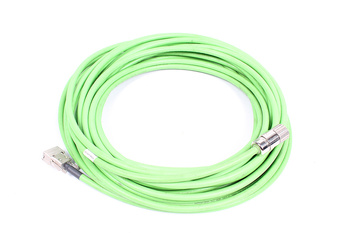

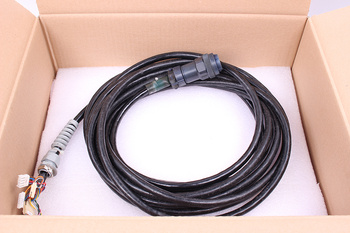

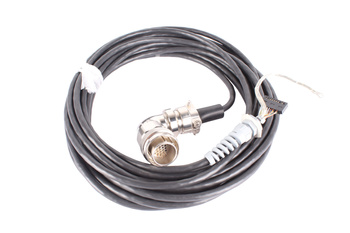

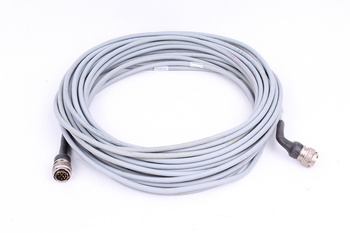

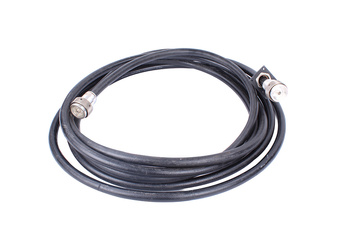

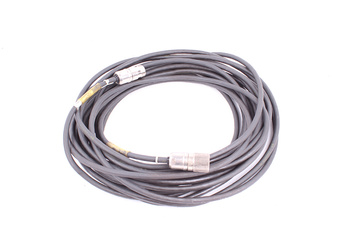

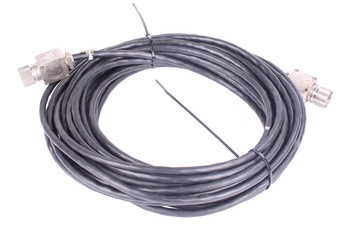

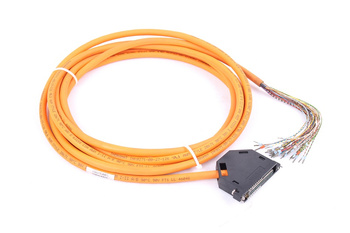

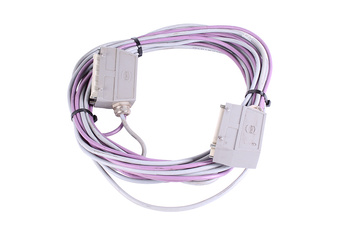

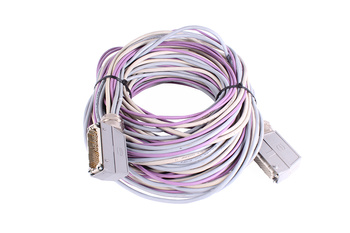

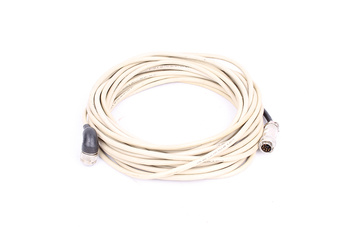

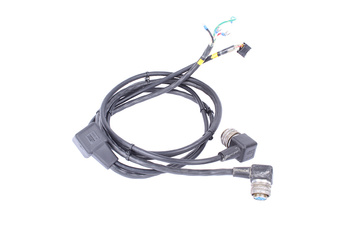

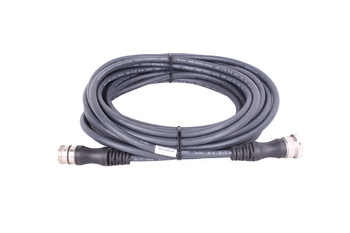

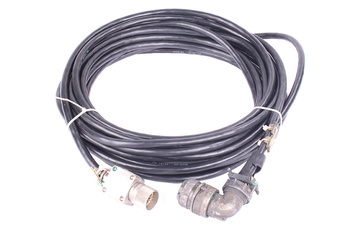

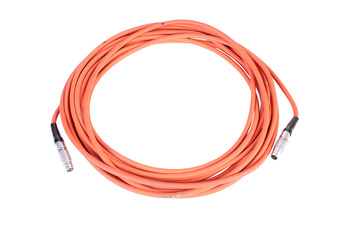

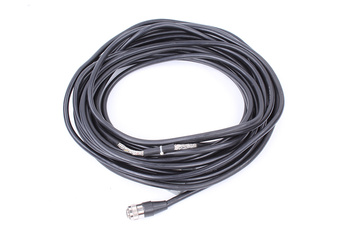

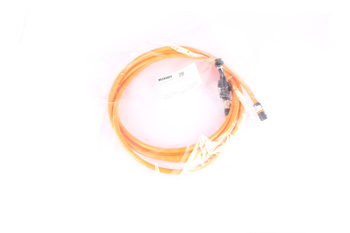

Types de câbles de communication proposés

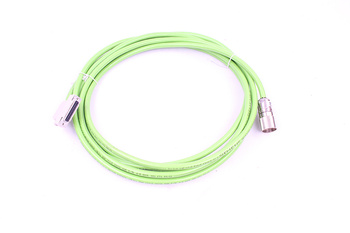

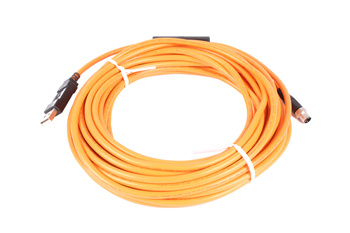

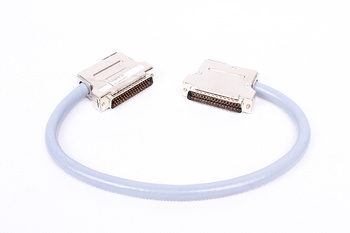

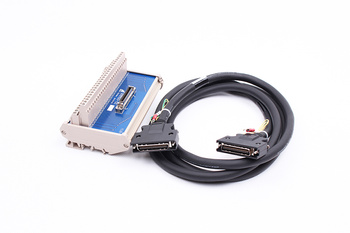

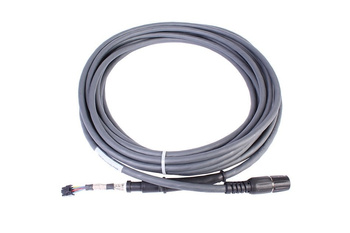

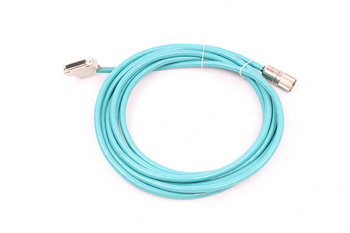

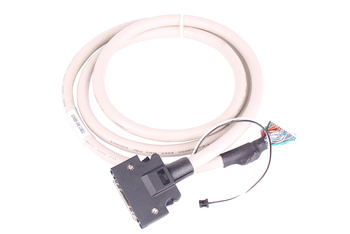

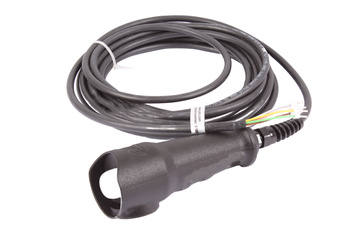

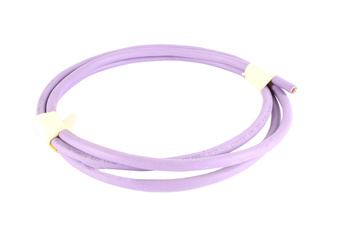

• Câbles PROFIBUS DP – gaine violette ; paire torsadée ; impédance 150 Ω ± 15 % ; tresse blindage > 85 % ; jusqu'à 12 Mbit/s ; certifié IEC 61158 / EN 50170

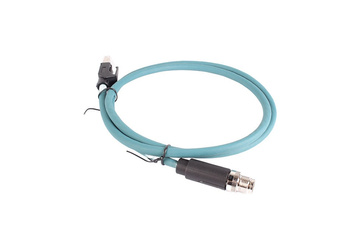

• Câbles PROFINET / Ethernet industriel – Cat 5e/Cat 6 industriel ; écran tresse + feuillard aluminium ; paires torsadées ; PROFINET IO type A/B/C ; 100 Mbit/s à 1 Gbit/s
• Câbles EtherCAT – paire croisée Cat 5e ; flexible et apte aux chaînes porte-câbles ; 100 Mbit/s ; pour liaisons servo-moteur et câblage en anneau
• Câbles CANopen / DeviceNet – blindage drain wire ; impédance 120 Ω ; gaine PVC ou PUR flexible ; pour réseaux CAN industriels jusqu'à 1 Mbit/s
• Câbles AS-Interface – câble plat jaune à profil codé ; 2 conducteurs ; alimentation bus 30 V DC et signal sur conducteur commun ; IP67 par contact perçant

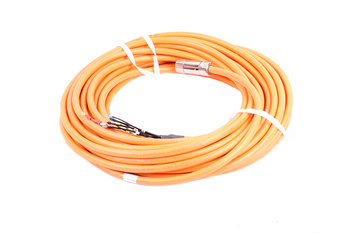

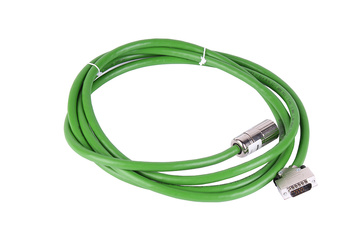

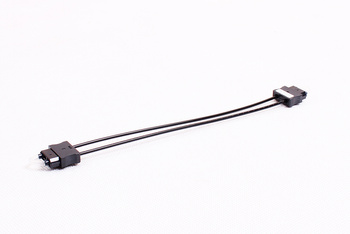

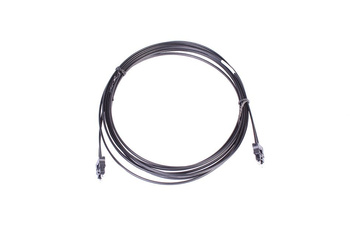

• Câbles SERCOS III / contrôle de mouvement – Ethernet industriel pour mouvement servo temps réel ; 100 Mbit/s ; versions filaires et fibre optique

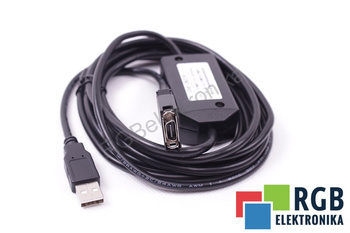

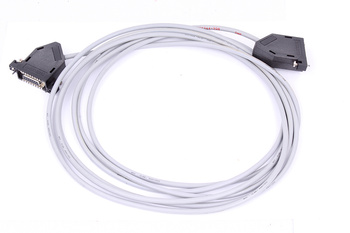

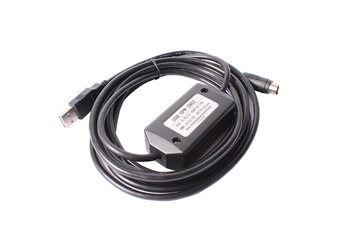

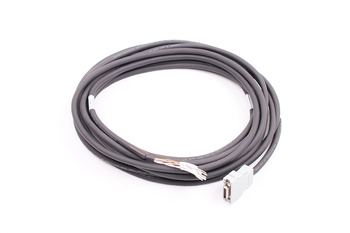

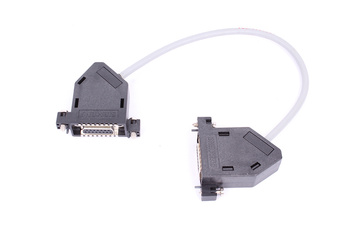

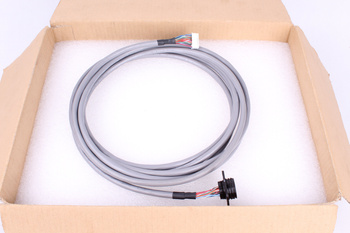

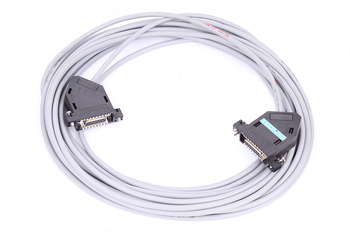

• Câbles RS-232 / RS-485 / RS-422 – paires individuellement blindées ; gaine PUR ; aptes chaîne porte-câbles ; pour liaisons SCADA, IHM et interfaces séries

Paramètres techniques de sélection des câbles de communication

• Matériau conducteur – cuivre nu, étamé ou argenté ; classe 5/6 multibrins pour pose flexible ; section AWG 22–AWG 16 selon le type de bus
• Blindage – tresse, feuillard ou combinaison ; PROFIBUS > 85 % couverture ; Ethernet industriel : Al/Fo + tresse ; mise à la terre unilatérale ou bilatérale selon norme
• Matériaux de gaine – PVC pour pose fixe ; PUR pour chaîne porte-câbles ; TPE pour secteur alimentaire ; sans halogène pour tunnels et bâtiments publics
• Rayon de courbure – fixe : 5–10× diamètre extérieur ; chaîne dynamique : 10–20× diamètre extérieur ; dépassement endommage la tresse et le torsadage
• Précision d'impédance – PROFIBUS : 150 Ω ± 5 % ; Ethernet industriel : 100 Ω ± 5 % ; hors tolérance génère des réflexions et augmente le taux d'erreur binaire
• Normes et certifications – certifié PROFIBUS (association PI), agréé PROFINET, EtherCAT SI, CE, UL/CSA sur demande

Applications des câbles de communication

• PROFIBUS/PROFINET dans les lignes de production – connexion d'automates aux variateurs, îlots de vannes et périphérie décentralisée ; grande longueur pour vastes installations en atelier

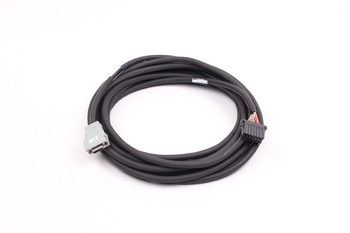

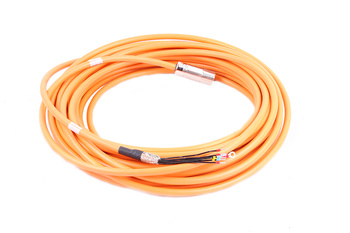

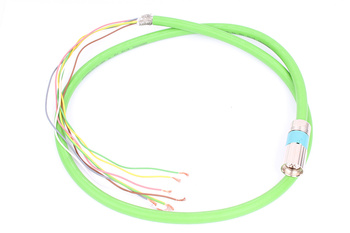

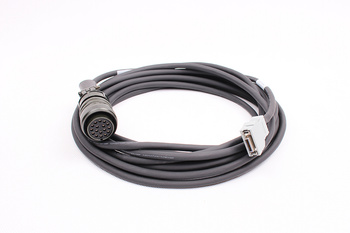

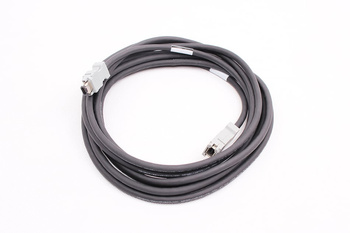

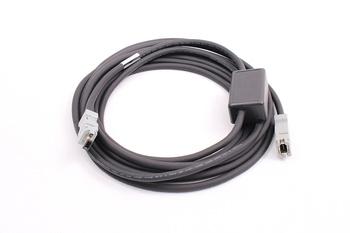

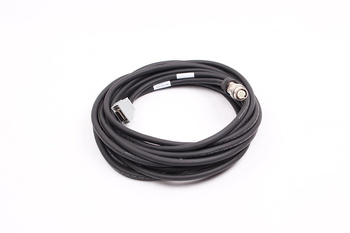

• Servo/commande de mouvement SERCOS/EtherCAT – transmission temps réel pour synchronisation de plusieurs axes servo ; temps de cycle courts < 250 µs
• Câblage de terrain AS-Interface – capteurs/actionneurs binaires directement sur câble plat jaune ; jusqu'à 62 participants par segment ; technique de branchement simple sans câblage
• Machines mobiles et robots CANopen – câbles CANopen en gaine PUR pour chaîne porte-câbles et châssis pivotant ; jusqu'à 1 Mbit/s de débit

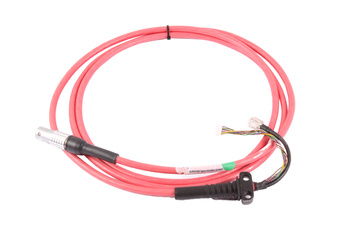

• Liaisons SCADA/IHM RS-485 – liaison multipoint pour panneaux IHM, instruments de mesure et scanners de codes-barres ; jusqu'à 1 200 m de longueur à 9 600 Baud

Pourquoi acheter des câbles de communication chez RGB Elektronika ?

• Gamme complète de bus de terrain en source unique – PROFIBUS, PROFINET, EtherCAT, CANopen, AS-Interface, SERCOS et RS-485/422 — tout livrable
• Câbles certifiés de marque – Siemens, LAPP KABEL, Phoenix Contact, Belden ; certifié PROFIBUS association PI ; types conformes PROFINET IO type A/B
• Vente au mètre – vente à partir de 1 mètre ; pas de quantité minimale ; approvisionnement pour longueur exacte sur site

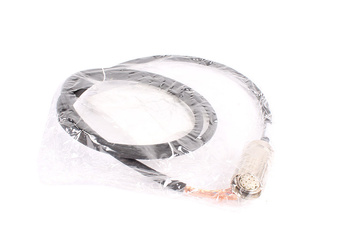

• Assemblages câblés confectionnés – connecteurs PROFIBUS précrimés ; cordons Ethernet M12 D-Coding ; connecteurs de transition Sub-D9
• Conseil technique – sélection du type de câble par topologie, calcul de longueur et concept de blindage pour un fonctionnement de bus sans perturbation
