Vannes et servovalves

Vannes et servovalves – vannes hydrauliques et pneumatiques pour systèmes industriels

Les vannes et servovalves sont des éléments de contrôle du débit et de la pression du fluide de travail (huile hydraulique, air) dans les systèmes hydrauliques et pneumatiques industriels. Elles comprennent les distributeurs, les vannes proportionnelles, les servovalves analogiques et numériques, les vannes de pression et de débit. Utilisées dans les presses hydrauliques, les machines de moulage, les systèmes de positionnement, les robots et les machines mobiles. Fabricants : Bosch Rexroth, Parker Hannifin, Moog, Atos, Eaton (Vickers), Festo, SMC.

Types de vannes et servovalves

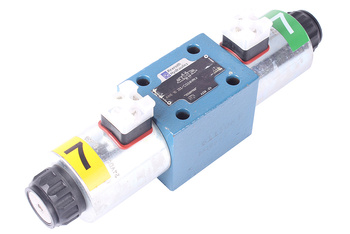

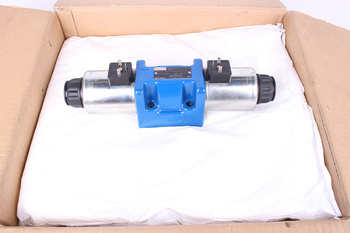

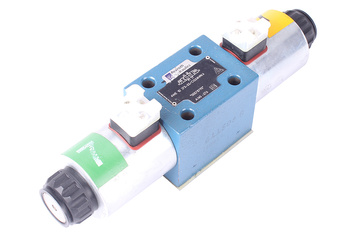

• Distributeurs électrohydrauliques – 4/2, 4/3, 3/2 et autres ; commande par électroaimant ; pression jusqu'à 350 bar ; débit 1–400 l/min ; commutation des actionneurs hydrauliques ; Bosch Rexroth 4WE, Parker D1VW, Atos DPHI
• Servovalves analogiques (moteur couple) – deux étages : étage électrique + étage hydraulique ; régulation analogique ±10 V ; hystérésis <0,5% ; boucles fermées de position et de vitesse ; Moog D633, Parker TDV, Bosch Rexroth 4WS2EM
• Vannes proportionnelles – commande proportionnelle via amplificateur ; précision 0,5–2% ; pression jusqu'à 350 bar ; machines-outils, presses, moulage par injection ; Bosch Rexroth 4WRZE, Atos DLHZO, Parker D3FP
• Servovalves numériques – commande par bus EtherCAT/PROFIBUS/CANopen ; capteur de position intégré ; élimination du décalage thermique ; Moog D765, Bosch Rexroth 4WRPEH, Parker D*FP

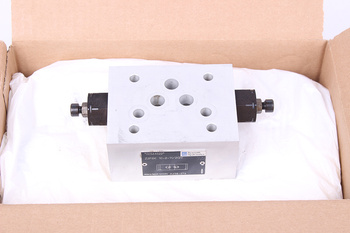

• Vannes de pression limitatrices et réductrices – vannes de sécurité, réductrices, séquentielles ; pression 10–630 bar ; protection du circuit contre la surpression ; Bosch Rexroth DBDS/DR, Parker RDH/XRH, Eaton CBCA

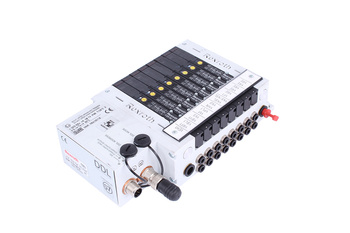

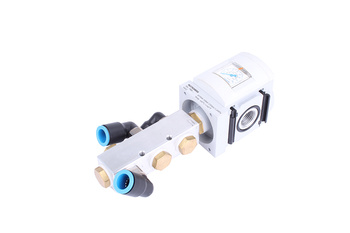

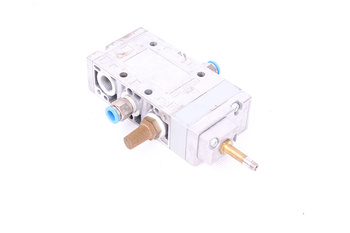

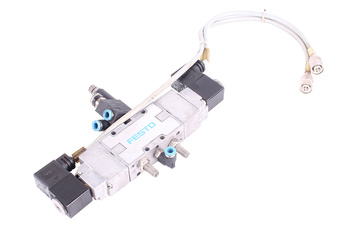

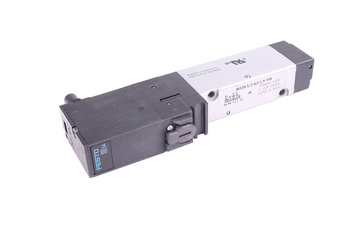

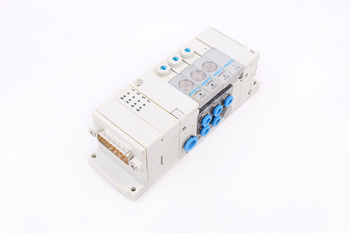

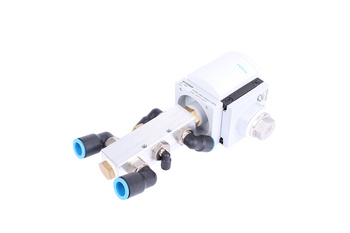

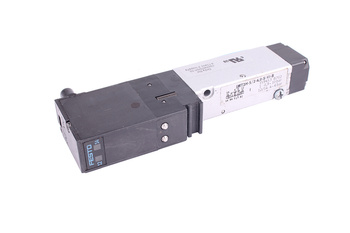

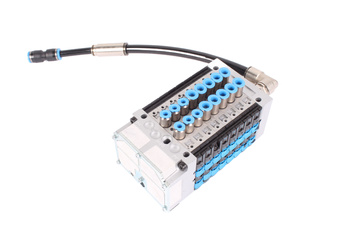

• Vannes pneumatiques et électropneumatiques – 5/2, 5/3 ; commande 24 V DC ; commutation rapide 5–50 ms ; vérins pneumatiques, brides, préhenseurs ; Festo VUVG/MFH, SMC SY/VF, Parker P1F

Paramètres de sélection

• Type de commande – tout-ou-rien (électroaimant) / proportionnel (analogique ±10 V) / servovalve (haute précision) / numérique (bus de terrain)
• Pression de service – [bar] ; choisir la vanne avec une pression nominale 20–30% au-dessus de la pression système
• Débit nominal – Qn [l/min] à Δp=35 bar ; recalculer pour la pression système réelle
• Interface électrique – 12/24 V DC (pneumatique), ±10 V ou 4–20 mA (proportionnel), bus de terrain (numérique)
• Fluide de travail – huile minérale HLP / HFD / émulsion / air comprimé ; compatibilité joints/garnitures avec le milieu
• Classe de propreté de l'huile – ISO 4406 ; servovalves classe 16/14/11 ou mieux ; vannes proportionnelles 18/16/13

Offre RGB Elektronika

RGB Elektronika fournit des vannes hydrauliques et pneumatiques Bosch Rexroth, Parker Hannifin, Moog, Atos et Festo – distributeurs, proportionnelles, servovalves analogiques et numériques et vannes de pression. Nous assurons des livraisons de remplacement pour les installations hydrauliques existantes et conseillons sur la modernisation des distributeurs vers des proportionnelles ou servovalves en boucle fermée.
