Circuits intégrés

Circuits intégrés – microprocesseurs, mémoires, contrôleurs et logique numérique

Les circuits intégrés (CI) sont des composants électroniques à semi-conducteurs contenant de quelques dizaines de milliers à des milliards de transistors et autres éléments actifs sur un seul substrat de silicium. Ils comprennent des microcontrôleurs (MCU), des microprocesseurs (MPU), des mémoires Flash/EEPROM/SRAM/DRAM, des contrôleurs de moteurs et de puissance, des convertisseurs CAN/CNA, des amplificateurs opérationnels, de la logique TTL/CMOS, des FPGA et des CPLD. Fabricants : Texas Instruments, STMicroelectronics, Microchip, NXP, Renesas, Infineon, Analog Devices, Xilinx (AMD), Intel, ON Semiconductor.

Types de circuits intégrés

• Microcontrôleurs (MCU) – 8/16/32 bits ; cœurs ARM Cortex-M0+ à M7, AVR, PIC, RL78 ; mémoire Flash 8 Ko–2 Mo ; périphériques : UART, SPI, I2C, CAN, USB ; tensions 1,8–5,5 V ; pour systèmes embarqués, contrôleurs de machines et API
• Microprocesseurs industriels (MPU) – 32/64 bits ; cœurs ARM Cortex-A, x86 (Atom/Celeron) ; mémoire externe DDR3/DDR4 ; pour systèmes Linux/RTOS dans ordinateurs IPC, passerelles réseau, panneaux IHM

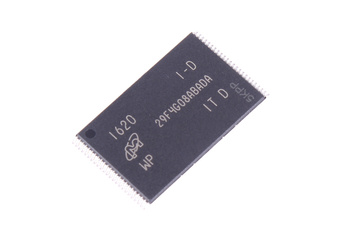

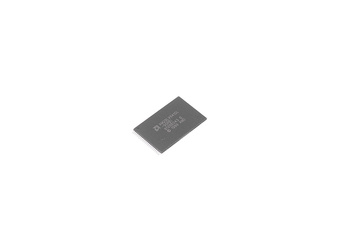

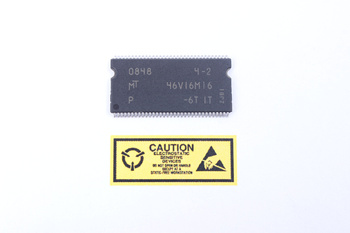

• Mémoires à semi-conducteurs – Flash NAND et NOR (SPI, parallèle) ; EEPROM I2C et SPI ; SRAM ; SDRAM DDR3/DDR4 ; température industrielle −40 °C à +85 °C ; de Macronix, ISSI, Winbond, Micron
• Contrôleurs de puissance et pilotes – pilotes de grille MOSFET/IGBT (jusqu'à 100 A) ; régulateurs de tension LDO, abaisseur, élévateur, abaisseur-élévateur ; contrôleurs PWM et PFC ; ponts en H ; pour variateurs, onduleurs, alimentations SMPS
• Circuits analogiques et mixtes – amplificateurs opérationnels (jusqu'à 1 GHz), comparateurs, convertisseurs CAN 8–24 bits (jusqu'à 1 MSPS), CNA ; PLL et synthétiseurs ; pour systèmes de mesure, acquisition de données et communication

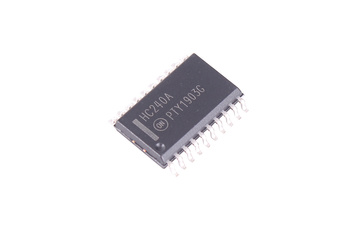

• Logique numérique et FPGA – portes TTL/CMOS (série 74xx) ; CPLD programmables (Altera MAX, Xilinx XC9500), FPGA (Xilinx Artix-7, Intel Cyclone) ; pour prototypage, traitement du signal et interfaces personnalisées

Paramètres de sélection

• Cœur et architecture – ARM Cortex-M pour l'embarqué 32 bits ; x86/ARM-A pour OS (Linux, RTOS) ; AVR/PIC pour des contrôleurs plus simples ; choix en fonction de l'écosystème d'outils et des exigences RTOS
• Tension d'alimentation et consommation d'énergie – plages 1,2–5,5 V ; modes veille/veille profonde < 1 µA ; important pour l'IoT, les appareils à batterie et les applications à budget énergétique limité
• Température de fonctionnement – commercial (0–70 °C), industriel (−40–85 °C), automobile/militaire (−55–125 °C) ; sélectionner le grade adapté à l'environnement de travail
• Boîtier – DIP (prototypes), SOIC, QFP, TQFP, BGA, QFN, LGA ; pas 2,54 mm (DIP) à 0,4 mm (QFN fin) ; affecte les exigences du procédé PCB et la maintenabilité
• Interfaces de communication – UART, SPI, I2C, CAN FD, LIN, Ethernet (10/100/1G), USB 2.0/3.0, RS-485 ; nombre de canaux DMA et de timers ; important pour la compatibilité avec le reste du système
• Disponibilité et cycle de vie (NOPB/EOL) – préférer les CI avec une disponibilité déclarée d'au moins 10 ans ; vérifier les PCN et les remplaçants recommandés avant de finaliser la conception

Offre RGB Elektronika

RGB Elektronika fournit des circuits intégrés pour les systèmes d'automatisation industrielle et l'électronique embarquée : microcontrôleurs STM32 (ARM Cortex-M), PIC18/PIC32, AVR ATmega ; mémoires Flash et EEPROM Macronix et Winbond ; pilotes de grille TI et Infineon ; amplificateurs opérationnels Analog Devices ; contrôleurs de moteurs ON Semiconductor. Nous réalisons des livraisons en petites séries, aidons à sélectionner des remplaçants pour les composants EOL et accompagnons les concepteurs lors de la sélection des composants.
