Condensateurs

Condensateurs – composants passifs pour filtrage, stockage d'énergie et circuits résonants

Les condensateurs sont des composants électroniques passifs stockant une charge électrique dans un champ électrique. Ils sont largement utilisés en électronique industrielle pour le filtrage des parasites dans les alimentations et convertisseurs, pour le couplage et le découplage de signaux, pour la construction de circuits résonants et filtres CEM, pour la stabilisation de la tension de bus DC dans les entraînements et comme éléments de démarrage pour les moteurs électriques. Disponibles dans une large gamme de capacités (de pF à farads dans les supercondensateurs), de tensions de service et de constructions – CMS, traversants, snap-in, à vis et banques de condensateurs modulaires.

Types de condensateurs

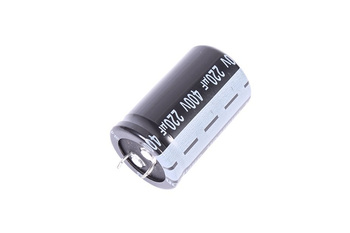

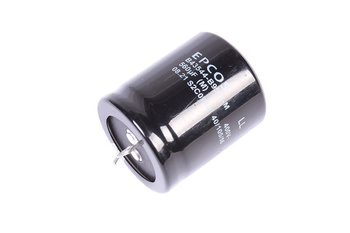

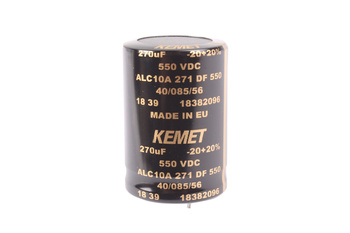

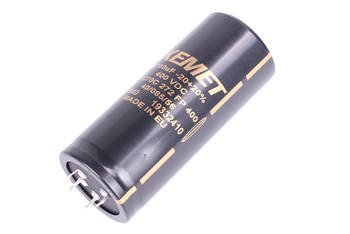

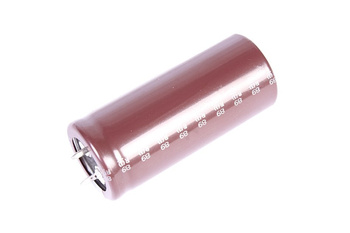

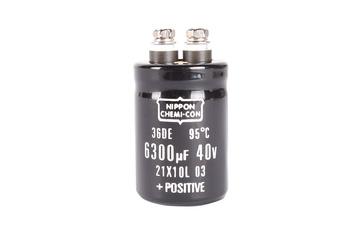

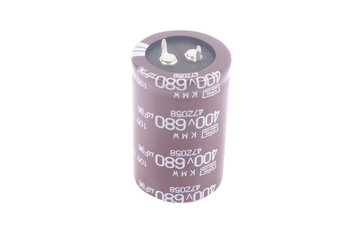

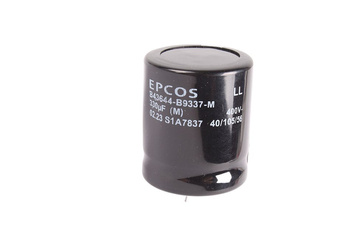

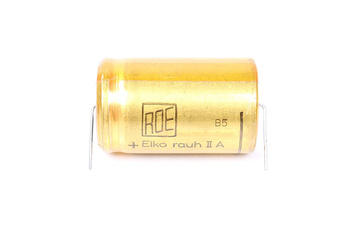

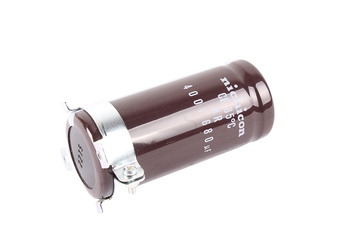

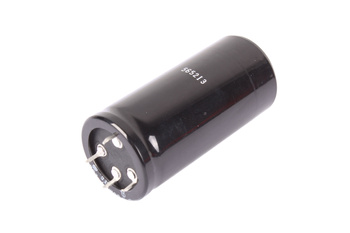

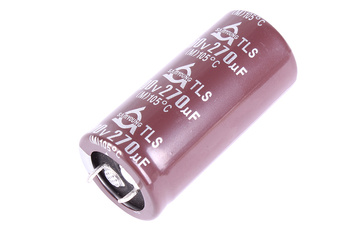

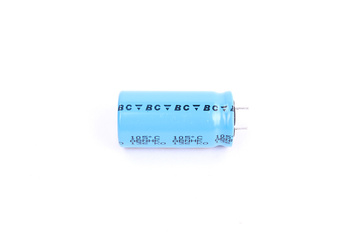

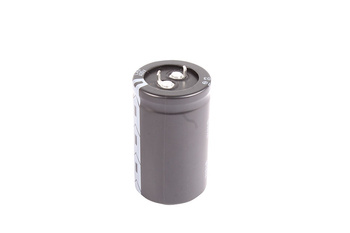

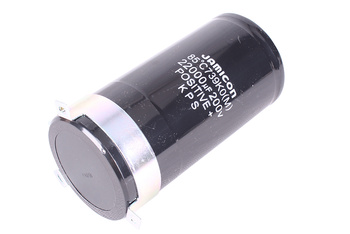

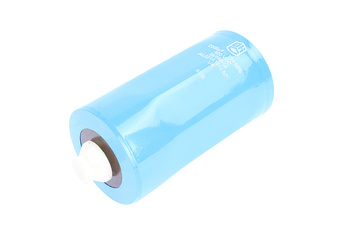

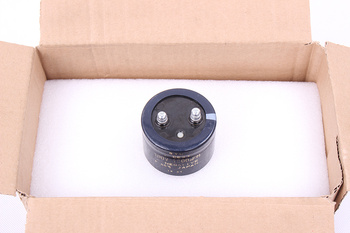

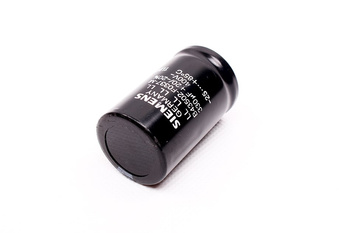

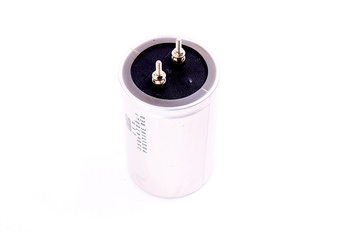

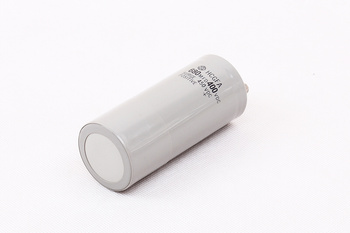

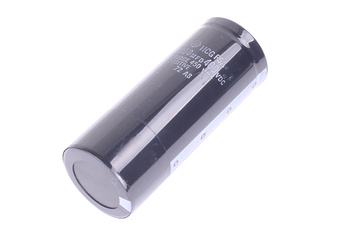

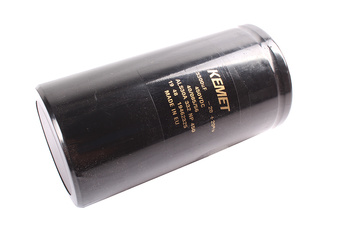

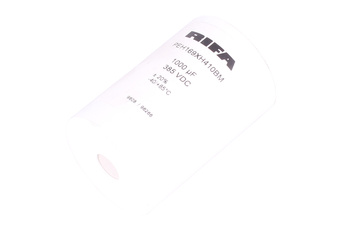

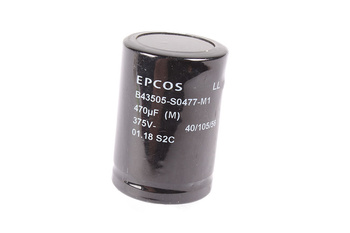

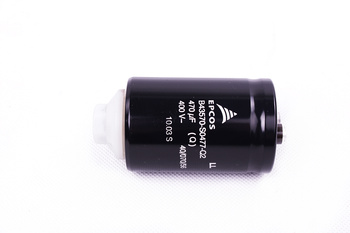

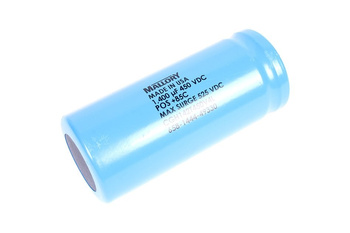

• Condensateurs électrolytiques aluminium – forte capacité (1 µF–100 mF) ; tension jusqu'à 500 V ; filtrage alimentations, convertisseurs DC/DC et variateurs ; CMS, traversants, snap-in et à vis (jusqu'à 100 A courant d'ondulation) ; Panasonic FM/FR, Nichicon, Rubycon, Kemet
• Condensateurs céramiques MLCC – classes X5R, X7R, C0G (NP0) ; capacité de 1 pF à 100 µF ; tension jusqu'à 3 kV ; bypass et découplage dans circuits numériques et analogiques ; CMS 0402–2220 ; résistants à la température et aux vibrations

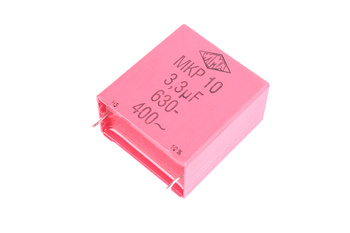

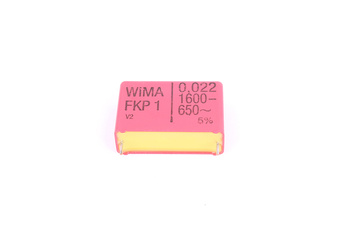

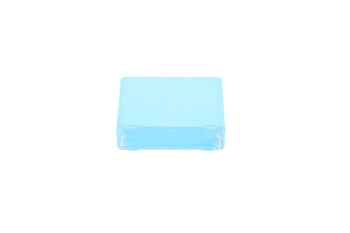

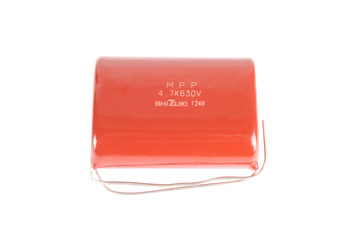

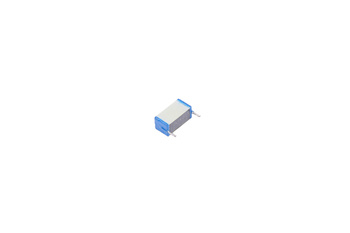

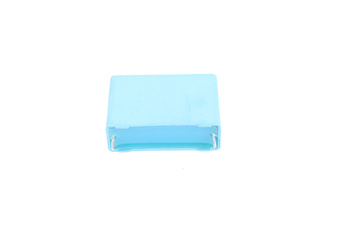

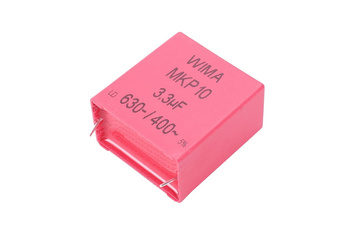

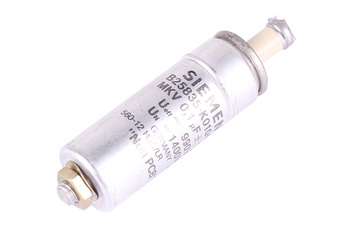

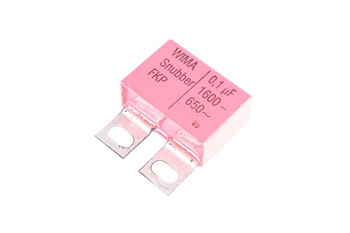

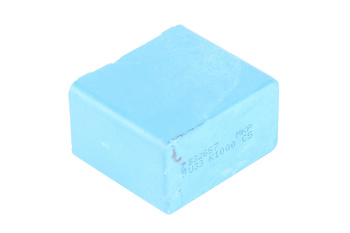

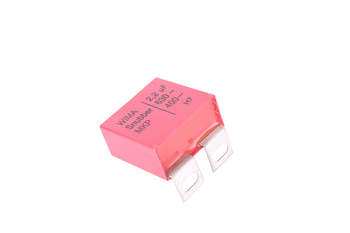

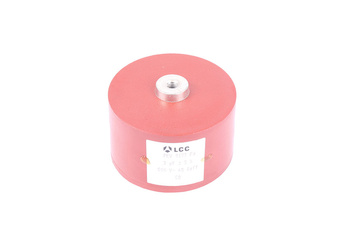

• Condensateurs à film (polypropylène/polyester) – faibles pertes diélectriques ; haute stabilité de capacité ; circuits résonants variateurs, filtres LC dans convertisseurs et compensation d'énergie réactive ; MKP, MKT, MKS

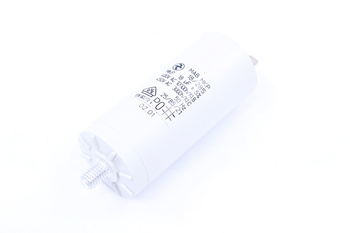

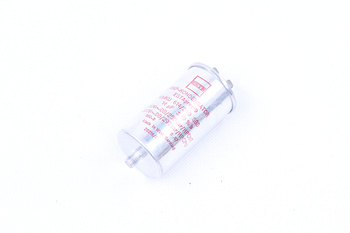

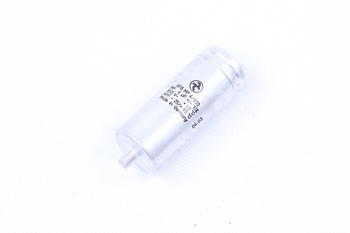

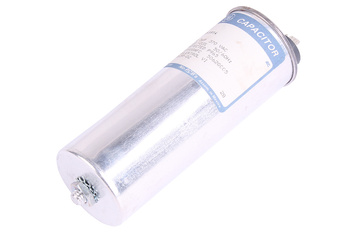

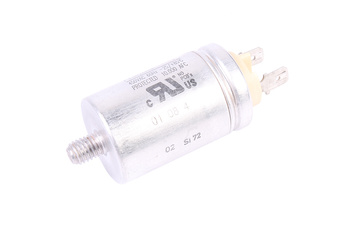

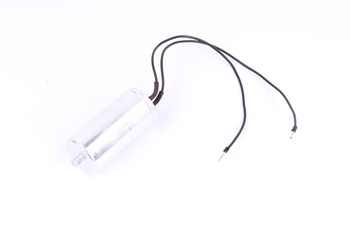

• Condensateurs de démarrage moteur – aluminium électrolytique ou film ; capacité 1–100 µF, 250–450 V CA ; moteurs monophasés (marche ou démarrage) ; remplacement service

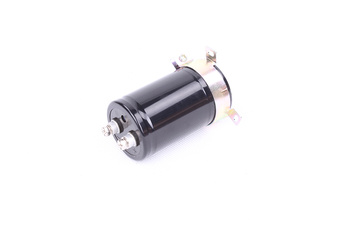

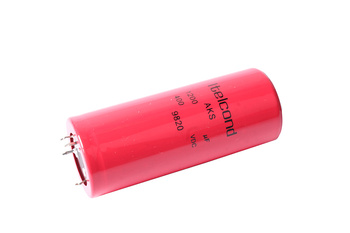

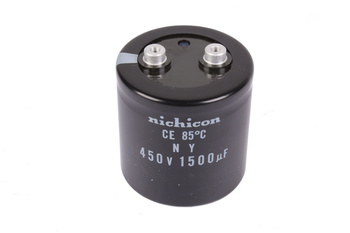

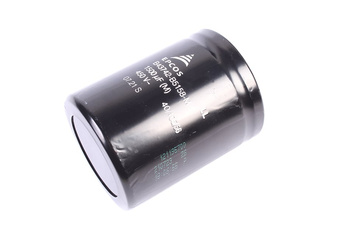

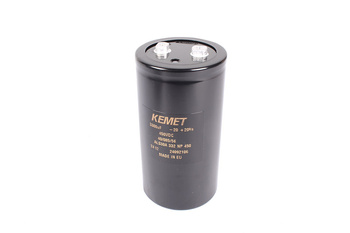

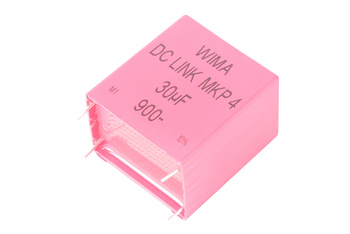

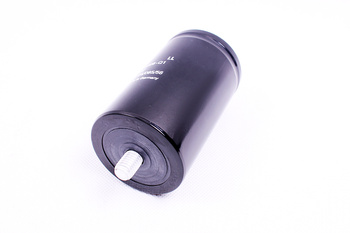

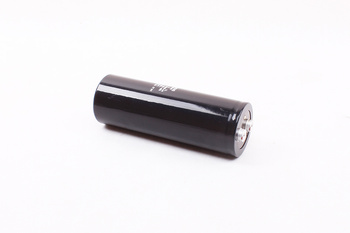

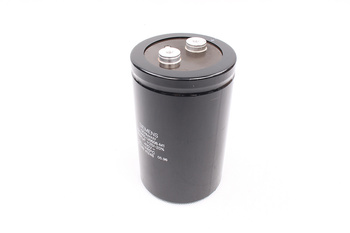

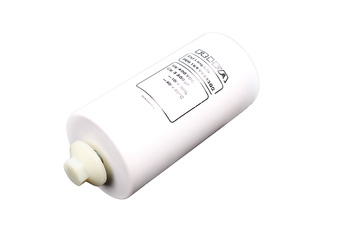

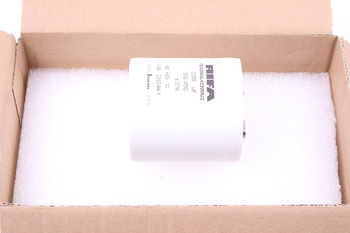

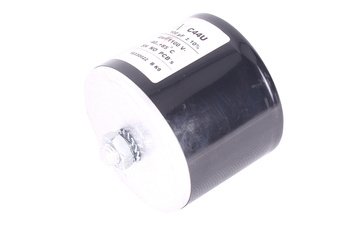

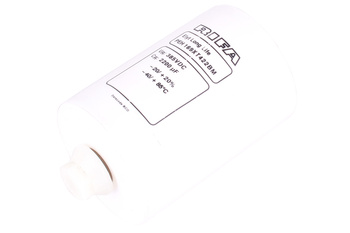

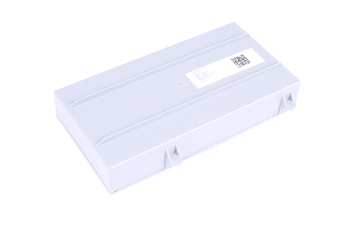

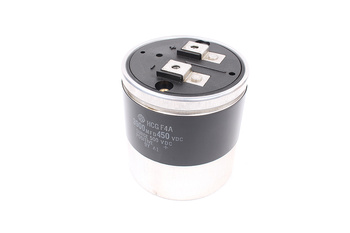

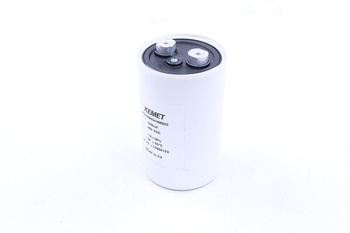

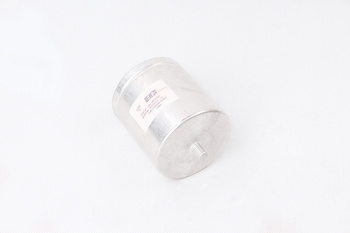

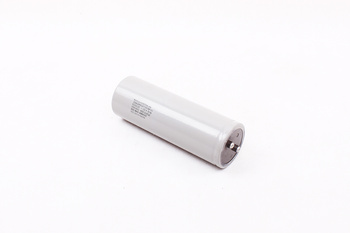

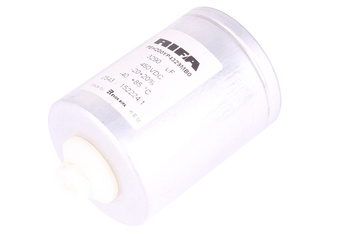

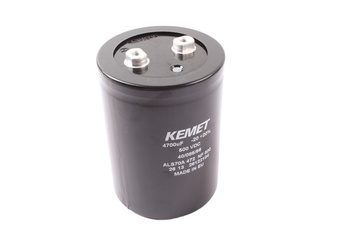

• Condensateurs DC-link pour variateurs – haute tension 400–1100 V CC ; fortes capacités 100 µF–10 mF ; à vis ou snap-in ; bus DC variateurs ABB, Siemens, Danfoss ; remplacement service après gonflement ou défaillance
• Supercondensateurs (EDLC) – capacité 1–3000 F ; tension 2,7–5 V / cellule ; UPS, sauvegarde mémoire, récupération d'énergie ; Maxwell, Eaton, VINA Tech

Paramètres et sélection

• Capacité nominale et tolérance – ±20% pour les électrolytiques, ±5% pour les céramiques X7R, ±1% pour C0G
• Tension nominale – appliquer avec une réserve min. 20–25% sur la tension de service (dérating)
• Température de fonctionnement – +85°C (standard), +105°C (industriel), +125°C (automobile)
• Courant d'ondulation – critique pour condensateurs dans alimentations et variateurs
• ESR (résistance série équivalente) – ESR faible requis en applications haute fréquence

Offre RGB Elektronika

RGB Elektronika propose des condensateurs électrolytiques, céramiques, à film et supercondensateurs pour l'électronique industrielle, alimentations, variateurs et applications de service. Disponibles Panasonic, Nichicon, Rubycon, Kemet, Vishay, TDK et autres. Nous fournissons des condensateurs DC-link pour la maintenance des variateurs, des condensateurs de démarrage pour moteurs monophasés et des condensateurs de précision pour circuits de mesure et de régulation.
