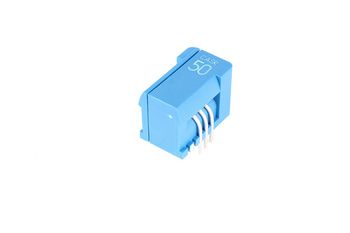

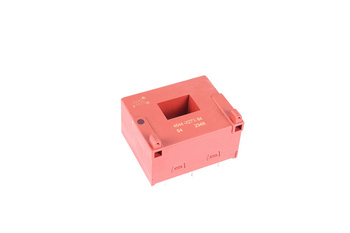

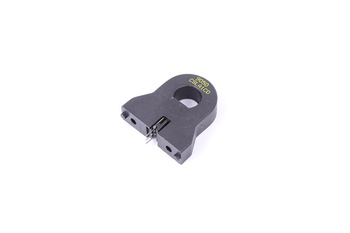

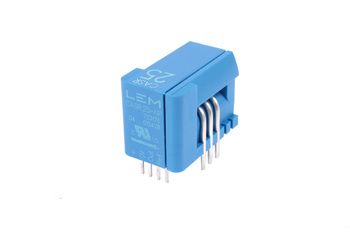

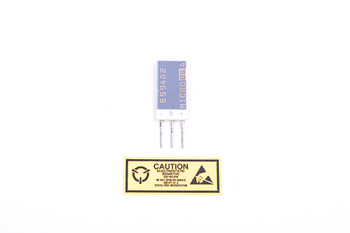

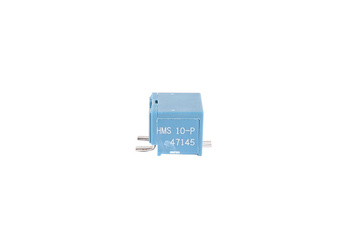

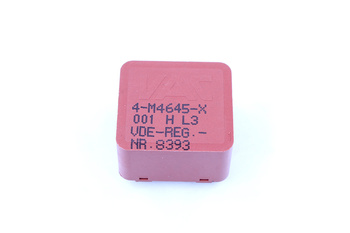

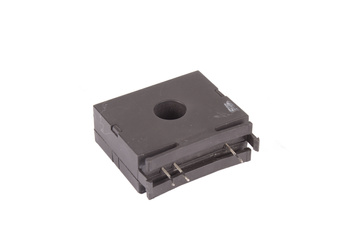

Capteurs de courant

Capteurs de courant — mesure précise du courant dans les systèmes d'automatisation industrielle

Les capteurs de courant sont des composants de mesure essentiels utilisés dans l'automatisation industrielle, les systèmes énergétiques, les entraînements électriques et l'électronique de puissance. Ils permettent la mesure sans contact ou résistive du courant continu (DC) et alternatif (AC) de milliampères à des centaines d'ampères, avec isolation galvanique entre les circuits de mesure et de commande. Les technologies disponibles comprennent les capteurs à effet Hall, les transformateurs de courant, les shunts et les capteurs magnétiques en boucle fermée. Chez RGB Elektronika, nous proposons des capteurs de courant de fabricants leaders pour l'intégration avec les automates, onduleurs, chargeurs de batteries et systèmes de gestion d'énergie.

Les capteurs de courant constituent la base des systèmes de protection contre les surcharges, la régulation des entraînements électriques et la gestion de l'énergie dans les installations industrielles. Ils se caractérisent par une réponse linéaire sur de larges plages de courant, des temps de réponse courts (moins de 1 μs pour les modèles rapides) et une immunité aux perturbations électromagnétiques. Les versions à isolation galvanique assurent la sécurité de l'opérateur et protègent les circuits de commande sensibles contre les surtensions.

Technologies et types de capteurs de courant

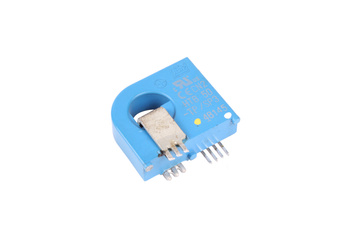

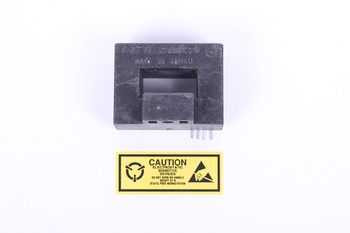

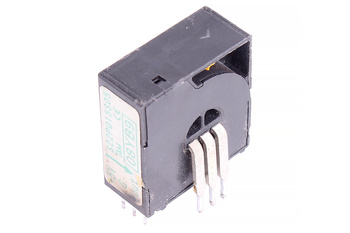

• Capteurs à effet Hall (boucle ouverte) — mesure sans contact du champ magnétique généré par le conducteur parcouru par un courant ; faible coût, bonne précision pour applications industrielles générales ; DC/AC ; bande passante jusqu'à 25 kHz.

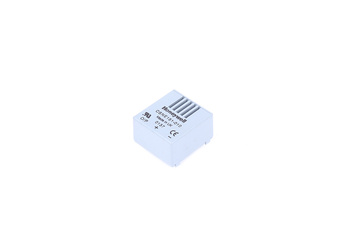

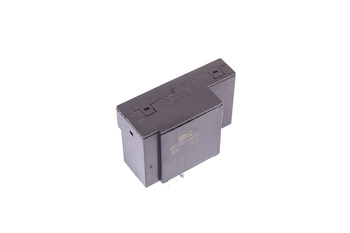

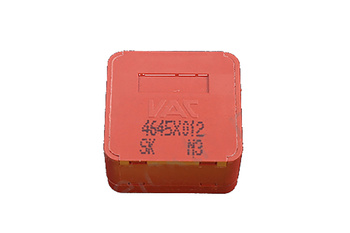

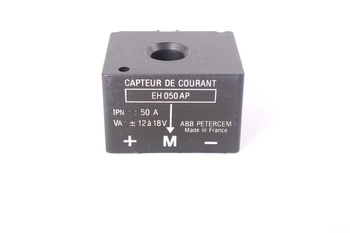

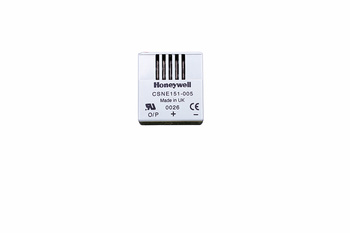

• Capteurs à effet Hall (boucle fermée) — circuit à rétroaction ; précision et linéarité supérieures à la boucle ouverte ; rémanence minimale ; adaptés aux servos de précision et aux onduleurs.
• Transformateurs de courant (TC) — mesure isolée du courant AC ; construction simple ; très répandus dans les tableaux électriques, compteurs d'énergie et protections contre les surintensités ; pas d'alimentation auxiliaire nécessaire.
• Shunts de mesure — résistance série de précision avec sortie mV ; haute précision et linéarité ; utilisés en métrologie de laboratoire et dans les systèmes BMS.
• Capteurs magnétiques en boucle fermée (fluxgate) — précision maximale ; détection de très faibles courants DC en présence de grands courants de perturbation ; applications d'étalonnage et médicales.

Applications des capteurs de courant

• Entraînements électriques et onduleurs — mesure du courant de phase moteur pour commande vectorielle et surveillance du couple ; protection contre surcharge et court-circuit ; sortie ±10 V ou 4–20 mA.
• Chargeurs de batteries et systèmes BMS — mesure précise du courant de charge/décharge des batteries ; équilibrage des cellules ; protection contre la surcharge ; utilisation dans les véhicules électriques et le stockage d'énergie.
• Tableaux électriques et systèmes de gestion d'énergie — enregistrement de la consommation d'énergie électrique ; contrôle du facteur de puissance ; détection d'asymétrie de phases ; entrée pour compteurs de classe 0,5S.
• Machines à souder et fours à induction — contrôle du courant d'arc ou d'excitation ; stabilisation du processus ; protection du transformateur ; mesure de courant au-delà de 1000 A.
• Systèmes photovoltaïques et onduleurs de secours (UPS) — surveillance du courant des panneaux PV et du courant de charge batterie ; protection contre le courant inverse ; intégration avec les systèmes MPPT.
• Diagnostic et mesure en laboratoire — analyseurs de qualité de réseau ; oscilloscopes à pinces ; étalonnage de transducteurs ; caractérisation des composants électroniques.

Critères de sélection d'un capteur de courant

• Plage et type de courant — spécifier le courant continu maximal (p. ex. 50 A, 200 A, 1000 A) et le type de courant (DC, AC, pulsé) ; tenir compte des pointes de surcharge jusqu'à 10 fois la valeur nominale.
• Précision et linéarité — classe 1–2% suffisante pour les systèmes énergétiques ; classe 0,5% ou mieux requise pour les servos de précision ; vérifier la spécification de décalage en température.
• Temps de réponse — régulation de courant de servo requiert < 1–5 μs ; surveillance d'énergie nécessite seulement quelques ms ; les modèles en boucle ouverte sont plus lents qu'en boucle fermée.
• Isolation galvanique — tension d'isolation de 2,5 kV ou plus pour les systèmes industriels ; certification UL/VDE pour les tableaux et les équipements médicaux.
• Boîtier et montage — montage sur circuit imprimé, rail DIN, passage de conducteur ou type à pince ; choisir selon l'espace d'installation disponible.

Les capteurs de courant proposés par RGB Elektronika sont livrés avec documentation technique, certificats UL/VDE et fiches techniques. Nous conseillons sur le choix du capteur pour des applications spécifiques en conformité avec les normes IEC 60044 et IEC 61000.
